Usprawnienie i poprawa efektywności obserwacji i analizy w kryminalistyce, np. w medycynie sądowej
W szczegółowym badaniu zdarzeń lub przestępstw i weryfikacji dowodów, które decydują o winie lub niewinności, bardzo ważne jest, by badać i sprawdzać dowody zebrane na miejscu zdarzenia w sposób zaawansowany, naukowy i precyzyjny. Dlatego zebrane dowody muszą być analizowane z różnych perspektyw, takich jak medycyna sądowa, chemia i fizyka.
W tej części przedstawiono przykłady zastosowań naszego mikroskopu cyfrowego 4K, który jeszcze bardziej zwiększa stopień zaawansowania obserwacji i pomiarów w kryminalistyce.
- Obszary badawcze i zastosowania mikroskopów w kryminalistyce
- Przykłady zastosowania naszego mikroskopu cyfrowego 4K w kryminalistyce, w tym w medycynie sądowej
- Funkcje mikroskopu cyfrowego 4K serii VHX
- Obserwacja włosa w dużym powiększeniu
- Obserwacja dowodów o lśniącej powierzchni, takich jak metalowe korony dentystyczne
- Rejestrowanie odcisków palców za pomocą obrazów 4K o wysokiej rozdzielczości
- Obserwacja włókien w dużym powiększeniu
- Zdjęcie pyłków w filtrach
- Analiza pisma ręcznego przy użyciu obrazów o wysokiej gradacji kolorów i obrazów map kolorów
- Mikroskop cyfrowy 4K zwiększa stopień zaawansowania i efektywność pracy w kryminalistyce, w tym w medycynie sądowej
Obszary badawcze i zastosowania mikroskopów w kryminalistyce
Kryminalistyka obejmuje medycynę sądową, chemię i fizykę. W każdej dziedzinie przeprowadzane są specjalistyczne badania i inspekcje. Czytaj dalej, aby poznać reprezentatywne dziedziny kryminalistyki i zapoznać się z ich charakterystyką.
Reprezentatywne dziedziny kryminalistyki
- Badanie biologiczne
- Ta dziedzina zajmuje się analizą, badaniem i sprawdzaniem próbek biologicznych, takich jak krew, kości, włosy i ślina, związanych z danym zdarzeniem lub przestępstwem z punktu widzenia medycyny sądowej.
- Identyfikacja chemiczna
- Dziedzina ta zajmuje się chemicznym badaniem i kontrolą materiałów — takich jak powłoki i włókna pozostawione w miejscach zdarzeń, oleje zebrane w miejscach pożarów, nielegalnie składowane odpady przemysłowe — a także badaniem narkotyków i trucizn związanych z nielegalnymi narkotykami i zatruciami śmiertelnymi.
- Identyfikacja fizyczna
- Dziedzina ta zajmuje się oceną okoliczności wypadków oraz identyfikacją przyczyn pożarów i wypadków drogowych poprzez prowadzenie dochodzeń na miejscu zdarzenia i eksperymentów odtwórczych. W tej dziedzinie analizuje się również nagrania z kamer bezpieczeństwa, obrazy, nagrane dźwięki i głosy, a także bada i kontroluje materiały takie jak broń i pociski.
- Badanie dokumentów
- Ta dziedzina zajmuje się badaniem i sprawdzaniem dokumentów. Na przykład, identyfikacja pisma ręcznego i pieczęci na dokumentach, takich jak umowy i listy; identyfikacja drukowanych fałszywych materiałów, takich jak papierowe waluty, bony pieniężne i prawa jazdy; identyfikacja drukarek używanych do wysyłania listów z pogróżkami; oraz wykrywanie oznak fałszerstwa. Gdy oprócz sprawdzenia dokumentów wymagane jest badanie psychologiczne i kontrola, stosuje się poligraf.
Zastosowania mikroskopów w kryminalistyce
Kryminalistyka zajmuje się analizą składników materiału dowodowego, krwi, DNA i innych powiązanych materiałów. Ważne jest też, by używać mikroskopów, by zarejestrować, zaobserwować i przeanalizować wygląd w wyrafinowany i nieniszczący sposób. Poniżej podajemy kilka konkretnych przykładów.
- Identyfikacja odcisków palców
- Identyfikacja pisma ręcznego
- Identyfikacja włókien
- Identyfikacja substancji przylegającej
- Rejestracja obrazu skóry, włosów i zębów
- Identyfikacja planktonu w płynach pozostałych w drogach oddechowych
- Rejestracja obrazów śladów na pociskach
- Rejestrowanie obrazów śladów cięcia i topienia
- Identyfikacja fałszywych materiałów drukowanych
Przykłady zastosowania naszego mikroskopu cyfrowego 4K w kryminalistyce, w tym w medycynie sądowej
W badaniach kryminalistycznych nie wolno popełnić żadnego błędu, ponieważ ich wyniki mogą wpłynąć na życie osób zamieszanych w przestępstwa lub zdarzenia. Dla techników kryminalistyki ważne jest też, by rejestrować i przesyłać obrazy, które mogą być bardzo czytelnym dowodem. Mikroskopy do obserwacji i analizy kryminalistycznej muszą charakteryzować się wysoką wydajnością i niezawodnością, a użytkownicy muszą wykazywać się wysokim poziomem umiejętności technicznych i doświadczenia w posługiwaniu się takim sprzętem.
Od ponad 30 lat firma KEYENCE tworzy mikroskopy, które są używane przez firmy i instytuty badawcze na całym świecie, starając się zapewnić ich użyteczność i niezawodność poprzez osiąganie wyższej wydajności i funkcjonalności.
Wynikiem zastosowania najnowszych technologii oraz wiedzy z zakresu obserwacji i analizy jest mikroskop cyfrowy 4K serii VHX.
Mikroskop ten wykorzystuje najnowocześniejszy system optyczny, matrycę 4K CMOS, różne funkcje przetwarzania obrazu oraz system obserwacji sterowany silnikiem. Te cechy pozwalają na zaawansowane i precyzyjne obserwacje i analizy przy użyciu prostych operacji. Czytaj dalej, aby zapoznać się z funkcjami serii VHX i przykładami zastosowań w kryminalistyce.
Funkcje mikroskopu cyfrowego 4K serii VHX
- Duża głębia ostrości i różne funkcje
-
Ten produkt zapewnia dużą głębię ostrości przy zachowaniu wysokiej rozdzielczości. Takie połączenie umożliwia uzyskanie całkowicie wyostrzonych obrazów trójwymiarowego materiału dowodowego nawet przy dużych powiększeniach. Mikroskop ten jest również wyposażony w różne funkcje przetwarzania obrazu, takie jak kompozycja głębi, dzięki której można uzyskać obraz o pełnej ostrości w całym polu widzenia. Inne funkcje przetwarzania obrazu, takie jak tryb efektu cienia optycznego, który pozwala uchwycić subtelne rysy i tekstury na obrazach o dużej gradacji kolorów, również pomagają w uzyskaniu wyraźnych obrazów badanego materiału, które zawierają wszystkie niezbędne informacje.

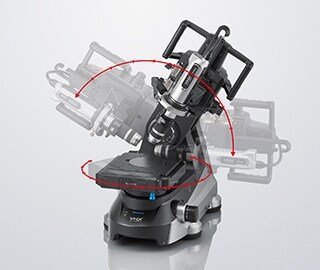

- Obserwacja pod dowolnym kątem
-
Dzięki regulacji w osi XYZ, która ułatwia dostosowanie pola widzenia, osi obrotu i osi skośnej, konstrukcja eucentryczna zapewnia, że cel pozostaje wyśrodkowany w polu widzenia, nawet jeśli obiektyw jest pochylony lub obrócony. Dzięki dużej odległości obserwacji, ważne dowody mogą być obserwowane pod dowolnym kątem bez konieczności ich dotykania. Funkcja kompozycji głębi jest dostępna także podczas obserwacji pod kątem.
- Ilościowa ocena dowodów dzięki bardzo dokładnym pomiarom 2D i 3D oraz automatycznej analizie
-
Wymiary, powierzchnia, objętość, kształt 3D, kształt przekroju poprzecznego w dowolnym miejscu (profil) oraz chropowatość powierzchni mogą być precyzyjnie mierzone za pomocą obrazów 4K o wysokiej rozdzielczości w nieniszczący, bezkontaktowy sposób. Dostępna jest także szeroka gama funkcji automatycznej analizy, takich jak automatyczny pomiar obszaru/zliczanie, co umożliwia analizę ilościową.

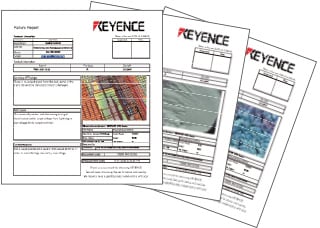

- Oszczędność czasu dzięki automatycznemu tworzeniu raportów
-
W urządzeniach serii VHX można zainstalować program Excel. Raporty mogą być tworzone automatycznie, dzięki czemu obrazy i wyniki analizy mogą być wyświetlane w dowolnych układach przy użyciu szablonów. To znacznie skraca czas potrzebny na stworzenie raportu, zmniejszając tym samym obciążenie pracą.

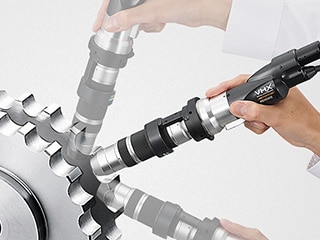

- Przechwytywanie obrazów 4K za pomocą ręcznej obserwacji mikroskopowej w miejscu zdarzenia
-
Zazwyczaj prawie cała praca w kryminalistyce odbywa się w laboratoriach. W przypadku budynków i podobnych dowodów, których nie da się zebrać lub przenieść, należy przeprowadzić nieinwazyjne, bezkontaktowe badanie i inspekcję na miejscu. Seria VHX umożliwia ręczną obserwację w terenie obrazów o wysokiej rozdzielczości 4K.

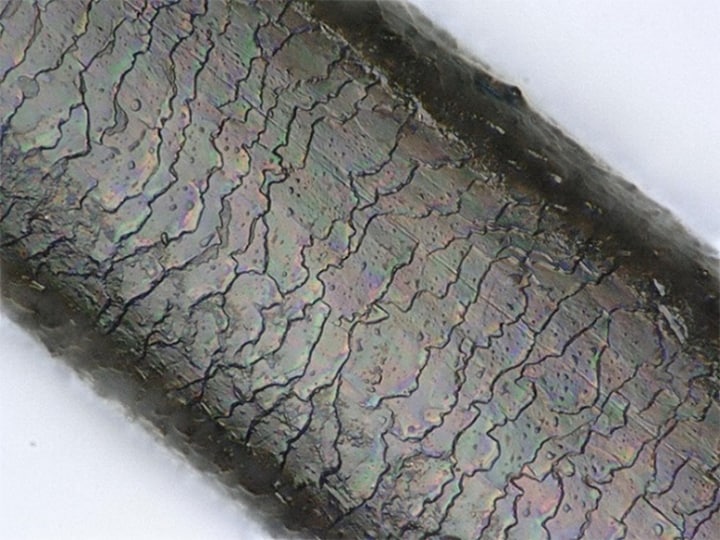

Obserwacja włosa w dużym powiększeniu
Włosy zebrane na miejscu zdarzenia są ważnym dowodem pozwalającym zidentyfikować sprawców i osoby biorące udział w zdarzeniach.
Mikroskop cyfrowy 4K serii VHX ma dużą głębię ostrości, co umożliwia obserwację łusek włosa w wysokiej rozdzielczości 4K z pełną ostrością w całym polu widzenia nawet w dużym powiększeniu.
Mikroskop ten jest również wyposażony w obrotowy rewolwer napędzany silnikiem oraz funkcję ciągłego powiększania. Dzięki temu można automatycznie zmieniać powiększenie od 20x do 6000x bez zmiany obiektywu. Powiększenie można łatwo i szybko zmieniać za pomocą myszy lub konsoli podczas patrzenia na ekran.
Oprócz włosów, można obserwować różne rodzaje dowodów, np. skórę, przy dużych powiększeniach, z większą precyzją i skutecznością.

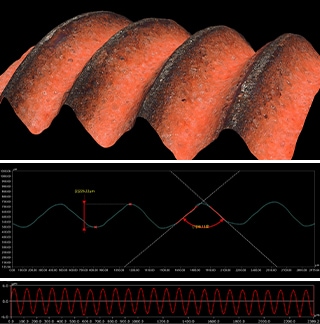

Seria VHX może dokładnie określać wymiary w 2D i 3D, korzystając z obrazów obserwacyjnych. Dzięki temu można zmierzyć średnicę zewnętrzną i kształt przekroju (profil) włosa w sposób nieniszczący i bezkontaktowy, co umożliwia szybkie porównanie ilościowe i identyfikację, a także analizę różnych śladów.
Obserwacja dowodów o lśniącej powierzchni, takich jak metalowe korony dentystyczne
Powierzchnie dowodów mogą mieć różne właściwości. Dowody o błyszczących, zakrzywionych powierzchniach, np. korony dentystyczne, mogą rozpraszać odbite światło, powodując powstanie poświaty. Utrudnia to określenie warunków oświetleniowych i wymaga wiele czasu oraz pracy.
Mikroskop cyfrowy 4K serii VHX może uprościć określanie warunków oświetleniowych, a tym samym przyspieszyć obserwację. Ten mikroskop jest wyposażony w funkcję multioświetlenia, dzięki której dane z wielu obrazów są automatycznie rejestrowane z oświetleniem wielokierunkowym po naciśnięciu jednego przycisku. Obserwację można rozpocząć szybko, po prostu wybierając odpowiedni do tego celu obraz spośród wielu zarejestrowanych. Funkcja ta znacznie skraca czas potrzebny na określenie warunków.
Obrazy niewykorzystane do obserwacji są automatycznie zapisywane i można ich użyć ponownie. Dlatego nie jest konieczne ponowne umieszczanie odpowiednich dowodów na powierzchni stolika w celu ustalenia warunków obserwacji, nawet jeśli dowody mają być obserwowane w innych warunkach.
Co więcej, wybierając zdjęcie z przeszłości, można odtworzyć warunki oświetleniowe i ustawienia użyte podczas robienia tego zdjęcia. Dlatego wiele próbek tego samego typu dowodów może być obserwowanych w tych samych warunkach, co jest przydatne w badaniach ilościowych.

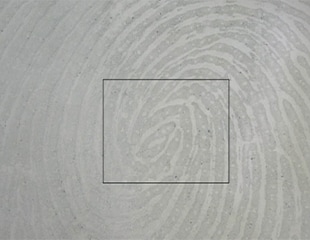

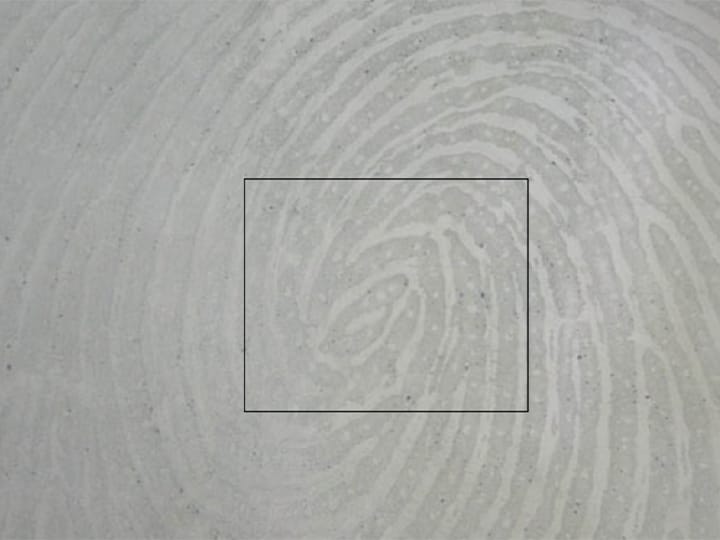

Rejestrowanie odcisków palców za pomocą obrazów 4K o wysokiej rozdzielczości
Odciski palców są ważnymi znakami umożliwiającymi identyfikację osób, które miały do czynienia z materiałem dowodowym. Może być jednak trudno uchwycić wyraźne, powiększone obrazy, jeśli zebrane odciski palców są słabo skontrastowane z tłem.
Mikroskop cyfrowy 4K serii VHX upraszcza zadania związane z określaniem warunków oświetleniowych i innych ustawień. Ułatwia to robienie wyraźnych zdjęć nawet przy dużym powiększeniu.
W warunkach zwykłej obserwacji odciski palców mogą być słabo skontrastowane z tłem. Ten produkt jest wyposażony w funkcję HDR (High Dynamic Range — szeroki zakres dynamiczny) rejestrującą wiele obrazów przy różnych czasach otwarcia migawki, co pozwala uzyskać obrazy o wysokiej gradacji kolorów. Funkcja ta umożliwia rejestrowanie obrazów 4K o wysokiej rozdzielczości i kontraście.

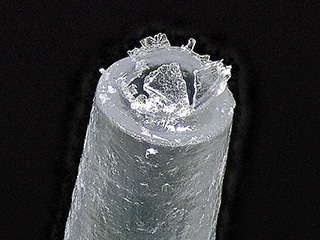

Obserwacja włókien w dużym powiększeniu
Aby zidentyfikować włókna, konieczne jest wyraźne uchwycenie obrazów trójwymiarowych struktur w dużym powiększeniu.
Mikroskop cyfrowy 4K serii VHX obsługuje różne warunki oświetleniowe za pomocą jednego urządzenia. Na przykład używając światła współosiowego, można uzyskać światło odbite od lustra, co pozwala na wyraźne uchwycenie szczegółów, takich jak różne połyskliwości włókien i tekstury struktur.
Ponadto, dzięki dużej głębi ostrości, trójwymiarowe tkanki mogą być wyostrzone nawet przy dużym powiększeniu. Dzięki temu obrazy mogą być rejestrowane w rozdzielczości 4K, odpowiedniej do rozpoznawania.
Zdjęcie pyłków w filtrach
Filtry w oczyszczaczach powietrza i klimatyzatorach zawierają złożone, trójwymiarowe struktury włókniste. Mikroskopy optyczne nie są w stanie uchwycić zarówno włókien filtrujących, jak i pyłków przylegających do tych włókien. Mają niewystarczającą głębię ostrości, co pozwala im skoncentrować się tylko na części pola widzenia.
Mikroskop cyfrowy 4K serii VHX jest wyposażony w funkcję kompozycji głębi, która tworzy obraz z wielu zdjęć wykonanych przy różnych ustawieniach ostrości. Obrazy o pełnej ostrości w całym polu widzenia mogą być rejestrowane nawet przy dużym powiększeniu. Dzięki tej funkcji można wykonać zdjęcia, które skupiają się zarówno na włóknach filtrujących na całej ich głębokości, jak i na pyłku przylegającym do włókien.
Całkowicie ostre, wyraźne obrazy uzyskane dzięki kompozycji głębi pomagają w sposób nieniszczący i bezdotykowy wykrywać substancje przylegające do podłoża, nawet w trudnych warunkach, np. we włóknach tkanin odzieżowych i pościelowych.
Seria VHX może także automatycznie wykonywać wysoce dokładny automatyczny pomiar powierzchni/zliczanie na powierzchni określonej przez operatora na obrazie. Dzięki temu można szybko przeprowadzić analizę ilościową przylegających substancji.
Analiza pisma ręcznego przy użyciu obrazów o wysokiej gradacji kolorów i obrazów map kolorów
W celu identyfikacji pisma ręcznego trzeba przeprowadzić obserwację szczegółów śladów pozostawionych na włóknach papieru. Ponieważ jednak nierówności powstałe w wyniku nacisku na powierzchnię papieru są bardzo małe, trudno jest je zbadać za pomocą lupy lub mikroskopu optycznego.
Mikroskop cyfrowy 4K serii VHX jest wyposażony w tryb efektu cienia optycznego pozwalający jednym naciśnięciem przycisku rejestrować obrazy obserwacyjne o wysokiej gradacji kolorów. Dzięki temu możliwa jest obserwacja i analiza nawet drobnych faktur, niewielkich nierówności powierzchni i subtelnych zadrapań.
Ten produkt może być używany do prowadzenia obserwacji w atmosferze. Nie jest wymagana ani próżnia, jak w przypadku mikroskopów SEM, ani odpowiedni czas przygotowania. Dowody nie mogą zostać zniszczone.

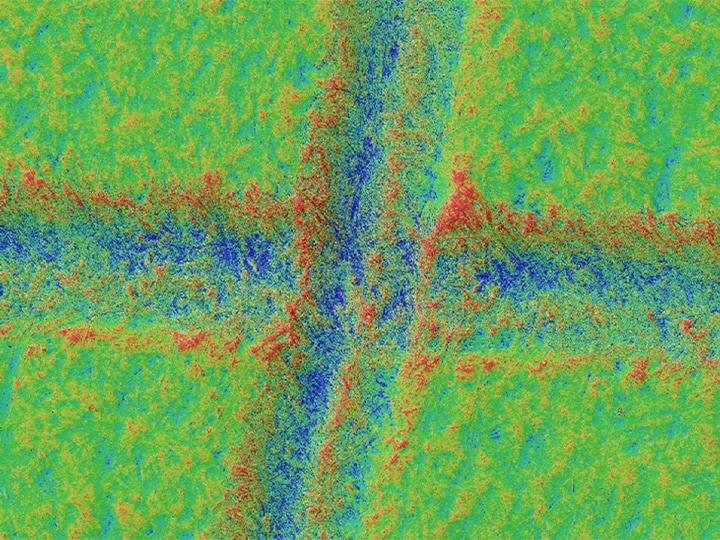

Obrazy zarejestrowane w trybie efektu cienia optycznego można wyświetlać jako mapę kolorów. Używając różnych kolorów, można przedstawić subtelne trójwymiarowe różnice na powierzchni papieru, co może być przydatne w analizowaniu, porównywaniu i rozpoznawaniu charakterystycznych zmian nacisku podczas pisania.
Poniższe obrazy są przykładami obrazów obserwacji pisma ręcznego wykonanych przy użyciu mikroskopu serii VHX — obraz normalny, obraz wykonany w trybie efektu cienia optycznego oraz obraz z mapą kolorów w trybie efektu cienia optycznego.
Mikroskop cyfrowy 4K zwiększa stopień zaawansowania i efektywność pracy w kryminalistyce, w tym w medycynie sądowej
Jedną z głównych zalet korzystania z mikroskopu cyfrowego 4K serii VHX jest jego użyteczność, dzięki której opisana powyżej wysoka wydajność i różne funkcje mogą być wykorzystane szybko i w prosty sposób.
Dzięki serii VHX można bezproblemowo wykonywać różne czynności, od obserwacji i analizy po automatyczne generowanie raportów, za pomocą jednego przyrządu. Ta zaleta zwiększa dokładność i efektywność ogromnej ilości codziennej pracy kryminalistycznej, skracając czas potrzebny na badanie i zmniejszając obciążenie pracą śledczych.
Dodatkowo, obrazy 4K przedstawiające szczegóły dowodów mogą odegrać ogromną rolę w przedstawieniu podstaw wyników badań.
Aby uzyskać dodatkowe informacje o serii VHX lub zadać pytanie, kliknij poniższe przyciski.
