Rozkład i analiza wielkości cząstek z wykorzystaniem przetwarzania obrazu
Tradycyjnie analizę cząstek przeprowadzano za pomocą mikroskopów i laserowych analizatorów rozkładu cząstek. W ostatnich latach do tej listy urządzeń dołączyły wysoko wydajne mikroskopy cyfrowe, co jest wynikiem udoskonalenia matryc CMOS, zwiększenia dokładności obiektywów, a także poprawy oświetlenia i technologii przetwarzania obrazu.
Najnowsze mikroskopy cyfrowe cechuje nie tylko wysoka jakość obrazu, ale są one również wyposażone w funkcję wyodrębniania i oceny ilościowej cząstek poprzez binarne przetwarzanie obrazu, odtwarzanie warunków pomiarowych i inne tego typu funkcje pozwalające na spełnienie różnorodnych wymagań.
W tej części przedstawiono przykłady zastosowania serii VHX, najnowszego mikroskopu cyfrowego 4K firmy KEYENCE, do rozwiązywania problemów związanych z rozkładem i analizą wielkości cząstek.

- Czym jest rozkład i analiza wielkości cząstek z wykorzystaniem przetwarzania obrazu?
- Przykłady rozkładu i analizy wielkości cząstek z wykorzystaniem najnowszego mikroskopu cyfrowego 4K firmy KEYENCE
- Wyświetlanie, rejestrowanie i pomiar za pomocą jednego urządzenia
Czym jest rozkład i analiza wielkości cząstek z wykorzystaniem przetwarzania obrazu?

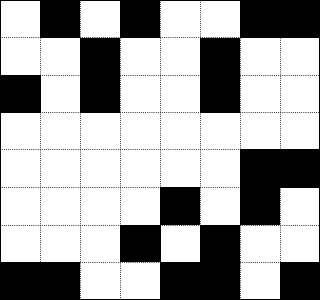

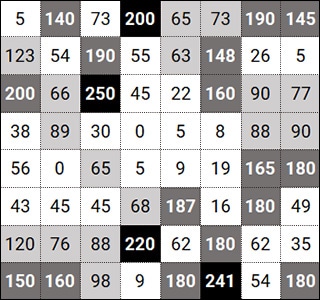

Przetwarzanie binarne obrazu dotyczy przekształcania obrazu o określonej gradacji na czarno-biały. Wartość każdego piksela jest porównywana z dowolnie określoną wartością progową. Piksele o wartości przekraczającej progową są przekształcane na kolor czarny. Piksele o wartości mniejszej niż progowa są przekształcane na kolor biały. Można również określić zakres, w którym ma zostać wykonane przetwarzanie binarne.
Przetwarzanie binarne na obrazie umożliwia wyodrębnienie informacji o tym, czy piksel z wymaganej części jest czarny czy biały, co ułatwia i przyspiesza analizę wielkości cząstek.


Przykłady rozkładu i analizy wielkości cząstek z wykorzystaniem najnowszego mikroskopu cyfrowego 4K firmy KEYENCE
Konwencjonalnych metod dyfrakcji i dyspersji laserowej nie można stosować do obserwacji rzeczywistych cząstek*. Co więcej, obserwacja za pomocą mikroskopów wymaga dużej wprawy, a do analizy uzyskanych danych trzeba używać specjalnego oprogramowania.
W przypadku analizy rozkładu i wielkości cząstek przy użyciu mikroskopu cyfrowego VHX serii 4K można dokonywać różnych pomiarów, obserwując rzeczywiste cząstki. Wreszcie, automatyczny pomiar obszaru z wykorzystaniem przetwarzania binarnego obrazu, jak również odtwarzanie i kalibracja ustawień obrazowania są łatwe do wykonania, co umożliwia wykonanie tych zadań nawet niedoświadczonym kontrolerom.
Metody dyfrakcji i dyspersji laserowej
Metody, w których emisja laserowa jest wykorzystywana do rozkładu i analizy wielkości cząstek. Te metody pomiaru/analizy wykorzystują prawidłowość polegającą na tym, że siła światła rozproszonego jest proporcjonalna do liczby cząstek, a także zależność między wielkością cząstek a wzorem rozproszenia/dyfrakcji.
Automatyczny pomiar obszaru
Pomiar obszaru i zliczanie można łatwo przeprowadzać w określonym zakresie na obiekcie docelowym. Po binarnym przetworzeniu obrazu według jasności lub koloru można obliczyć parametry takie jak obszar, maksymalna i minimalna średnica, a także wykluczyć zbędne obiekty i rozdzielić te, które się na siebie nakładają. Możliwe jest również przeprowadzenie analiz w tych samych warunkach jak w przeszłości, korzystając z wcześniej zmierzonych danych obrazu.
Ponadto wartości pomiarowe można przedstawić w postaci tabel i histogramów, co pozwala na ilościowe określenie charakterystyki rozkładu wielkości cząstek.

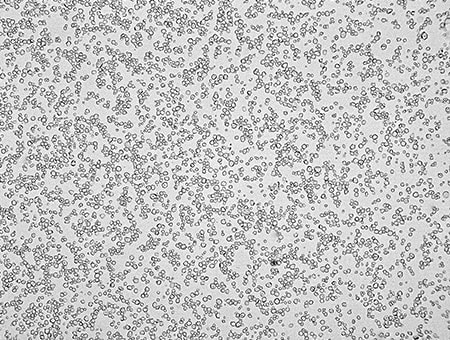

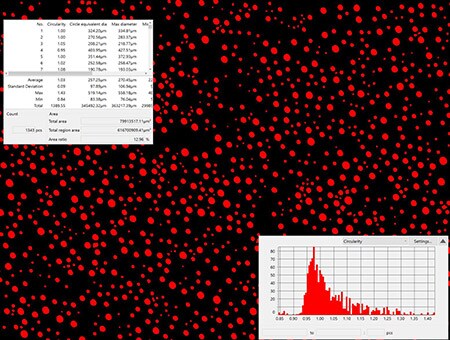

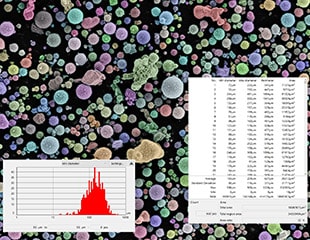

z wykorzystaniem binarnego przetwarzania obrazów (400×)
Odtwarzanie i kalibracja ustawień obrazu

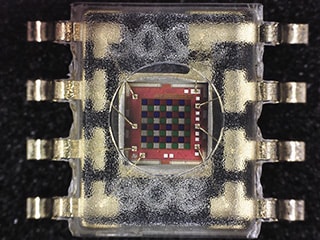

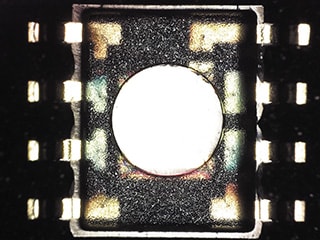

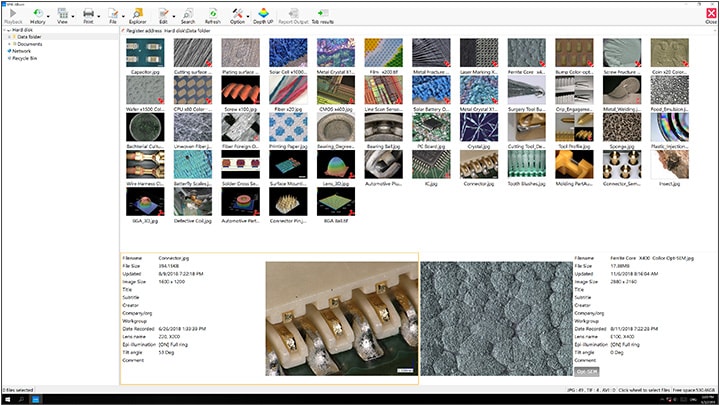

W mikroskopie cyfrowym 4K serii VHX można odtworzyć poprzednie ustawienia obrazowania, wybierając zapisane obrazy z albumu. Można zastosować te same warunki obrazowania, co w przypadku poprzedniej obserwacji, niezależnie od tego, który kontroler przeprowadza obserwację i kiedy jest ona wykonywana.



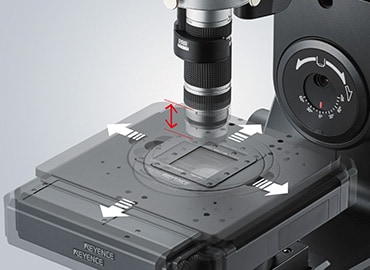

Tradycyjnie kalibracja wymagała ustawienia skali ostrości w dokładnym położeniu. Jednak seria VHX umożliwia kalibrację jednym przyciskiem; wystarczy zainstalować dedykowaną skalę i wykonać operację jednym kliknięciem. Zostają wczytane warunki oświetleniowe, czas otwarcia migawki, balans bieli i inne podobne wartości korekcji wymagane przez obiektyw, a następnie odbywa się silnikowe sterowanie osiami X, Y i Z w celu automatycznego wyrównania pozycji i ustawienia ostrości.

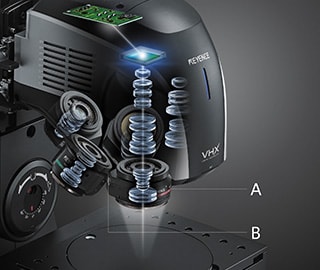

- A. Obiektyw o wysokiej rozdzielczości
- B. Napędzany silnikiem rewolwer

Ponadto, seria VHX jest w pełni wyposażona w funkcje, które zmniejszają nakład pracy przy analizie wielkości cząstek. Należą do nich obiektywy o wysokiej rozdzielczości i napędzany silnikiem rewolwer, który umożliwia płynną zmianę powiększenia w zakresie od 20× do 6000× bez konieczności wymiany obiektywu. Wszystkie operacje są łatwe do wykonania, więc nawet osoby, które mają problemy z obsługą maszyn, mogą przeprowadzić obserwację i analizę szybko i dokładnie.
Wyświetlanie, rejestrowanie i pomiar za pomocą jednego urządzenia
Mikroskop cyfrowy o wysokiej rozdzielczości 4K serii VHX jest niezwykle efektywny i umożliwia eliminację błędów ludzkich, a także dokładny rozkład i analizę wielkości cząstek.
Wysokiej rozdzielczości obrazy 4K generowane przez najnowocześniejsze techniki optycznego przetwarzania obrazu i automatyzacji pozwalają na dokładny rozkład i analizę wielkości cząstek przy zachowaniu prostoty obsługi, co pozwala na uzyskanie szybkich, zaawansowanych wyników analizy.
Zarejestrowane lub zmierzone dane można z łatwością przekształcić w raport o stałym formacie, używając w tym celu funkcji raportu. Udostępnianie tych danych za pośrednictwem serwera intranetowego może być przydatne nie tylko w związku z kontrolą jakości i zapewnianiem zgodności z normami branżowymi, ale także na potrzeby identyfikowania przyczyn wystąpienia problemów i ulepszania procesu.
Seria VHX, wyposażona w wiele innych zaawansowanych funkcji, może być potężnym partnerem w badaniu rozkładu i analizowaniu wielkości cząstek. Aby uzyskać szczegółowe informacje, kliknij przycisk poniżej i pobierz katalog. W przypadku zapytań, kliknij poniżej przycisk umożliwiający kontakt z firmą KEYENCE.
