Użycie mikroskopów cyfrowych do obserwacji i pomiarów proszków
Materiał ziarnisty to zbiorcze określenie agregatów cząstek stałych, w tym materiałów proszkowych. Ogólnie rzecz biorąc, materiały ziarniste większe niż 1 mm nazywane są ziarnami, a mniejsze niż 1 mm nazywane są proszkami. Ich kształt i objętość można dowolnie zmieniać. Dlatego można powiedzieć, że proszki są ciałami stałymi o właściwościach cieczy i gazu. Niniejszy artykuł zawiera omówienie proszków, wyjaśnia ich właściwości oraz przedstawia przykłady ich obserwacji i pomiarów przy użyciu mikroskopów cyfrowych.
- Rozkład wielkości cząstek proszków
- Fluidyzacja proszków
- Płynność proszków
- Przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów proszków
Rozkład wielkości cząstek proszków
Średnica cząstek proszku zmienia się, a stopień zmienności nazywany jest rozkładem wielkości cząstek.
Rozkłady wielkości cząstek są zwykle wyrażane graficznie za pomocą średnicy cząstek [μm] na osi poziomej i częstotliwości [%] na osi pionowej.
Rozkład wielkości cząstek i typowe przykłady proszków

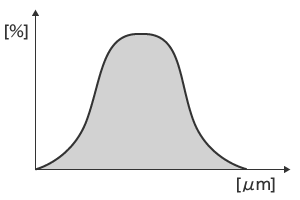

- Rozkład normalny
-
Typowy przykład: sproszkowany węgiel aktywny

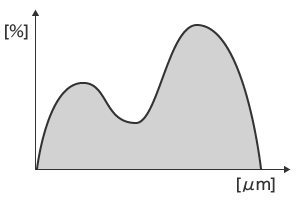

- Duża średnica cząstek i mała średnica cząstek (dwa piki)
-
Typowy przykład: proszki, które łatwo się zbrylają

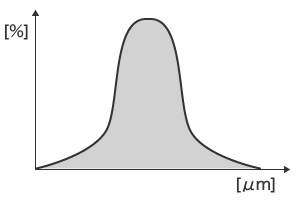

- Równomierna średnica
-
Typowy przykład: tonery

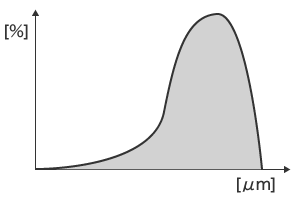

- Duża średnica cząstek
-
Typowy przykład: piasek, cukier, sól

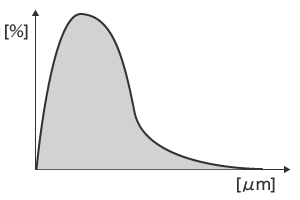

- Mała średnica cząstek
-
Typowy przykład: tlenek tytanu, pigmenty, barwniki
Fluidyzacja proszków

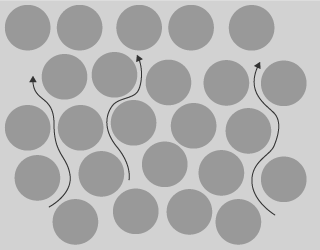

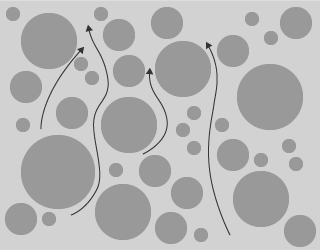

Proszki, które wykazują normalny rozkład wielkości cząstek, prawdopodobnie zatrzymują powietrze, a tym samym są łatwe do fluidyzacji. Z drugiej strony, proszki składające się z cząstek o podobnych średnicach są trudne do fluidyzacji, ponieważ powietrze przechodzi między cząstkami.
Płynność proszków
Kąt pomiędzy płaszczyzną poziomą a płaszczyzną nachyloną nazywany jest kątem tarcia wewnętrznego. Proszki o wysokiej płynności mają mały kąt tarcia wewnętrznego, podczas gdy te o niskiej płynności mają duży kąt tarcia wewnętrznego.

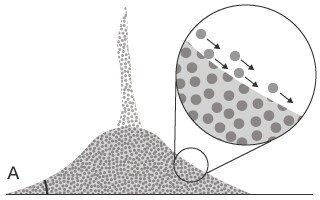

Proszki o wysokiej płynności, takie jak piasek, często zawierają duże cząstki. Proszki te rozprzestrzeniają się na płaszczyźnie poziomej i opadają po ułożeniu w kształt stożka.

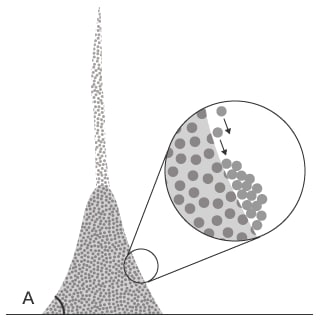

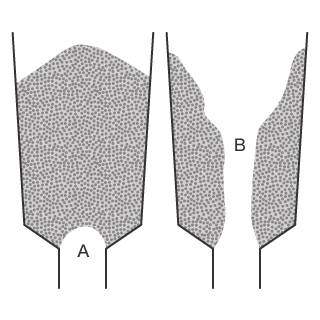

Proszki o niskiej płynności, takie jak mąka pszenna, nie rozprzestrzeniają się na płaszczyźnie poziomej, zachowując swój kształt, gdy zostaną ułożone w kształcie stożka. Proszki o niskiej płynności są trudne do rozładowania z lejów samowyładowczych i silosów i mogą się w nich tworzyć mosty lub otwory kanałowe.
- A: Most
- B: Otwór kanałowy
Przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów proszków
Oto najnowsze przykłady użycia mikroskopu cyfrowego 4K serii VHX firmy KEYENCE do przeprowadzania obserwacji i pomiarów proszków.

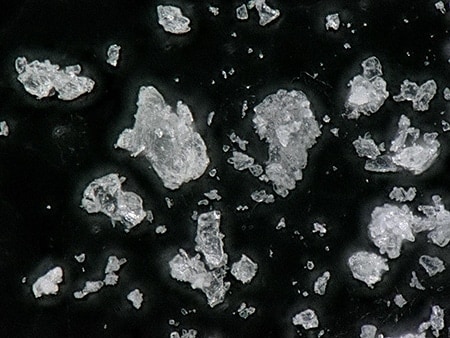

Funkcja kompozycji głębi umożliwia obserwację powierzchni wszystkich cząstek z zachowaniem ostrości.

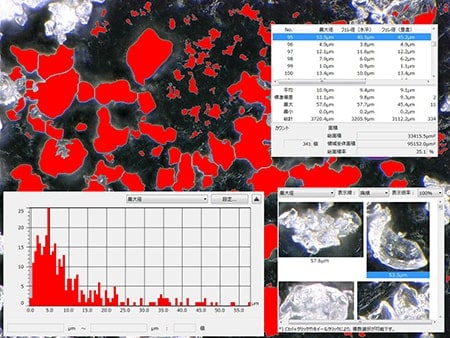

Funkcja automatycznego pomiaru obszaru zwiększa wydajność analizy.
