Obrazowanie z użyciem światła UV (lampy światła czarnego)
Lampy UV są również znane jako lampy światła czarnego i emitują promieniowanie ultrafioletowe, którego tylko niewielki zakres jest widzialny dla ludzkiego oka.
W tym rozdziale przedstawiono przykłady przechwytywania i analizy obrazu w świetle UV za pomocą naszego mikroskopu cyfrowego.
- Lampy UV i fluorescencja
- Przykłady przechwytywania obrazu przez mikroskop cyfrowy przy użyciu lampy UV
Lampy UV i fluorescencja
Lampy UV emitują promieniowanie ultrafioletowe i są używane do obserwacji z wykorzystaniem zjawiska fluorescencji.
Fluorescencja odnosi się do właściwości pochłaniania światła o określonej długości fali i emitowania światła o większej długości fali.
Przykłady przechwytywania obrazu przez mikroskop cyfrowy przy użyciu lampy UV
Lampy UV są czasami używane do efektów wizualnych w pomieszczeniach, ale w mikroskopie cyfrowym 4K KEYENCE Serii VHX są one używane do różnych celów, w tym obserwacji różnorodnych materiałów fluorescencyjnych, mineralogii, orzecznictwa medycznego (kryminalistyka), medycyny i biologii.
Generalnie mikroskopy fluorescencyjne są używane do obserwacji fluorescencyjnych w medycynie i biologii, jednak lampy UV mogą być używane do obserwacji w zastosowaniach przemysłowych.

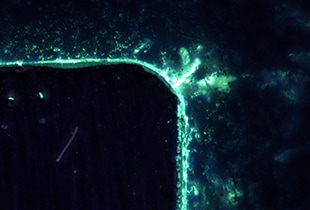

Test penetracyjny (PT)
W przemyśle lotniczym i samochodowym penetranty fluorescencyjne są wykorzystywane do obserwacji mikroskopijnych rys i pęknięć niewidocznych gołym okiem.

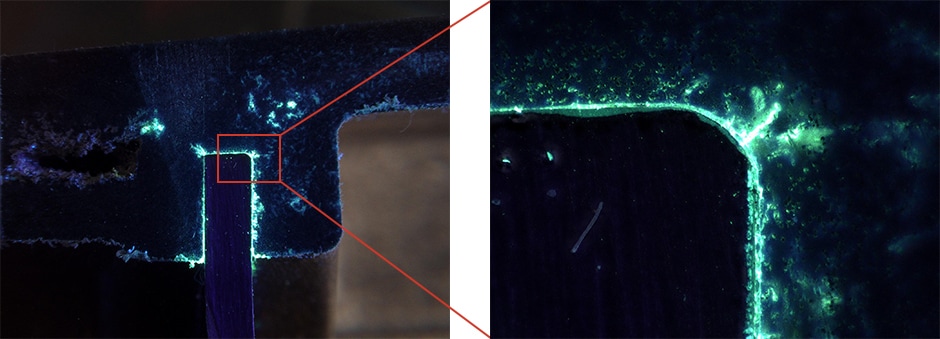

Farba fluorescencyjna jest nakładana na docelowy obiekt, który następnie jest myty do czysta, a substancja fluorescencyjna pozostaje tylko w rysach i pęknięciach. Zastosowanie światła UV do tej substancji powoduje generowanie fluorescencji, którą można sprawdzić gołym okiem i za pomocą kamer. Seria VHX może być używana do obrazowania mikroskopijnych rys przy dużych powiększeniach.
- Po lewej stronie: 20×
- Po prawej: 200×

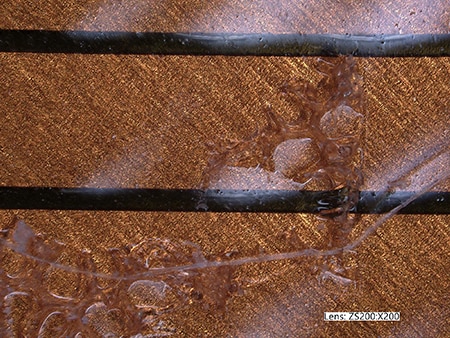

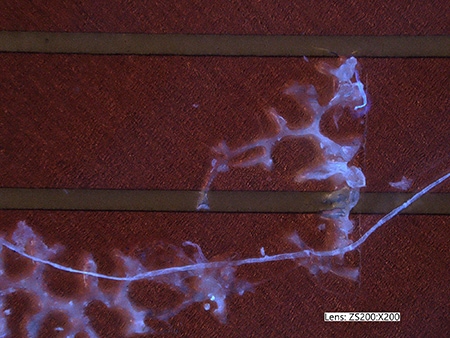

Sprawdzanie ilości topnika pozostałego na elektronicznych płytkach drukowanych PCB i sprawdzanie ich pod kątem obecności obcych cząstek
Lampy światła czarnego mogą być używane do sprawdzania ilości topnika pozostałego na elektronicznych płytkach drukowanych PCB, ponieważ substancja ta generuje fluorescencję w tych zakresach światła. Ułatwiają one również wykrycie pyłu i innych obcych cząstek, które powodują zwarcia, dlatego lampy te są bardzo przydatne w kontroli części elektronicznych.
Sprawdzanie minerałów, klejnotów itp.
Lampy UV są stosowane w ocenie niektórych klejnotów i minerałów ze względu na zjawisko fluorescencji, która zachodzi w niektórych składnikach.
Sprawdzanie pod kątem kurzu, brudu itp.
Kurz generuje białą fluorescencję przy lampach światła czarnego. W kryminalistyce zjawisko to wykorzystywane jest do identyfikacji włókien przyczepionych do przedmiotów. Poza tym również mocz psa, kota i człowieka reaguje w warunkach czarnego światła, dlatego lampy te wykorzystuje się do sprawdzania, czy miejsca zostały dokładnie wyczyszczone.
Obserwacja in vivo (drosophila)
W zastosowaniach biologicznych lampy te pozwalają na obserwację z użyciem światła przenikającego do żywego organizmu.
