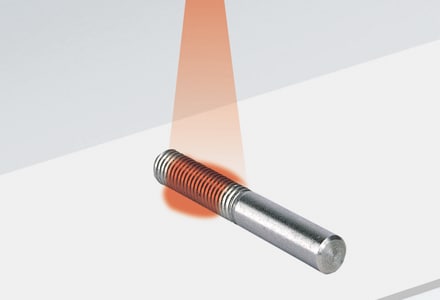

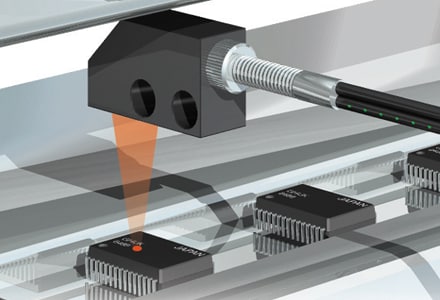

Wybierz czujnik światłowodowy (według funkcji)
Wybierz z naszej oferty ponad 100 rodzajów jednostek światłowodowych.
Możesz skontaktować się z nami telefonicznie. +48 (0) 71 36861 60
Możesz skontaktować się z nami telefonicznie. +48 (0) 71 36861 60
Nie trzeba już zaglądać do skrzynki kontrolnej i lokalizować odpowiedniego wzmacniacza, aby określić stan wykrywania konkretnego czujnika.

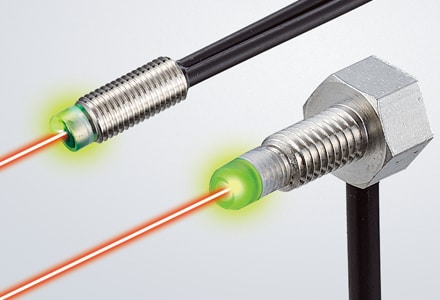

Te innowacyjne głowice światłowodowe będą świecić na zielono, gdy wyjście jest włączone, aby natychmiast rozpoznać stan czujnika.
Oszczędność miejsca

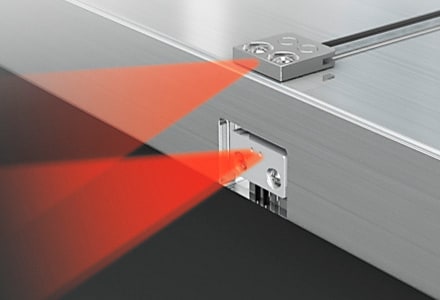

Czujnik i obudowa tworzą płaską powierzchnię, dzięki czemu nie ma otworów, przez które mógłby dostać się kurz i inne ciała obce.
Zarówno kształt sześciokątny, jak i płaski wspornik wykorzystują włókna rdzeniowe o promieniu gięcia 2 mm.

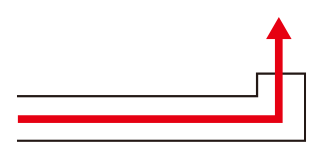

Końcówki tych włókien są wygięte jak peryskop. Aby zagiąć strumień światła o 90°, istnieje metoda cięcia końcówki włókna pod kątem 45°.
W porównaniu z tą metodą typ peryskopu ma mniejsze tłumienie światła i większą moc.

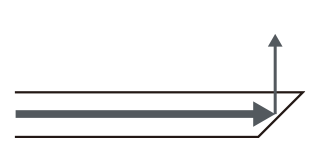

Typ cięcia pod kątem 45°
Tłumienie światła spowodowane zginaniem jest duże.
Typ peryskopowy
Tłumienie światła spowodowane zginaniem jest małe.
FU-77TZ
FU-77TG
Wytrzymały płaszcz ze stali nierdzewnej
Ten czujnik w kształcie sześciokąta można wykorzystać w następujący sposób, aby prawidłowo ułożyć kabel.
Zapobiega to również problemom, takim jak zaczepienie się przedmiotów o kabel.

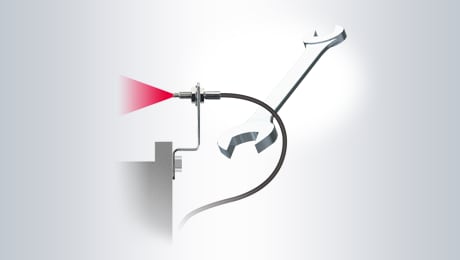

Model konwencjonalny
Problemem było pęknięcie kabla z powodu zaczepiania się przedmiotów o kable.
Kształt sześciokątny
Kabel jest starannie ułożony. Zmniejsza to ryzyko zerwania kabla.

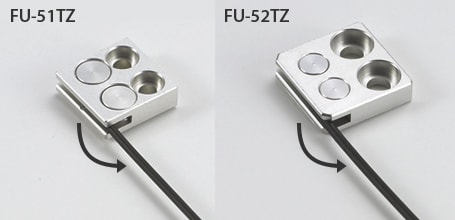

FU-52TZ / FU-44TZ
Obraz prowadzenia kabli w obudowie czujnika

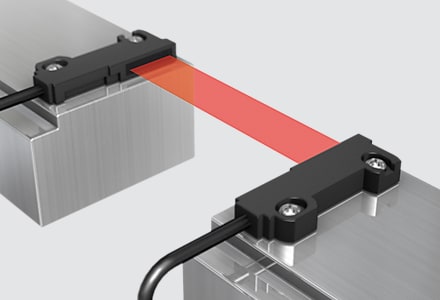

Czujnik ten można przymocować bezpośrednio do sprzętu, co zmniejsza przestrzeń, w której byłyby montowane wsporniki.
Kierunek kabla jest zmieniany w obudowie, dzięki czemu kabel jest starannie ułożony.
*Z wyłączeniem FU-L50Z.
FU-L51Z

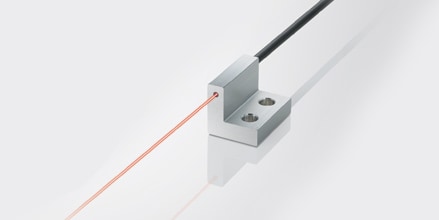

Ten czujnik jeszcze bardziej zmniejsza przestrzeń montażową.

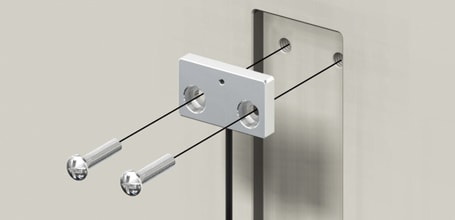

Zintegrowanie uchwytu i czujnika eliminuje potrzebę uciążliwych prac montażowych.
Konwencjonalnie stosowano duża liczbę komponentów, co stanowiło problem.
Prosta Instalacja
Czujnik jest zintegrowany ze wspornikiem, co eliminuje ten problem.

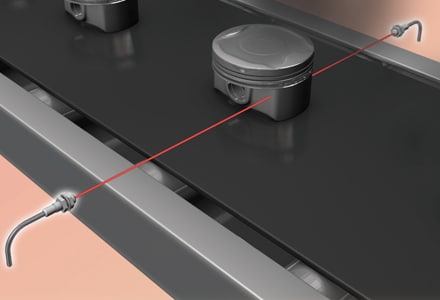

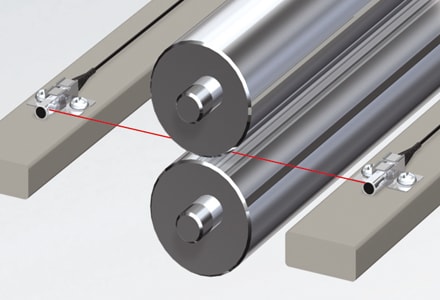

W przypadku użycia w tej samej odległości, jednostka światłowodowa typu Thrubeam, która ma dłuższą odległość wykrywania, będzie w stanie osiągnąć większe natężenie odbieranego światła, co zapewni wyższy stopień stabilności wykrywania.
Ponadto, ponieważ te jednostki światłowodowe mają wyższą moc pasma, mogą pracować w trudnych warunkach.
F-4 / F-5
Nasadki obiektywu o kącie przysłony około 8°
Nie tylko zawężony jest kąt apertury, ale na wewnętrznej powierzchni soczewki zastosowano specjalną powłokę, która zmniejsza tłumienie odbicia światła powodowane przez wewnętrzną powierzchnię soczewki.*
Dzięki temu te jednostki światłowodowe mogą wydajnie rzucać światło, co zapewnia im wysoką moc.
*Kąt apertury wskazuje kąt, pod jakim światło rozprzestrzenia się podczas emitowania z czujnika.
FU-50
Wbudowany mikroobiektyw o kącie przysłony około 6°
Miniaturyzacja jednostki światłowodowej jest możliwa dzięki wbudowanej soczewce jednostki światłowodowej.
Eliminuje to obawy, że soczewka poluzuje się lub odkręci z powodu wibracji.
Ta jednostka światłowodowa wykorzystuje kwadratową obudowę i można ją łatwo zainstalować za pomocą dedykowanego wspornika montażowego.
FU-L50Z
Wbudowany obiektyw o kącie przysłony około 15°
Wbudowany obiektyw eliminuje obawy, że soczewka poluzuje się lub odskoczy pod wpływem wibracji.
Ponadto, ponieważ wspornik jest zintegrowany, nie ma obaw, że nakrętki i podkładki poluzują się pod wpływem wibracji.
FU-70TU
Zginalny 50 milionów razy

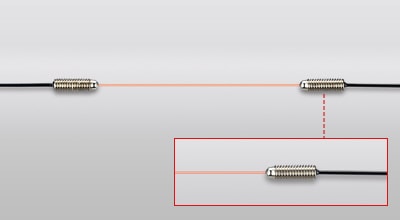

Wbudowana soczewka kulkowa umożliwia tej jednostce światłowodowej typu high-flex uzyskanie dużej mocy i stabilne wykrywanie nawet w trudnych warunkach.
FU-E40
Równomierny rozkład natężenia światła dzięki zawężonemu kątowi przysłony obiektywu
Ta jednostka światłowodowa została zaprojektowana tak, aby mieć szeroką powierzchnię wykrywania 40 mm, co oznacza, że brud z części powierzchni soczewki nie dostaje się do zespołu światłowodowego.
FU-96T
FU-98
Ponieważ soczewka jest wbudowana, moduły światłowodowe osiągają dużą moc.
Powłoka z żywicy fluorowęglowej sprawia, że te włókna są skuteczne, gdy wymagana jest duża moc w trudnych warunkach.
W przypadku użycia w tej samej odległości, jednostka światłowodowa typu refleksyjnego, która ma dłuższą odległość wykrywania, będzie w stanie osiągnąć większe natężenie odbieranego światła. Poprawia to stabilność wykrywania czarnych przedmiotów obrabianych o niskim współczynniku odbicia oraz błyszczących przedmiotów metalowych.
FU-40/FU-40G
Odległość wykrywania 2300 mm*
FU-61
Odległość wykrywania 1300 mm*
*Gdy wybrany jest tryb zasilania MEGA serii FS-N10. Odległości wykrywania to wartości zmierzone za pomocą kawałka białego papieru (standardowy cel wykrywania).
Ta wysokowydajna jednostka światłowodowa oferuje zasięg wykrywania wynoszący 2,3 m. Podwójna konstrukcja obiektywu zapewnia stabilne wykrywanie, nawet jeśli do powierzchni obiektywu przylgnie trochę kurzu.
Kąt przysłony został zawężony do około 8°, co eliminuje niepotrzebne rozpraszanie światła.
Czujniki te są wyposażone w obiektywy o kącie przysłony około 8°.
W porównaniu ze standardowym typem refleksyjnym, czujniki te mają strukturę, która zmniejsza poszerzenie średnicy plamki wiązki nawet przy zwiększonej odległości wykrywania.
Standardowy typ refleksyjny: FU-6F

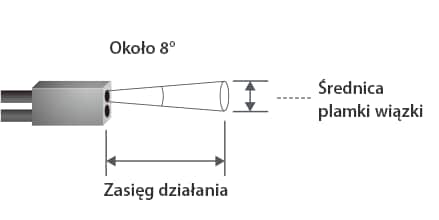

Średnica plamki wiązki = 1,155 × odległość ustawienia + średnica włókna rdzenia
FU-40/FU-40G
Średnica plamki wiązki = 0,14 × odległość ustawienia + 3,7
1,155 × 100 + 1 = Około ø117 mm
0,14 × 100 + 3,7 = Około ø18 mm
Różnica jest wyraźna!

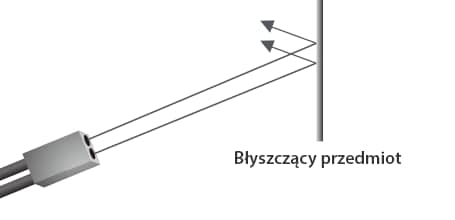

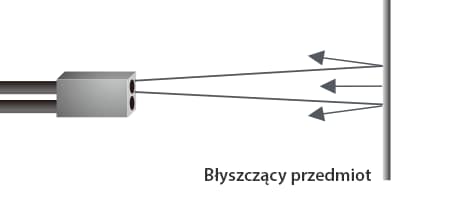

Jeśli światło pada na błyszczący obiekt docelowy pod kątem prostym, odbierana jest duża ilość światła, ponieważ odbite refleksyjne światło powraca do odbiornika bez strat.
Z drugiej strony, jeśli światło pada na obiekt pod kątem, większość światła nie jest odbierana, ponieważ światło odbite refleksyjne odbija się w kierunku od odbiornika.
Wykorzystując tę charakterystykę, można uzyskać duże różnice czułości między tłem a przedmiotem o różnym stopniu połysku poprzez zmianę kąta montażu czujnika.
FU-40/FU-40G
Światło odbite refleksyjne jest skutecznie odbierane.
Prawie żadne światło nie jest odbierane.
Standardowy typ refleksyjny: FU-6F

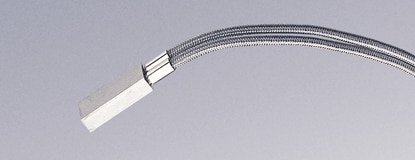

FU-61/61Z

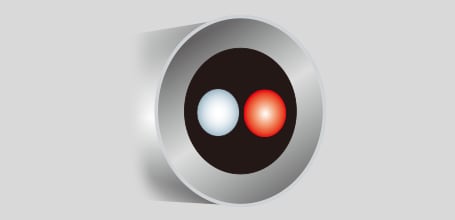

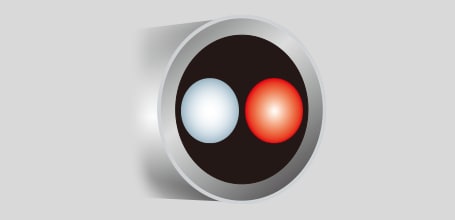

Średnica włókien rdzenia jest 1,5 raza większa niż w konwencjonalnym produkcie.
Ułatwia to przechodzenie światła przez światłowód, co umożliwia tryby o dużej mocy.
Co więcej, grubsze włókno rdzenia sprawia, że kabel jest bardziej odporny na ciągnięcie.
SUS303 został użyty jako materiał obudowy.
Moment dokręcania wynosi 3,0 Nm (około 30 kgf•cm), co stanowi około trzykrotność wartości konwencjonalnej. Zmniejsza to ryzyko uszkodzeń spowodowanych zastosowaniem nadmiernego momentu obrotowego podczas montażu czujnika.

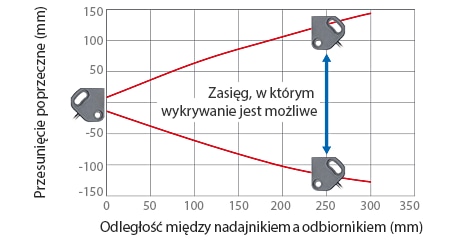

Typy o szerokim zakresie są przydatne w sytuacjach, gdy pozycja przedmiotu obrabianego jest zmienna i podczas wykrywania obecności przedmiotów o skomplikowanych kształtach.
Zalety typów obszarów i typów tablic są różne.
FU-A100/A40

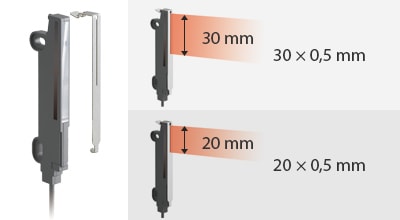

Typ 100 mm/40 mm
FU-E40
Typ 40 mm

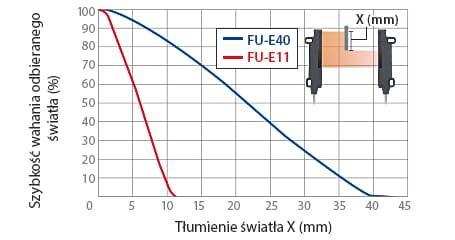

Wbudowany obiektyw umożliwia równomierny rozkład natężenia światła. W przypadku typu obszarowego, możliwe jest wykrycie drobnych zmian natężenia światła lepiej niż w przypadku typu kątowego.
Możliwe jest wykrywanie małych przedmiotów i wdrażanie środków zaradczych przed owinięciem światła poprzez zawężenie szerokości wykrywania i grubości przepuszczanego światła.
W porównaniu z konwencjonalnymi etykietami z nacięciem, to nacięcie jest trudniejsze do poluzowania, ale założenie i usunięcie go jest łatwiejsze.
Zależność między ilością zablokowanego światła a ilością światła odbieranego (typowy przykład)
[Warunki pomiaru]
Wzmacniacz: FS-N11N (tryb HSP, APC-OFF)
Odległość między nadajnikiem a odbiornikiem: 100 mm
Obrabiany przedmiot: Obiekt nieprzezroczysty

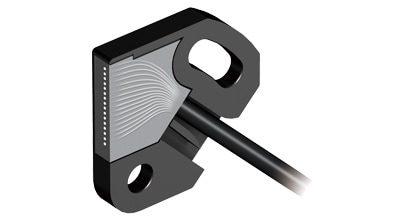

Włókna rdzenia zostały ułożone liniowo, aby zapewnić szeroką oś optyczną.
Ta szeroka oś optyczna ułatwia wyrównanie osi optycznych, a tym samym upraszcza konfigurację.
Obudowa jest wypełniona żywicą. Zapobiega to przedostawaniu się kurzu i mgły z zewnątrz czujnika.
Stopień ochrony IP67
Charakterystyka ruchu równoległego FU-A10 (typowy przykład)
[Warunki pomiaru]
Wzmacniacz: FS-N11N (Tryb FINE, APC-OFF)
Konfigurowane są maksymalne ustawienia czułości, a następnie wykonywany jest pomiar pozycji, w której wykrywanie jest możliwe przy wszystkich światłach zablokowanych/wszystkich światłach odblokowanych.
Otwory na śruby zostały zamienione na szczeliny, co ułatwia wykonanie wyrównania osi optycznej.
Możliwe jest wyszukanie pozycji, która daje najwyższą wartość przy użyciu wzmacniacza, aby sprawdzić natężenie odbieranego światła.
FU-A05 (D)/A10 (D)

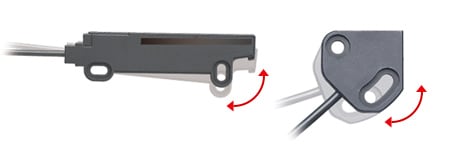

Kabel może wychodzić w niemal dowolnym kierunku.
FU-10: Wbudowany moduł światłowodowy
Otwór na śrubę obiektywu i śrubę czujnika służą do mocowania tych elementów na miejscu. Eliminuje to obawy utraty soczewek, które zostały uwolnione z powodu wibracji bez zauważenia tego faktu.
Wibracje powodują uwolnienie obiektywu.

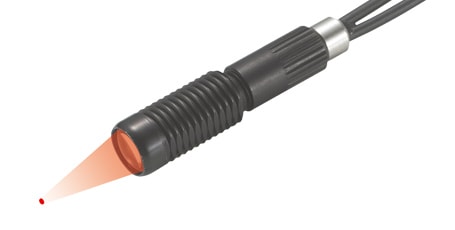

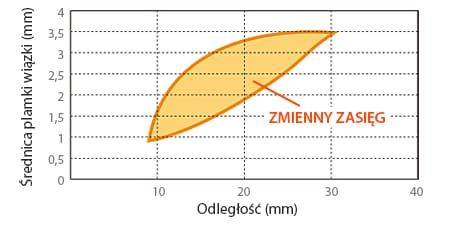

Rozmiar plamki wiązki nadajnika można regulować (od ø0,9 do 3,5 mm) w celu dopasowania do rozmiaru przedmiotu obrabianego bez zmiany ustalonej pozycji czujnika. Do zmiany średnicy plamki wiązki nie są potrzebne żadne narzędzia, wystarczy dostosować ilość światłowodu włożonego do obudowy.

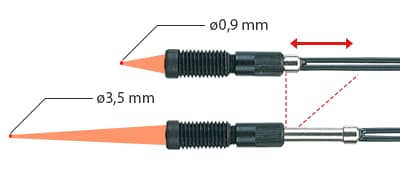

Obraz zmiennych rozmiarów plamki wiązki
Średnica plamki wiązki jest regulowana.
F-5HA: widok z boku, soczewka o zmiennej średnicy plamki wiązki

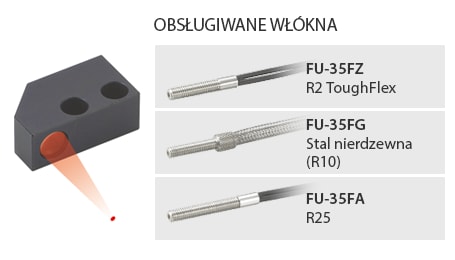

![[Supported fibers] FU-35FZ R2 ToughFlex / FU-35FG R10 Stainless
steel / FU-35FA R25](/plpl/Images/small-beam-spot_img_05_1997600.png)

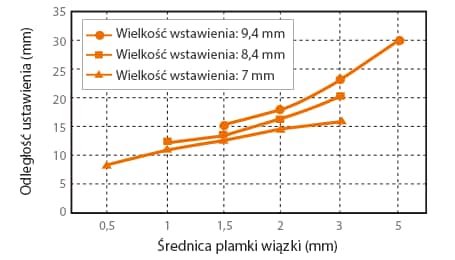

Ilość wstawionego włókna i średnica plamki wiązki
Soczewka jest mocowana przez otwór na śrubę (ø3,2 mm).
Eliminuje to obawy o uwolnienie obiektywu przez drgania.
Ilość włókna wprowadzonego do soczewki zmienia średnicę plamki wiązki z 0,5 do 3 mm.

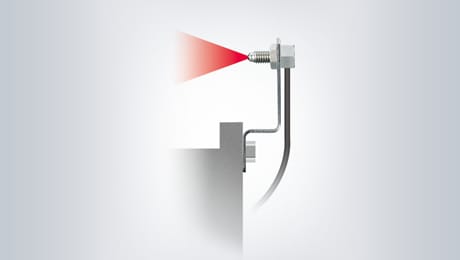

Widok z boku umożliwia instalację tego czujnika nawet w miejscach o ograniczonej przestrzeni.
Zajmuje około 1/7 powierzchni produktów konwencjonalnych
FU-20

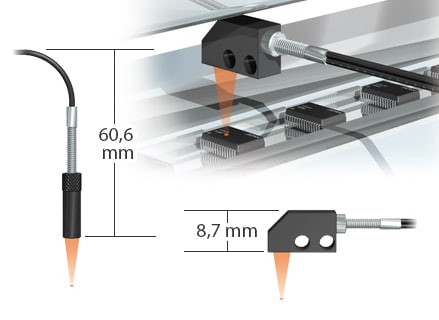

Ultra mały futerał Len’s Case ma zaledwie 3 mm średnicy. FU-20 może być montowany bliżej celu w porównaniu do czujnika światłowodowego typu focusing.
Nałożenie na wnętrze obudowy powłoki, która zmniejsza odbicia rozproszone, zmniejszyło wewnętrzne odbicia soczewki.
Szklana soczewka odporna na zarysowania i nieodblaskowa powłoka minimalizuje ilość odbitego światła dzięki odbiciu w samej soczewce.
Czynniki te zapewniają stabilizację oraz sprawiają, że otrzymana różnica natężenia światła rozróżnia brak lub obecność mikroskopowego przedmiotu obrabianego (celu).
Włókna o wysokiej elastyczności high-flex są odporne na kolejne zagięcia, dzięki czemu nadają się do instalacji z ruchomymi częściami.
Ponadto seria FU-U ma nie tylko wysoką elastyczność, ale także promień gięcia 2 mm, co ułatwia ułożenie.
Kabel można również dowolnie ciąć, co poprawia jego wygodę użytkowania.
Zalecamy to włókno do stosowania z ruchomymi częściami oraz w miejscach, w których przestrzeń jest ograniczona.
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U
Dzięki zastosowaniu włókna nylonowego, nowego materiału, czujnik ten osiągnął żywotność około 50 razy większą niż w przypadku konwencjonalnych produktów.
Zwiększona wytrzymałość powłoki zmniejszyła siłę przykładaną do wewnętrznych rdzeni włókien.

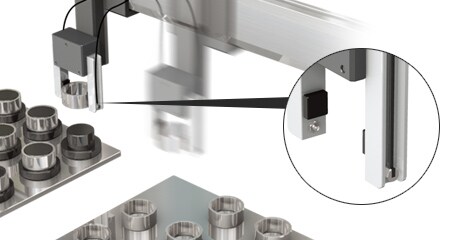

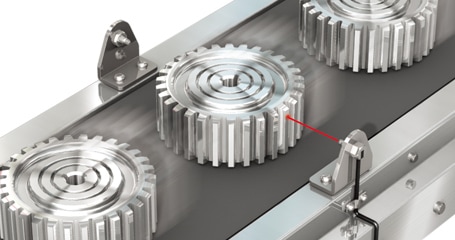

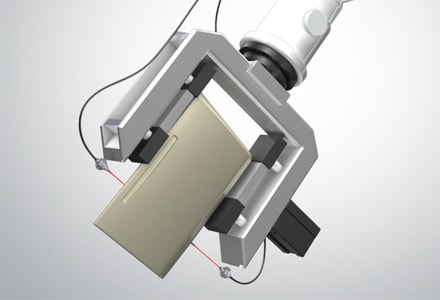

Wykrycie z ruchomych części, takich jak ramiona robota
Oszczędzająca miejsce instalacja, która pasuje do różnych kształtów

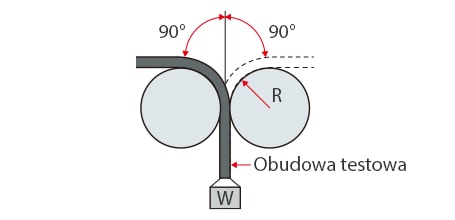

| Kąt | 90° w lewo i prawo |
|---|---|
| Promień zgięcia | R = 30 mm |
| Masa | W = 20 g |
| Prędkość | 30 razy/min (1 raz oznacza przejście w obie strony od lewej do prawej) |
| Obudowa testowa | Seria włókna FU-U |
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

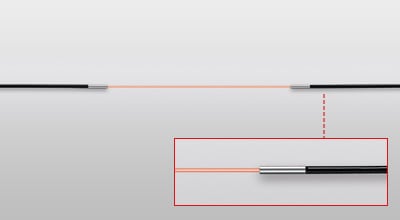

Włókno to można układać w dowolnym kształcie, nie martwiąc się o pękanie włókna z powodu zgięć.
Konwencjonalne włókno o wysokiej elastyczności

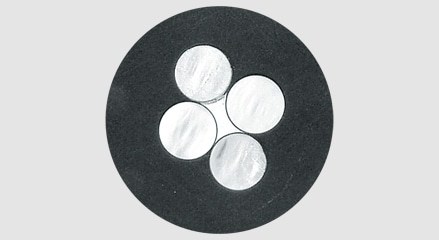

Zastosowano cztery rdzenie światłowodowe. Włókno to miało promień gięcia 4 mm.

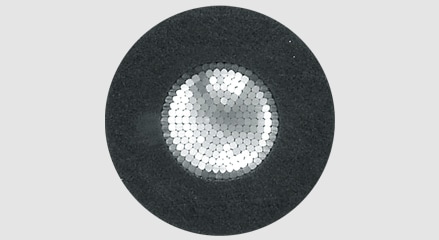

Nowe włókno o wysokiej elastyczności
Zastosowano światłowód wielordzeniowy. Włókno to osiągnęło promień gięcia 2 mm.
Ten kabel światłowodowy może być swobodnie cięty i osiągnięto średnicę 1 mm.
Mimo, że jest to bardzo dokładny typ, osiągnięto dużą odległość 590 mm (w trybie MEGA).
Łatwo się też zgina, dzięki promieniowi zgięcia 2 mm, co umożliwia instalację tego czujnika w różnych przestrzeniach.
Dzięki temu czujnikowi możliwe jest wykrywanie na duże odległości rzędu 3500 mm (FU-70TU) dzięki wbudowanej soczewce kulkowej.
Ten czujnik ma dużą moc, co sprawia, że jest odporny na zabrudzenia i ma strukturę, która utrudnia owinięcie światła ze względu na wąski kąt otwarcia obiektywu wynoszący około 24°.
Ponadto konwencjonalne czujniki wykorzystywały zespoły soczewek, a wibracje powodowały, że zespoły soczewek luzowały się i mogły odpaść.
Czujniki te można bez obaw stosować nawet w miejscach, w których wymagana jest wysoka elastyczność i gdzie występują wibracje.
Powłoka z żywicy fluorowęglowej odporna na oleje/chemikalia zapewnia ochronę przed wnikaniem cieczy.
Wykrywanie złamania wiertła w środowiskach, w których stosuje się chłodziwo
W porównaniu z innymi materiałami czujniki pokryte żywicą fluorowęglową są bardziej odporne na różne chemikalia.
: Dobry
: Możliwe pod pewnymi warunkami
: Niemożliwe
| Materiał | Nazwa środka chemicznego | ||||||
|---|---|---|---|---|---|---|---|
| Aceton | Keton metyloetylowy | Benzen | Alkohol metylowy | Toluen | Kwas chlorowodorowy | Kwas siarkowy (98%) | |
| Żywica fluorowęglowa |
|
|
|
|
|
|
|
| ABS |
|
|
|
|
|
|
|
| Poliwęglan |
|
|
|
|
|
|
|
FU-92, FU-96, FU-96T, i FU-98 mają wbudowane obiektywy.
Odległość wykrywania wynosi 3600 mm w trybie FINE, który jest trybem domyślnym. W przypadku przedmiotów, które blokują światło, czujniki te mogą uzyskiwać dużą różnicę w natężeniu światła między obecnością przedmiotów obrabianych a ich brakiem.
Dlatego zanieczyszczenia nie mają wpływu na działanie czujników.

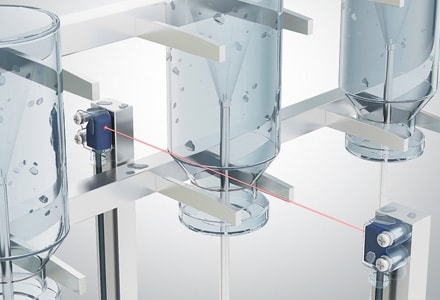

FU-96T
Otwory montażowe jednostki głównej umożliwiają instalację czujnika bez zmian. Widok z boku umożliwia instalację tego czujnika nawet w miejscach o ograniczonej przestrzeni.
FU-98
Dostępny jest dedykowany wspornik montażowy (OP-87095, materiał: SUS316). Jednostka główna ma specjalne występy, dzięki czemu wspornik montażowy można przymocować do jednostki głównej bezpiecznie i bez poślizgu.
Nadajnik i odbiornik są rozdzielone pod kątem.
Zmniejsza to awarie spowodowane gromadzeniem się cieczy, co jest problemem w przypadku konwencjonalnych typów refleksyjnych.
Ponadto, ponieważ końcówki są zakrzywionymi powierzchniami, krople wody z trudem zbierają się na powierzchni wykrywania.

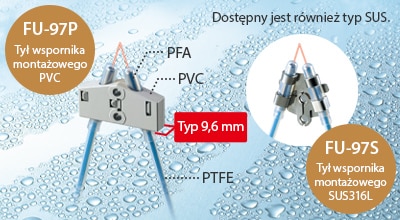

![Dostępny jest również typ SUS. / [FU-97P] PVC typ wspornika / 9,6 mm typ cienki / [FU-97S] SUS316L typ wspornika](/plpl/Images/oil_chemical-resistant_img_07_1997581.jpg)
Mała średnica odnosi się do naszych jednostek światłowodowych, które mają wąskie średnice osi optycznej. Wąskie średnice osi optycznych są przydatne w wykrywaniu mikroskopijnych przedmiotów.

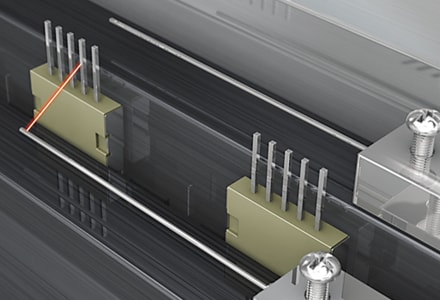

Czujniki te nadają się do takich zastosowań, jak potwierdzanie montażu i wykrywanie zgięć styków złącza o drobnym skoku, wykrywanie drobnych wiórów i pozycjonowanie przedmiotu obrabianego.
Średnica osi optycznej i średnica włókna rdzenia (średnica soczewki) są takie same.
Kąt apertury wskazuje wielkość, o jaką światło rozprzestrzenia się w stosunku do osi optycznej.
FU-51TZ
FU-53TZ
FU-57TZ

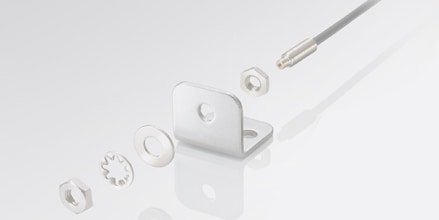

Płaskie typy wsporników można montować bezpośrednio.

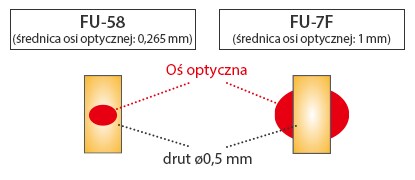

(Przykład) Wykrywanie przewodu ø0,5 mm
FU-58 (ø0,265 mm) całkowicie blokuje oś optyczną.
FU-7F (ø1 mm) blokuje tylko połowę osi optycznej.
Włókno, które ma średnicę osi optycznej węższą niż obrabiany przedmiot, ułatwia uzyskanie różnicy czułości!
FU-58U
FU-59U
FU-79U
Czujniki te mają zarówno odporność na zginanie, o promieniu zgięcia 2 mm, jak i wysoką elastyczność, z możliwością zginania 50 milionów razy. Zalecamy stosowanie tych czujników w miejscach, w których prowadzenie kabli jest utrudnione i z ruchomymi częściami, takimi jak uchwyty transferowe.
FU-75F
*Tuleja nie może być zgięta.
Tuleja jest wąska, ma średnicę 0,82 mm i długość 15 mm.
Nawet w miejscach o ograniczonej przestrzeni, takich jak miejsca, w których sprawdzane jest przejście mikroskopijnych elementów elektronicznych, czujniki te można instalować, o ile jest wystarczająca szczelina, przez którą można przejść tuleją.

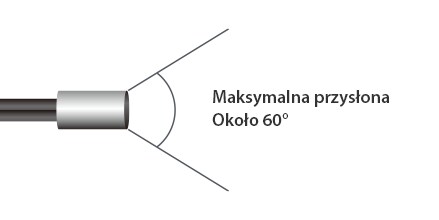

Standardowy kąt przesłony jednostki światłowodowej wynosi około 60°.
W przypadkach, w których czujniki muszą być instalowane w wąskiej przestrzeni lub gdy spodziewane jest owinięcie światła, zalecamy jednostki światłowodowe z wiązką skupioną, które mają wąskie kąty przesłony.
FU-18M

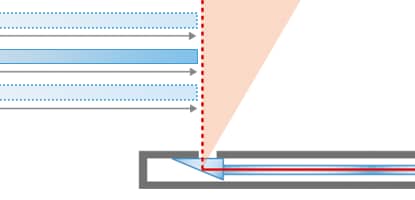

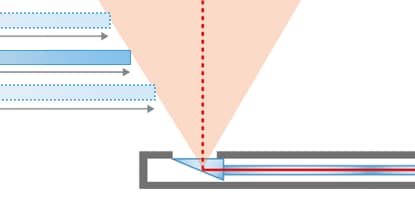

Zintegrowany odbłyśnik zaginający oś optyczną o 90° oraz soczewka kondensora zawężająca kąt przesłony poprawiają stabilność wyświetlanego światła.
Oddzielna konstrukcja
Zintegrowana konstrukcja (FU-18M)
Ponieważ FU-18M ma pryzmatyczną obudowę, wyrównanie osi optycznej należy wykonać tylko w kierunkach prostopadłych do osi optycznej.
FU-16/16Z
FU-50

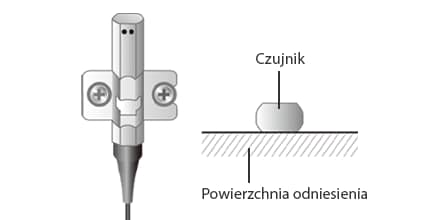

Umieść włókno tak, aby strona z rzeźbioną uszczelką była skierowana do góry, a strona bez rzeźbionej uszczelki była powierzchnią odniesienia.

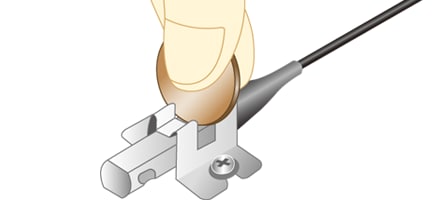

Włóż monetę lub podobny przedmiot do rowka wspornika montażowego. Obróć ten obiekt w lewo i w prawo, aby wyrównać oś optyczną.
F-4
F-5
FU-96T

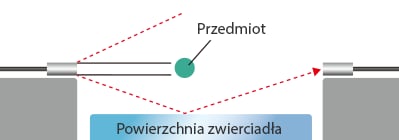

Jednostki światłowodowe z wiązką skupioną redukują rozprzestrzenianie się światła za pomocą swoich soczewek, co również umożliwia tym jednostkom zmniejszenie efektu rozproszonego światła.
Im mniejszy kąt przesłony, tym więcej rozproszonych świateł można uniknąć. Zapobieganie przypadkowemu oświetleniu jest skuteczne w przypadku wykrycia takich przypadków, jak pokazane poniżej.

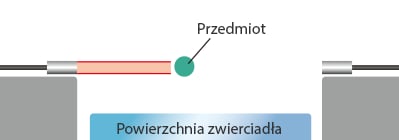

Nieprawidłowe wykrywanie spowodowane przez rozproszone światła
Mimo że obrabiany przedmiot blokuje oś optyczną, rozproszone światła prowadzą do nieprawidłowego wykrywania.
Jeśli kąt przesłony jest mały...
Eliminowany jest efekt rozproszonych świateł!
FU-40S
Odległość wykrywania
MEGA: 15 do 70 mm, FINE: 15 do 30 mm
Są to soczewki wykonane z zakrzywionych powierzchni, a nie z kul czy płaszczyzn.

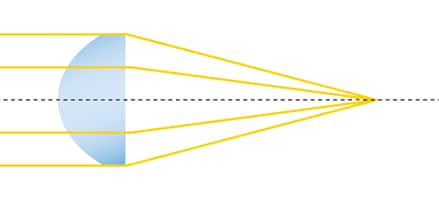

Największą cechą tych soczewek jest ich niewielka aberracja, która jest generowana przez soczewki sferyczne (co oznacza, że soczewki asferyczne efektywnie odbierają światło). Nawet jeśli przesłona obiektywu jest większa w celu zwiększenia ilości obsługiwanego światła, aberracja staje się niewielka.
Obiektywy sferyczne
Punkty ogniskowe są źle wyrównane; występuje aberracja.
Obiektywy asferyczne
Punkty centralne są wyrównane; brak aberracji.
Aberracja oznacza, że ogniska światła wpadającego ze środka soczewki i światła wpadającego z krawędzi soczewki są niewspółosiowe. Jest to przydatne przy wykrywaniu czarnych, błyszczących i przezroczystych przedmiotów z dużych odległości.

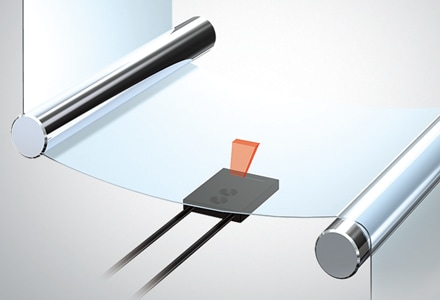

FU-38L
Odległość wykrywania
MEGA: 8 do 38 mm, FINE: 8 do 32 mm

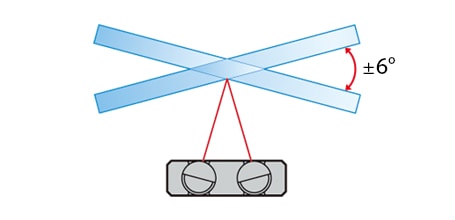

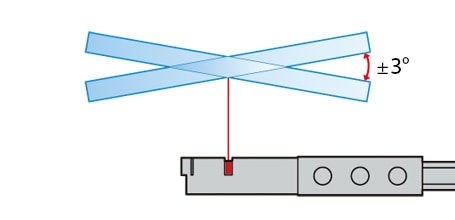

Dzięki zastrzeżonej konstrukcji optycznej KEYENCE, przechylanie się przedmiotów obrabianych nie ma wpływu na ten czujnik.
Kierunek poziomy
Kierunek pionowy

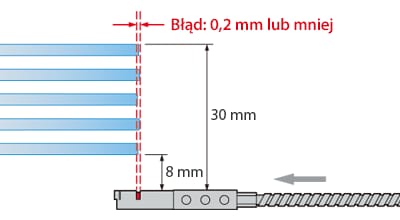

Ten czujnik osiąga dokładność pozycjonowania 0,2 mm lub mniej w odległości od 8 do 30 mm.*
*Dane z detekcji podłoża szklanego (badanie przeprowadzone przez KEYENCE)
Po zdecydowanie-refleksyjny (obraz)
FU-38L (obraz)
Zawężenie przesłony w celu ograniczenia pola widzenia
FU-38S
Odległość wykrywania
MEGA: 0 do 25 mm, FINE: 0 do 25 mm
W czujniku zainstalowane są dwie pary nadajników i odbiorników.
Jeden zestaw jest używany na dużych odległościach, a drugi na krótkich.
Taka konstrukcja umożliwia czujnikowi wykonywanie detekcji z odległości od 0 mm do dużej odległości 25 mm. Nawet jeśli występują różnice w odległości od czujnika do przedmiotu obrabianego, można przeprowadzić stabilne detekcje.

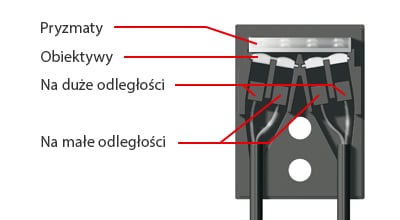

Nadajniki i odbiorniki są instalowane na zewnątrz (na duże odległości) i wewnątrz (na krótkie odległości).
Struktura, w której światło odbija się od pryzmatów, umożliwia uzyskanie cienkiej konstrukcji.

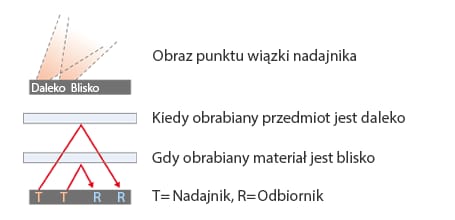

Obrazy punktu wiązki nadajnika i wykrywania

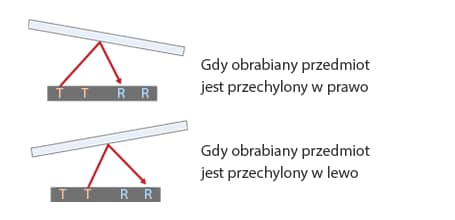

Obrazy wykrywania, gdy obrabiany przedmiot jest przechylony
Nadajnik i odbiornik na duże odległości służą do wspierania obudowy w przypadku dużej odległości od przedmiotu obrabianego, a nadajnik i odbiornik na krótkie odległości służą do wspierania obudowy w przypadku niewielkiej odległości od przedmiotu obrabianego.

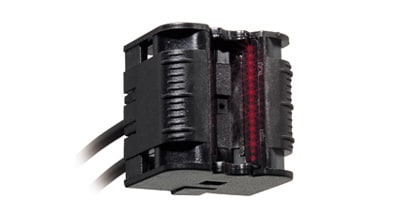

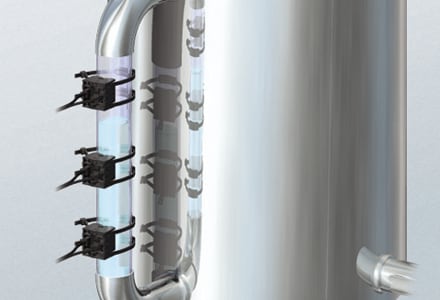

FU-95S
Nawet jeśli występują pęcherzyki powietrza, to jest OK.
Ponieważ wykrywanie odbywa się za pomocą serii 16 osi optycznych, nawet jeśli na niektóre z osi optycznych mają wpływ takie czynniki, jak pęcherzyki i krople wody, wykrywanie można nadal przeprowadzić za pomocą pozostałych osi optycznych.
Czujnik ten można zamontować na rurze o średnicy od 4 do 26 mm. Promień zgięcia swobodnie ciętego włókna wynosi R5, co zwiększa swobodę prowadzenia.

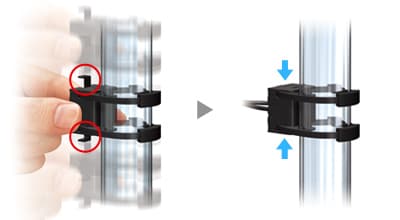

Korekta pozycji Łatwe blokowanie
Skala ma szerokość 12 mm, co ułatwia sprawdzenie pożądanej pozycji detekcji. Dodatkowo możliwe jest dokonywanie detekcji w dowolnym miejscu w zakresie skali poprzez drobne korekty czułości.
FU-95W
Do użytku z rurkami o średnicy 26 mm lub większej
Promień zgięcia swobodnie ciętego włókna wynosi R5, co ułatwia trasowanie.

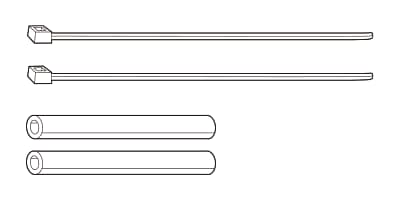

[OP-82177, opcja dedykowana dla FU-95W; sprzedawane oddzielnie] Opaska kablowa × 2,
guma antypoślizgowa × 2 Obsługiwane są rury o średnicach od 26 do 80 mm.
Gdy w rurce nie ma cieczy, różnica między współczynnikami załamania rurki i powietrza jest duża, więc światło odbija się od wnętrza rurki i wraca do odbiornika.
W przeciwieństwie do przypadku, gdy obecna jest ciecz, różnica między współczynnikami załamania światła rurki i cieczy jest niewielka, więc większość światła jest wypromieniowywana do cieczy i nie wraca do odbiornika.
Ta cecha służy do wykrywania obecności cieczy.
Brak cieczy
Ciecz obecna
Pęcherzyki obecne
FU-93Z / FU-93
| Model | Odporność na wysoką temperaturę | Żywica fluorowęglowa | Część światłowodowa |
|---|---|---|---|
| FU-93Z | Od -40 do +50°C | R40* | R0,5 |
| FU-93Z | Od -40 do +70°C | R25 |
*Włókna nie można zginać na długości 80 mm od jego końcówki.

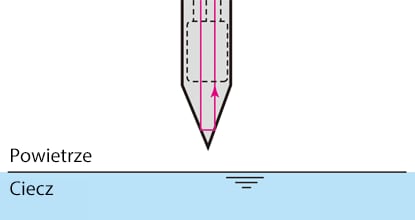

Gdy końcówka znajduje się w powietrzu, różnica między współczynnikami załamania światła żywicy fluorowęglowej i powietrza jest duża, więc całe światło odbija się z powrotem w kierunku, z którego przyszło (do odbiornika).

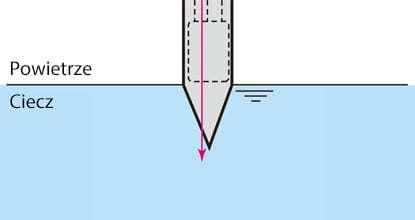

Natomiast różnica między współczynnikami załamania żywicy fluorowęglowej w cieczy i samej cieczy jest niewielka, więc większość światła jest wypromieniowywana do cieczy i nie wraca do odbiornika.
Ta cecha służy do wykrywania obecności cieczy.
