3D měření konektorů

Současná popularizace digitálních zařízení a komunikačních přístrojů vede ke zvýšené poptávce po konektorech.
Rozšířily se také typy konektorů a aplikací, což vedlo k ještě větší potřebě kontroly a analýzy produktů. Nejnovější model společnosti KEYENCE z řady VK-X umožňuje opakovaná měření, automatické měření více míst stejného cíle a vytváření šablon pro analýzu OK/NG (bez vady / s vadou).
V této části jsou uvedeny technické informace týkající se konektorů a příklady kontrol pomocí mikroskopů s 3D laserovým skenováním.

Přehled konektorů
Terminologie konektorů
Struktura konektoru
Účely a kategorie konektorů
Příklady kontrol konektorů

Přehled konektorů

Konektor je zařízení používané ke spojování vodičů pro elektronické obvody a optickou komunikaci. Použití konektorů usnadňuje připojení/odpojení a zapojení.

Výhody použití konektoru

(1) Výměna za nový usnadňuje opravy.
(2) Snadný upgrade díky modularizaci.
(3) Díly lze snadno sestavit a zvýšit produktivitu.

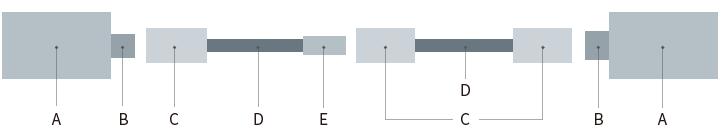

Terminologie konektorů

A

Zařízení/panel

B

Zásuvka

C

Zástrčka

D

Kabel

E

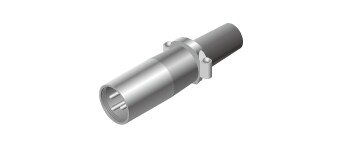

Jack

Zástrčka: Zástrčková strana páru párovacích konektorů, která má jehlový kontakt.
Používá se ve spojení s jackem.
Jack: Zásuvková strana páru párovacích konektorů, která má mřížkový kontakt pro zasunutí.

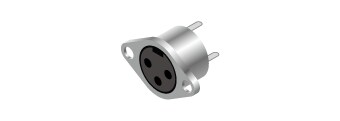

Zásuvka: Pro použití se zástrčkou, ovšem pro její připojení k panelu nebo krabici

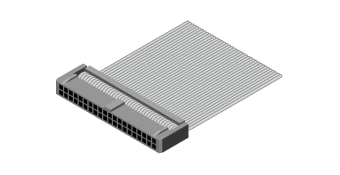

Konektor pro ploché kabely: Tento konektor slouží k připojení plochého kabelu. Zástrčková strana se používá jako sada s paticí.
Zásuvka: Tento konektor slouží k připojení plochého kabelu. Zásuvková strana je zásuvka.

Struktura konektoru

Kontakt

Svorky, které se při spojení konektorů dostanou do elektrického kontaktu. Mezi dva běžné typy patří kontakty nůž-vidlice a membránové kontakty.

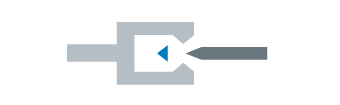

Kontakt nůž-vidlička: Název vychází ze skutečnosti, že struktura kontaktu je podobná noži a vidličce.

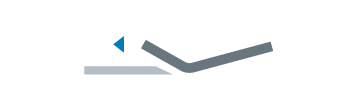

Membránový kontakt: Název je odvozen od skutečnosti, že tvar kontaktu připomíná měch či membránu. Tento kontakt se vytváří ohnutím desky a je vysoce spolehlivý díky povrchovému kontaktu.

Svorka

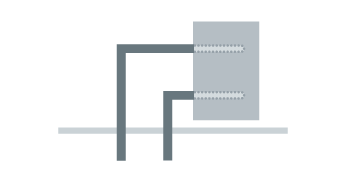

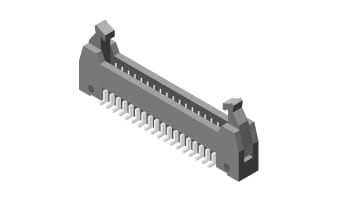

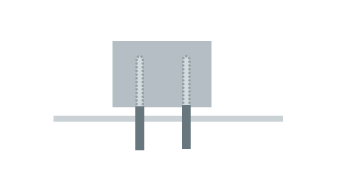

Svorky se používají k připojení k desce s plošnými spoji. V závislosti na potřebném směru montáže lze použít přímé a pravoúhlé konektory.

Pouzdro

Pouzdro je izolátor, který drží kontakt (může se také nazývat plášť).

Účely a kategorie konektorů

Zapojení v rámci zařízení

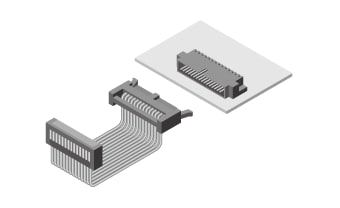

Spojení s deskou plošných spojů (PCB) a vedením: Ploché kabelové spoje se používají hlavně uvnitř zařízení.
Skládají se ze sady zástrčky a zásuvky.

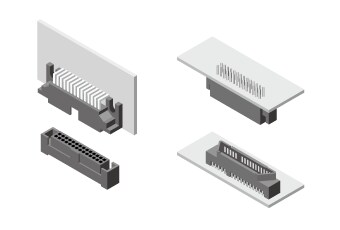

Propojení mezi deskami: Tvar konektoru se liší, když jsou desky naskládány na sebe nahoře a dole a když je jedna strana připojena nastojato. Používá se jako sada zástrček a zásuvek.

Propojení mezi zařízeními

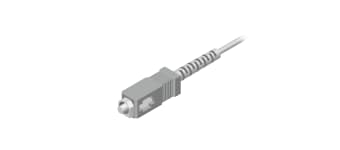

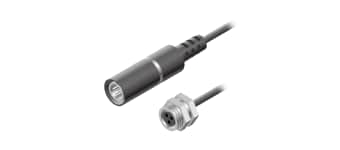

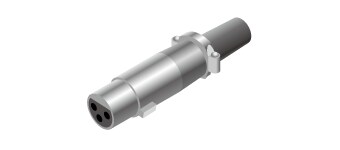

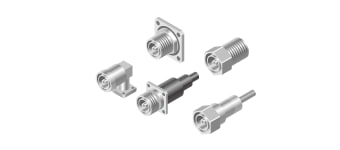

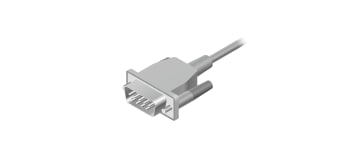

Pokud se používají mezi zařízeními, nazývají se také konektory I/O (vstup/výstup) nebo I/F (rozhraní). Běžné jsou kruhové, čtvercové, koaxiální a optické konektory.

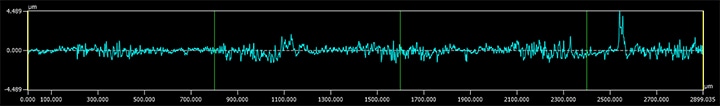

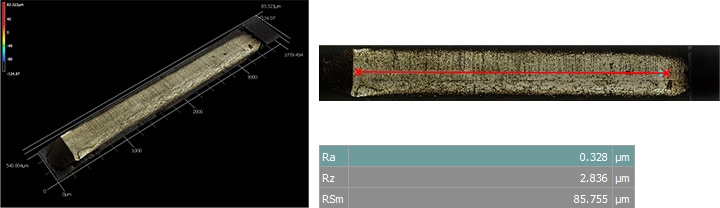

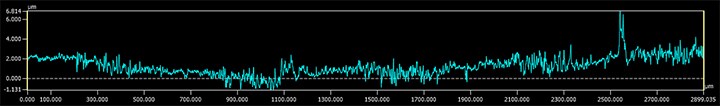

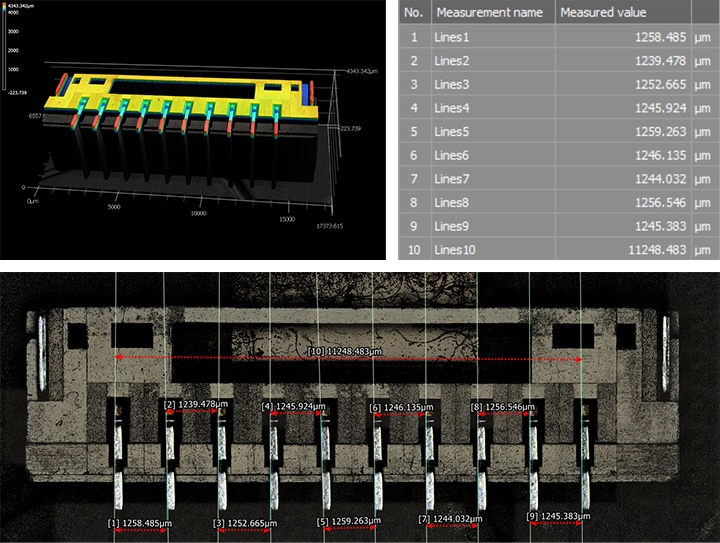

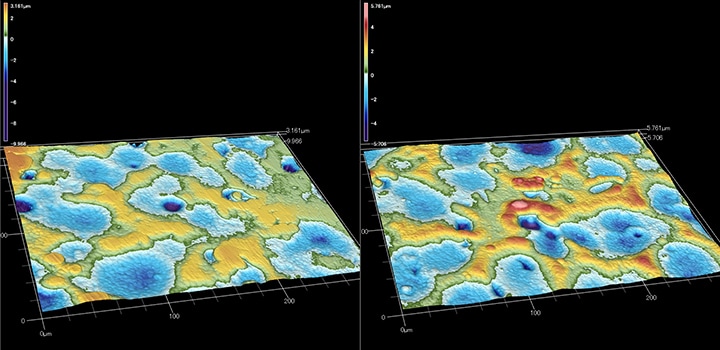

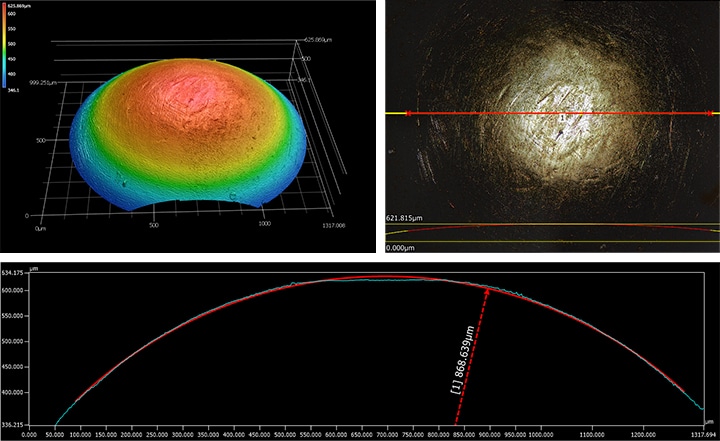

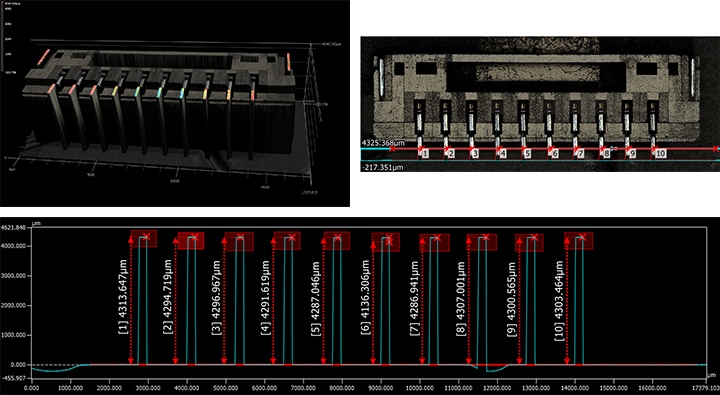

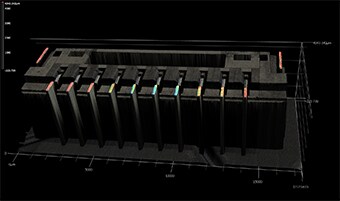

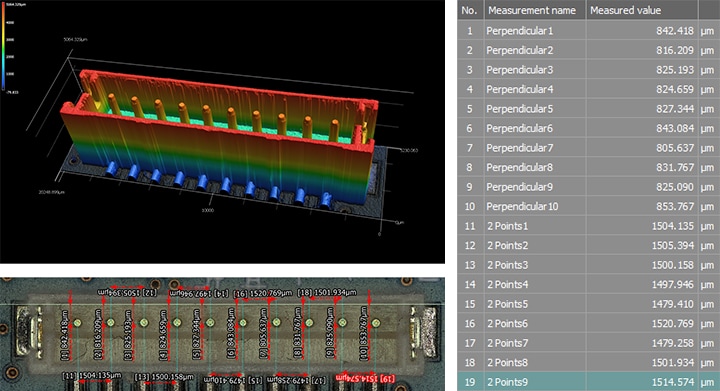

Příklady kontrol konektorů
