Okamžité měření zdravotnických prostředků

Mnoho zdravotnických prostředků se používá přímo na pacientech, takže je nezbytné zajistit vysokou úroveň kvality, bezpečnosti a účinnosti. Rychlé technologické inovace ve zdravotnictví a neustálé zdokonalování produktů také znamenají, že je nutné provádět častá hodnocení a kontroly. Automatické a přesné provádění hodnocení a testování velkého počtu vzorků za stejných podmínek může ušetřit mnoho času. V této části jsou představeny různé lékařské technologie a prostředky spolu s příklady kontrol pomocí mikroskopu s 3D laserovým skenováním společnosti KEYENCE.

Injekční jehly
Aplikace ve zdravotnictví – injekční jehly a skalpely
Implantát
Aplikace ve zdravotnictví – implantáty
Tablety
Aplikace ve zdravotnictví – tablety

Injekční jehly

V následujícím textu jsou vysvětleny názvy částí injekčních jehel a typické typy hrotů jehel.

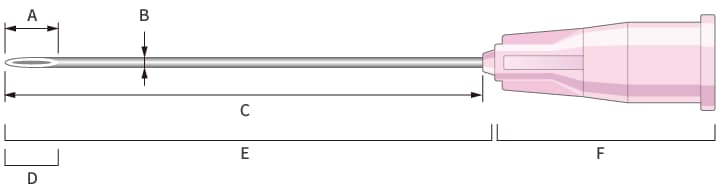

Části injekční jehly

A

Povrch čepele (zkosení)

B

Vnější průměr (měřidlo)

C

Délka jehly

D

Hrot jehly (hrana čepele)

E

Hřídel

F

Náboj jehly (rozdělení barev podle čísla rozteče)

Velikost jehly (G)

G	Vnější průměr (mm palce)	Barva náboje (Kód barvy)	Účel
18	ø 1,2	Růžová	Transfuze krve
19	ø 1,1	Krémová	Transfuze krve
20	ø 0,9	Žlutá	Intravenózní injekce / odběr venózní krve
21	ø 0,8	Tmavě zelená	Intravenózní injekce / odběr venózní krve
22	ø 0,7	Černá	Subkutánní injekce / intravenózní injekce / intramuskulární injekce / odběr venózní krve
23	ø 0,6	Tmavě modrá	Subkutánní injekce / intravenózní injekce / intramuskulární injekce / odběr venózní krve pro děti / odběr arteriální krve
24	ø 0,55	Středně fialová	Subkutánní injekce
25	ø 0,5	Oranžová	Subkutánní injekce
26	ø 0,45	Hnědá	Intrakutánní injekce
27	ø 0,4	Středně šedá	Intrakutánní injekce

* Norma ISO definuje barevné značení nábojů jehel.

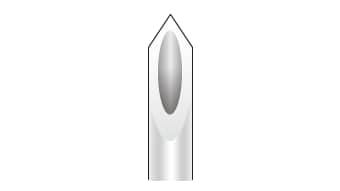

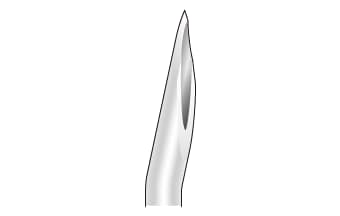

Typické typy hrotů jehel

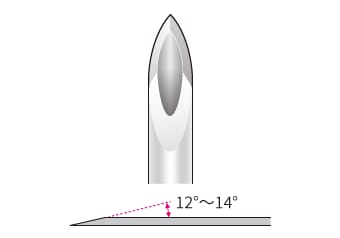

Lancetový hrot (pravidelný úkos): Dílčí okrajové plochy jsou vytvořeny vpravo a vlevo od hlavní plochy hrotu jehly, aby se minimalizoval odpor jehly. Jedná se o typický tvar jehel (včetně injekčních jehel). Lancetový hrot pro subkutánní injekce se nazývá pravidelný úkos s úhlem povrchu čepele od 12 ° do 14 °.

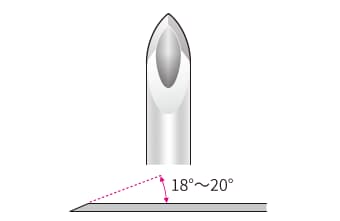

Lancetový hrot (krátký úkos): Tento typ jehel má kratší ostří než běžné jehly se zkoseným ostřím, což snižuje vedlejší účinky, včetně poškození tkáně. Úhel povrchu břitu je ostrý, v rozmezí 18 ° až 20 °, což zvyšuje odpor jehly a snižuje kvalitu řezu. Používá se k odběru krve v případech, kdy mohou být poškozeny cévy.
Obráceně řezací jehla: Na zadní straně hlavní okrajové plochy se vytvoří malá okrajová plocha. Při pohledu na špičku jehly z povrchu hlavního okraje se objeví výstupek ve tvaru držáku. Kvalita řezu je vysoká a účinně zmírňuje bolest.

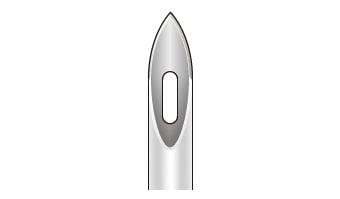

Lancetový hrot (zadní oko): Hrot jehly má v zadní části hrotu lancety vyvrtaný otvor. Tento speciální otvor byl vyvinut pro použití při dialýze. Otvor na zadní straně snižuje vnitřní tlak na stěnu cévy a zabraňuje zúžení cévy a poškození červených krvinek.
Hrot Huberovy jehly: Tento hrot jehly je zahnutý směrem ke zkosené ploše a slouží k injekčnímu podání léku přes port implantovaný pod kůži. Port je jako nádrž na léky. Na rozdíl od kapačkové infuze nemusí pacienti během infuze zůstat v klidu, takže mohou bez zvláštních ohledů pracovat nebo sportovat, i když port není používán.

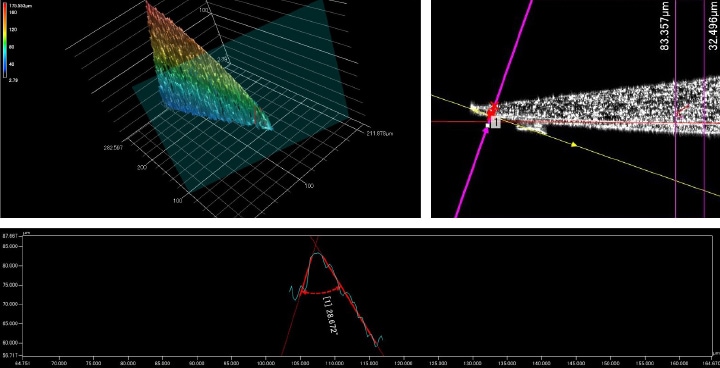

Aplikace ve zdravotnictví – injekční jehly a skalpely

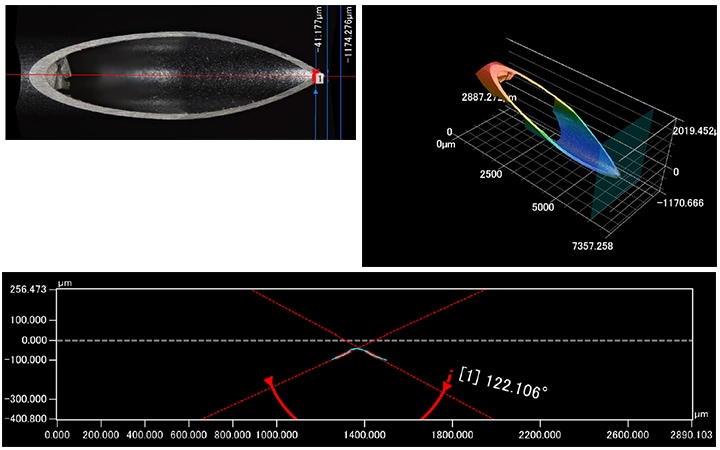

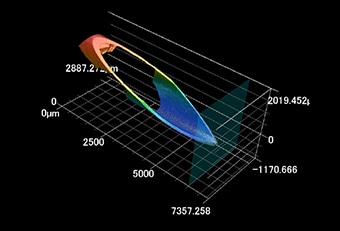

Kontrola úhlu ostří (pro oftalmologický skalpel)

Implantát

Implantát je obecný název pro zařízení a materiály, které se vkládají do lidského těla. Mezi implantáty patří kardiostimulátory, umělé klouby a umělé zubní kořeny.
Umělé zubní kořeny se nazývají zubní implantáty.

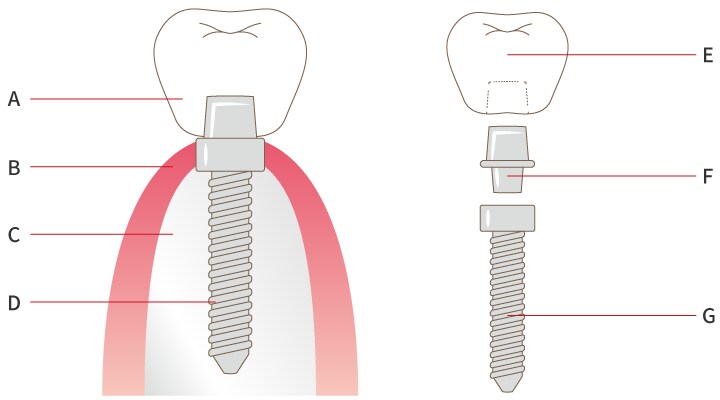

Názvy částí zubních implantátů

A

Umělý zub

B

Dáseň

C

Čelist

D

Implantát

E

Korunka (umělý zub)

F

Opěrka (spoj)

G

Implantát (umělý zubní kořen)

Korunka (umělý zub): Jedná se o umělé zuby, které jsou k opěrkám připevněny cementem nebo šrouby.
Opěrka (spoj): Umísťují se mezi implantáty a umělé zuby. Obecně se k implantátům připevňují pomocí šroubů.
Implantát (umělý zubní kořen): Jsou umístěny v kosti.

Materiály a vlastnosti zubních implantátů

Korunka (umělý zub)

Zirkonová keramika: Zirkonová keramika má největší výhody, včetně příjemného vzhledu a pevnosti. Keramika je natavena na zirkon (bílý nekovový materiál a umělý diamant).
Výhradně keramika: Všechny součásti jsou vyrobeny z keramiky. Mají krásnou průhlednost a lesk a v průběhu času nedochází k jejich degradaci nebo změně barvy. Jsou slabší než zirkonová keramika nebo kovový spoj, takže se někdy zlomí nebo odštípnou.
Kovová vazba: Tyto implantáty se vyrábějí spojením keramiky s kovy. V průběhu času nedochází k degradaci ani ke změně barvy, ale vzhledem k tomu, že má kovový rámeček, není vzhled tak dobrý. V závislosti na použitém kovu mohou existovat také obavy z alergií na kovy.
Plně zirkonová keramika: Jsou vyrobeny výhradně ze zirkonu, který má vynikající trvanlivost. Neodbarvují se ani nešpiní, ale ve srovnání s keramikou mají horší průhlednost a kvalitu barevné úpravy.

Opěrka (spoj)

Titan, zirkon: Společné části mezi umělými zuby a implantáty. Titan má vynikající pevnost, odolnost proti korozi a trvanlivost, ale jeho vzhled není tak dobrý. Zirkon nabízí pevnost a žádné riziko alergie na kovy. Vzhledem k tomu, že barva se blíží barvě přirozených zubů, je vzhled dobrý.

Implantát (umělý zubní kořen)

Titan: Jsou umístěny v čelistní kosti. Materiálem je titan, který je kombinován s kostí.

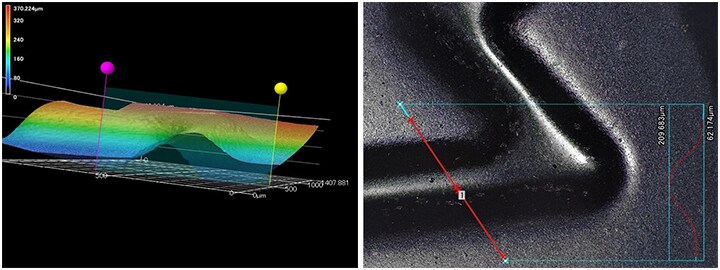

Aplikace ve zdravotnictví – implantáty

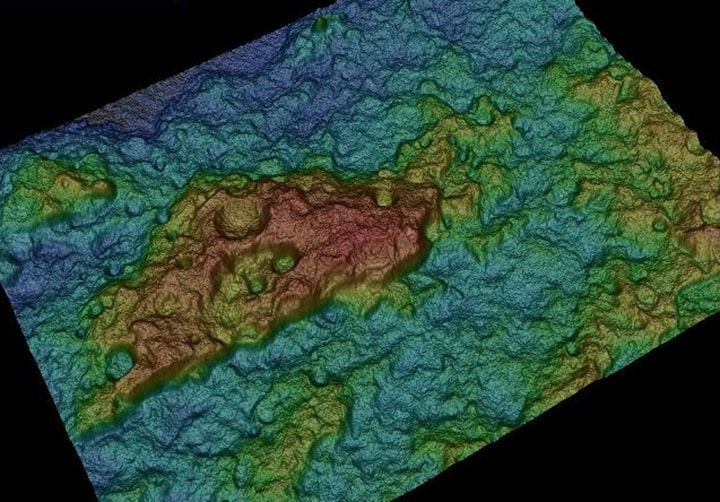

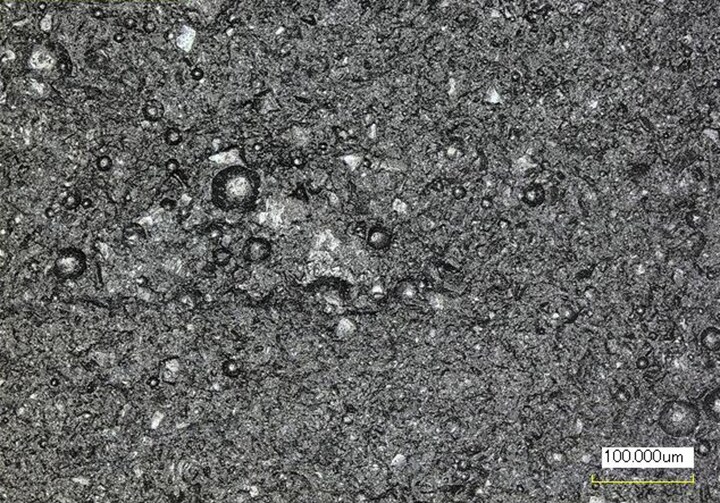

Kontrola tvaru povrchu implantátu (16bitový laserový obraz)

Tablety

Tablety jsou pevné farmaceutické produkty, ve kterých jsou účinné látky stlačeny a zformovány.
Jelikož jsou tablety přenosné, snadno se z nich pochopí správná dávka a lze je dlouhodobě skladovat, jsou nejčastěji používanou formou léku.

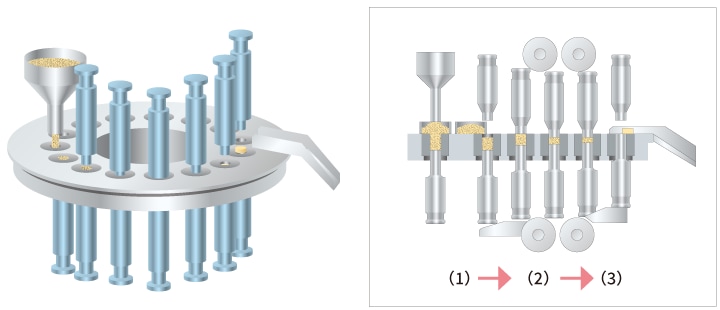

Lis na tablety

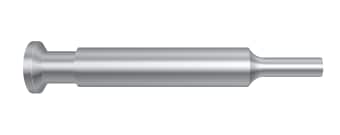

Rotační lisy se obecně nazývají lisy na tablety. Prášek se automaticky odměří, vloží do matrice a následně se pomocí razníku vylisuje do podoby tablety. Plnění, stlačování a vyprazdňování probíhá nepřetržitě.

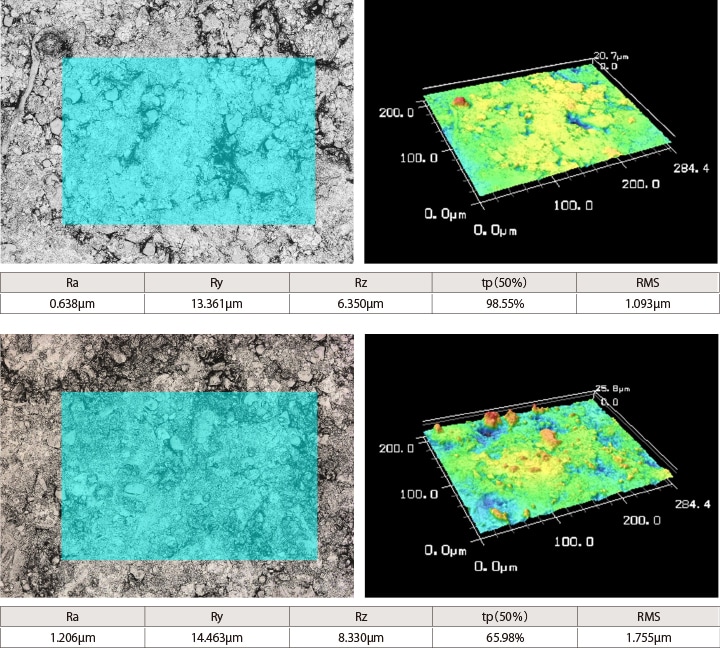

Aplikace ve zdravotnictví – tablety
