Multisensor meetsysteem LM-X-reeks

Optische, laser- en sondemetingen met hoge nauwkeurigheid

Een systeem dat “meten met een druk op de knop” een geheel nieuwe betekenis geeft.

  • Submicrometingen met hoge nauwkeurigheid / 3D-metingen met hoge snelheid en hoge nauwkeurigheid
  • Meet tot 5000 locaties op maximaal 1000 onderdelen
  • Nauwkeurige metingen van grote onderdelen

LM-X-reeks - Multisensor meetsysteem

Metingen met hoge herhaalbaarheid (±0,1 µm) kunnen eenvoudig worden verricht door het doel op de objecttafel te plaatsen en op een knop te drukken. Er zijn drie meetmethoden beschikbaar: beeldmetingen met hoge nauwkeurigheid, contactloze hoogtemeting met meerkleurenlaser, en contactmeting met een 3D aanraaksonde. Dit product verkort de benodigde tijd voor optische metingen van complexe meetobjecten aanzienlijk en waarborgt nauwkeurige metingen zonder verschillen in resultaten verkregen door verschillende gebruikers.

Kenmerken

Geen tijdrovende positionering of instelling van coördinaten vereist

De plaats en oriëntatie van onderdelen die zich op de objecttafel bevinden, worden automatisch gedetecteerd. Dit elimineert de noodzaak van conventionele, tijdrovende activiteiten als positionering, het instellen van coördinaten en het maken van fixeermallen.

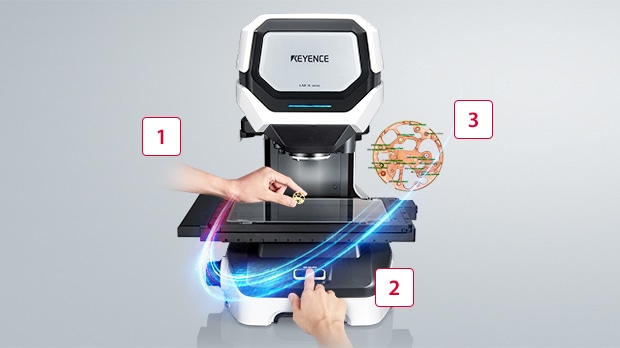

  • 1
    STAP 1: Plaatsen
  • 2
    STAP 2: Druk op de knop
  • 3
    STAP 3: Resultaat aflezen

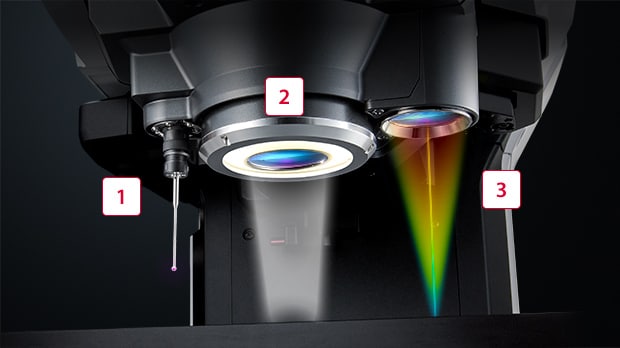

Drie verschillende meetmethoden voor snel en eenvoudig meten met hoge nauwkeurigheid

Zeer nauwkeurig meten langs de X-, Y- en Z-as.

  • 1

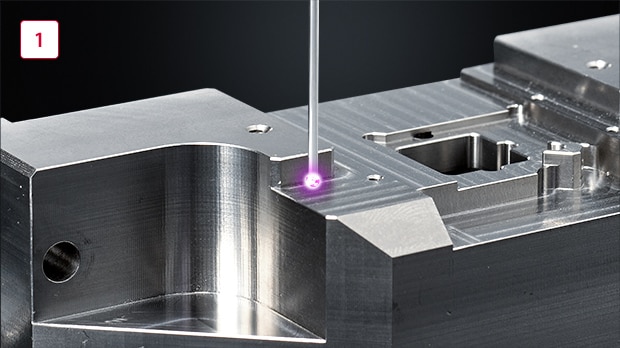

    Aanraaksonde: 3D-meting van driedimensionale objecten
  • 2

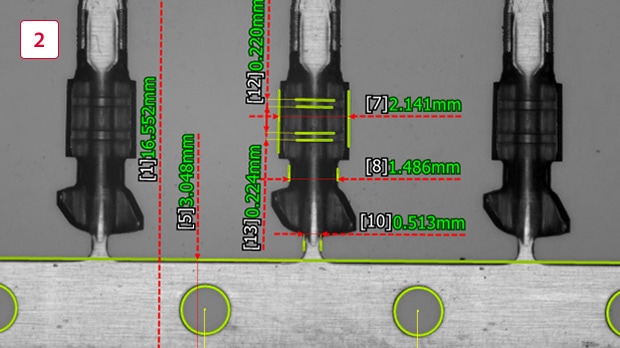

    Camera met ultrahoge resolutie: Beelden meten met hoge nauwkeurigheid
  • 3

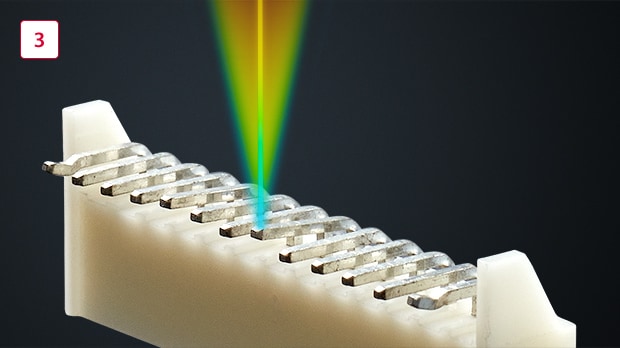

    Meerkleurenlaser: Hoogtemeting in een oogopslag

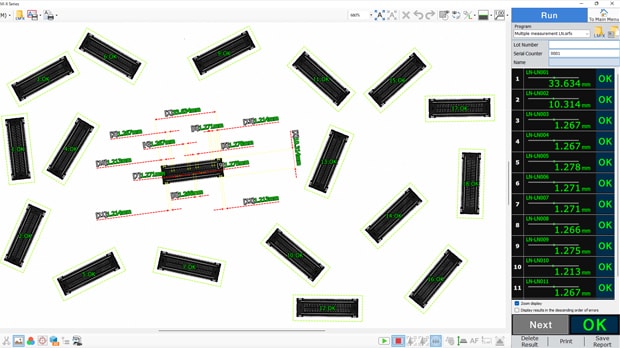

Meet tot 5000 locaties met maximaal 1000 onderdelen

Snelle, gelijktijdige meting is mogelijk, zelfs wanneer meerdere onderdelen zijn geplaatst op de objecttafel. Gebruik van fixeermallen is niet nodig.

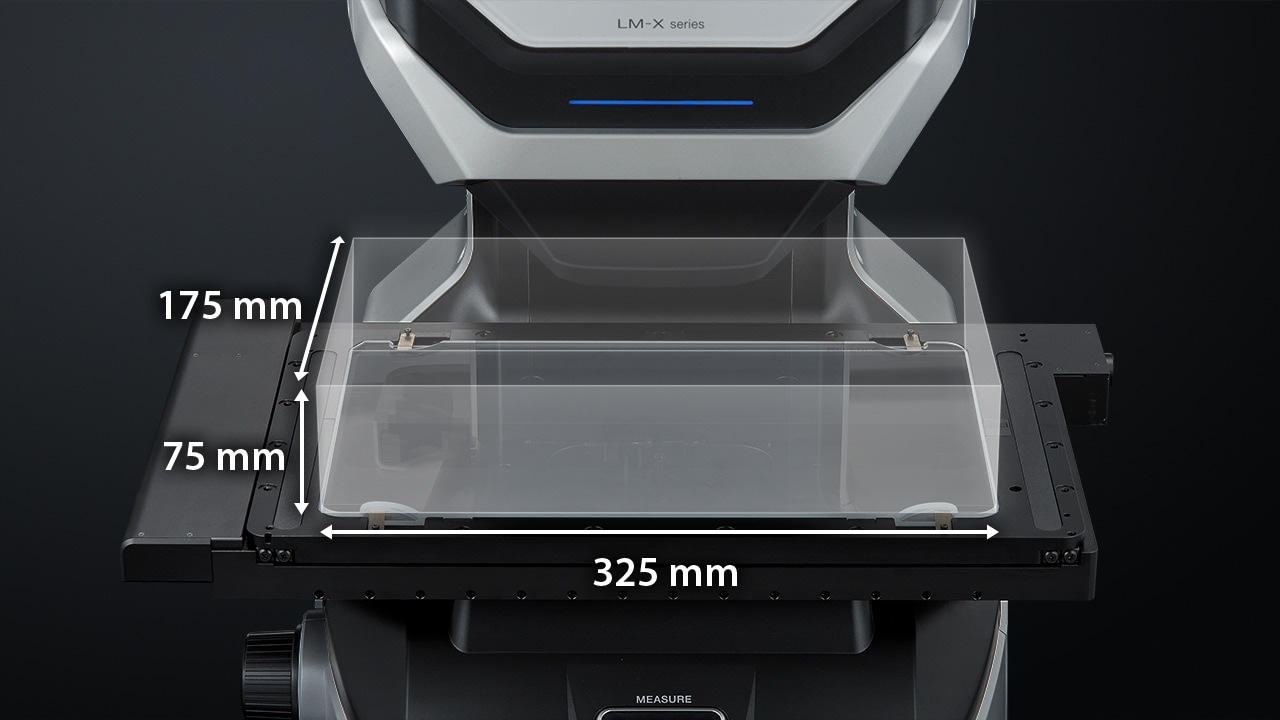

Grote, trillingsarme objecttafel voor metingen met hoge snelheid

De grote tafel heeft een maximaal meetoppervlak van 175 × 325 mm en werkhoogte van 75 mm. Het nieuwe ontwerp verlaagt de wrijving tussen de motor en de opvoerschroeven zoveel mogelijk, hetgeen snelle en stabiele metingen mogelijk maakt zonder het onderdeel vast te zetten.
