Pomiar 3D złączy

Pomiar 3D złączy

Niedawna popularyzacja sprzętu cyfrowego i urządzeń komunikacyjnych spowodowała wzrost zapotrzebowania na złącza.
W międzyczasie wzrosła również liczba ich typów i zastosowań, co prowadzi do jeszcze większej potrzeby kontroli i analizy produktów. Najnowszy model serii VK-X firmy KEYENCE umożliwia wykonywanie powtarzalnych pomiarów, automatycznego pomiaru wielu miejsc tego samego obiektu i tworzenia szablonów analizy „prawidłowe/nieprawidłowe”.
W tej sekcji przedstawiono informacje techniczne na temat złączy wraz z przykładowymi inspekcjami przy użyciu profilometru powierzchniowego 3D.

Omówienie złączy

Złącze służy do łączenia przewodów w obwodach elektronicznych i komunikacji optycznej. Zastosowanie złączy ułatwia podłączanie/odłączanie i łączenie elementów.

Zalety korzystania ze złączy

  1. (1) Łatwiejsza naprawa dzięki możliwości wymiany elementu na nowy.
  2. (2) Łatwa rozbudowa dzięki modularyzacji.
  3. (3) Większa wydajność dzięki możliwości łatwego montażu części.

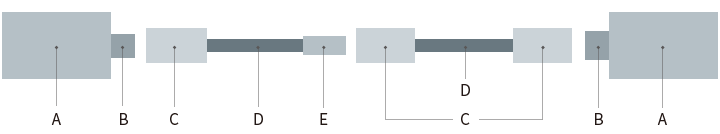

Terminologia dotycząca złączy

A
Urządzenie/panel
B
Gniazdo
C
Wtyczka
D
Przewód
E
Wtyczka typu jack

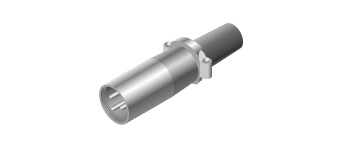

Wtyczka

Strona wtykowa pary współpracujących złączy ze stykiem w kształcie igły.
Używana w połączeniu z wtyczką typu jack.

Wtyczka typu jack

Strona gniazdowa pary współpracujących złączy ze stykiem w kształcie siatki przeznaczony do wkładania wtyczki.

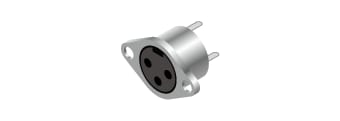

Gniazdo

Do użytku z wtyczką, ale do podłączenia do panelu lub modułu

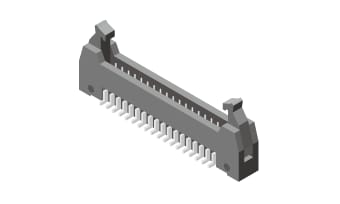

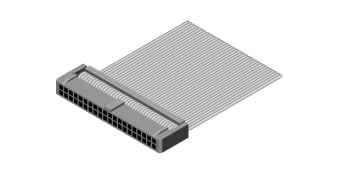

Głowica

Złącze służące do podłączania płaskiego przewodu. Strona wtykowa nazywana jest głowicą i używana jest jako zestaw z gniazdem.

Gniazdo

Złącze służące do podłączania płaskiego przewodu. Strona gniazdowa nazywana jest gniazdem.

Struktura złącza

Styk

Końcówki elektryczne, które się stykają, gdy złącza są połączone. Dwa popularne typy to styki nożowe i styki mieszkowe.

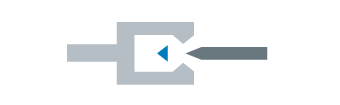

Styk nożowy

Nazwa pochodzi od struktury styku, która jest podobna do noża i widelca.

Styk mieszkowy

Nazwa pochodzi od kształtu styku, który przypomina miech. Styk ten tworzy się przez zgięcie cienkiej płytki i jest wysoce niezawodny ze względu na kontakt powierzchniowy.

Końcówka

Końcówki służą do podłączania do płytki drukowanej. W zależności od wymaganego kierunku montażu można stosować złącza proste i kątowe.

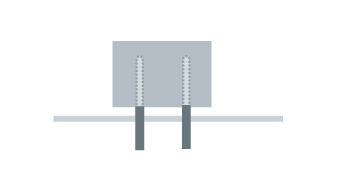

Proste
Kątowe

Obudowa

Obudowa (nazywana również powłoką) jest izolatorem utrzymującym styk.

Cele i kategorie złączy

Połączenie wewnątrz urządzenia

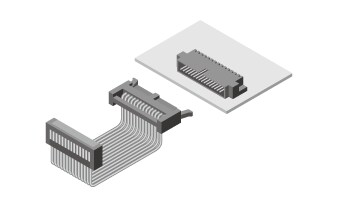

Połączenie z płytką drukowaną i linią

Płaskie połączenia kablowe stosuje się głównie wewnątrz urządzeń.
Składają się z zestawu głowicy i gniazda.

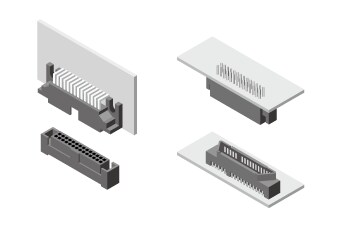

Połączenie płytka-płytka

Kształt złącza różni się, gdy płytki są ułożone na sobie, nad i pod sobą, oraz gdy jedna strona jest podłączona na pionowo. Używane w formie zestawu głowicy i gniazda.

Połączenie między urządzeniami

Gdy złącza używane są między urządzeniami, nazywane są złączami I/O (wejście/wyjście) lub I/F (interfejs). Powszechne są złącza okrągłe, kwadratowe, koncentryczne i optyczne.

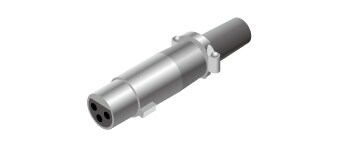

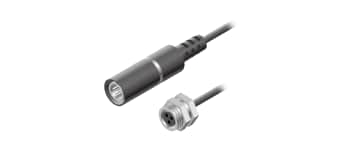

Złącze okrągłe

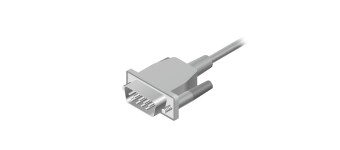

Złącze kwadratowe

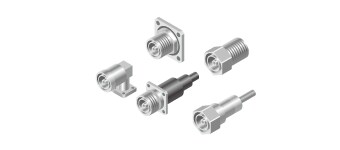

Złącze koncentryczne

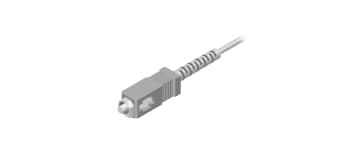

Złącze świetlne

Przykładowe kontrole złączy

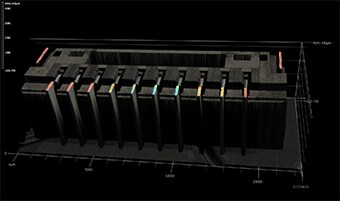

Kontrola współpłaszczyznowości

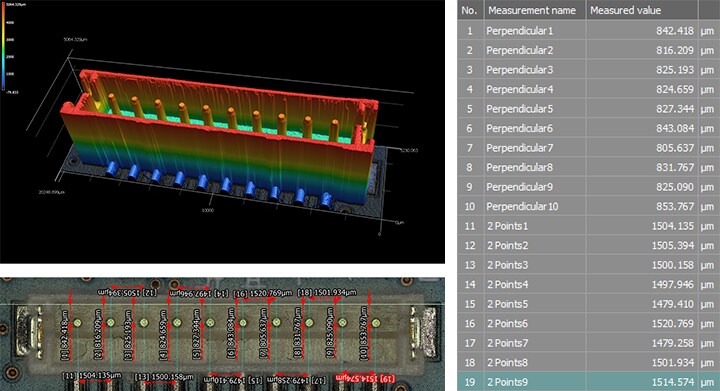

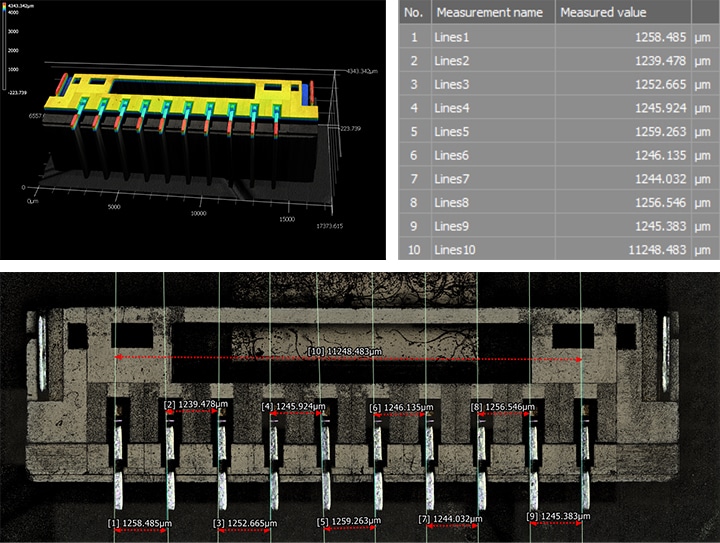

Kontrola odległości
Kontrola płaskiej pozycji pinu

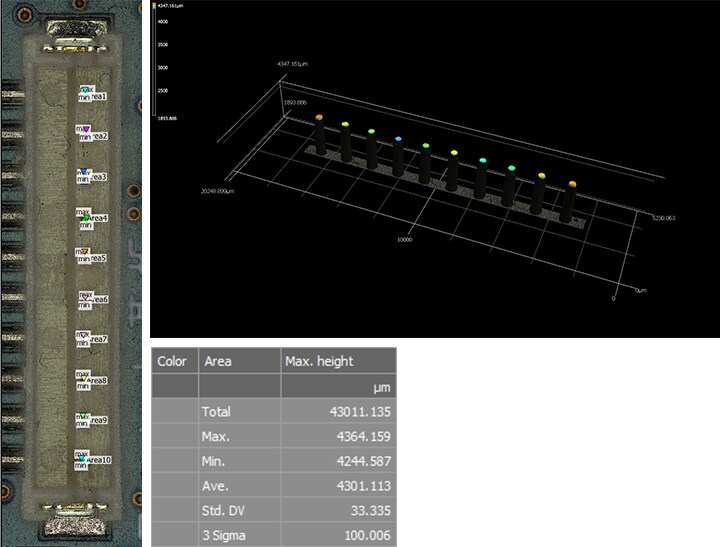

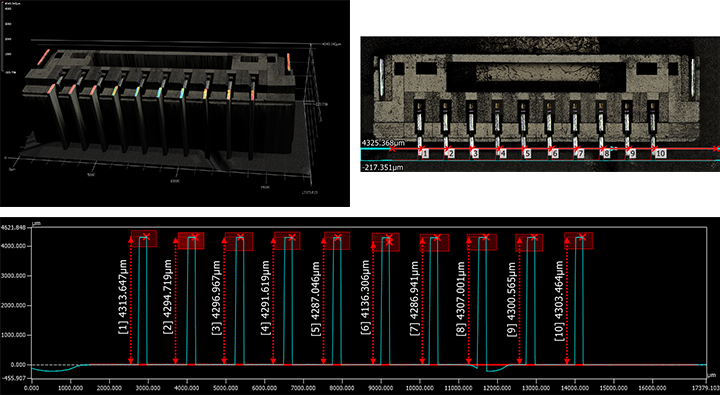

Kontrola wysokości pinu

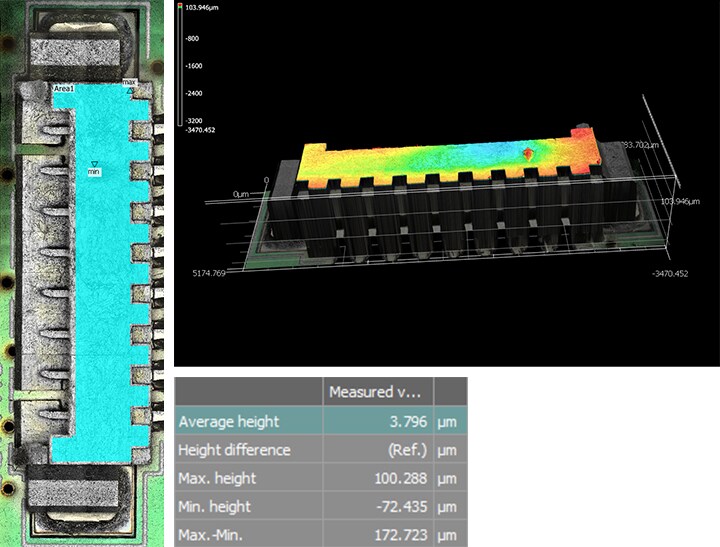

Kontrola deformacji obudowy
Kolorowy wyświetlacz wysokości umożliwia wizualizację wypaczenia.
Funkcja pomiaru powierzchni może również automatycznie mierzyć maksymalne i minimalne punkty na powierzchni.

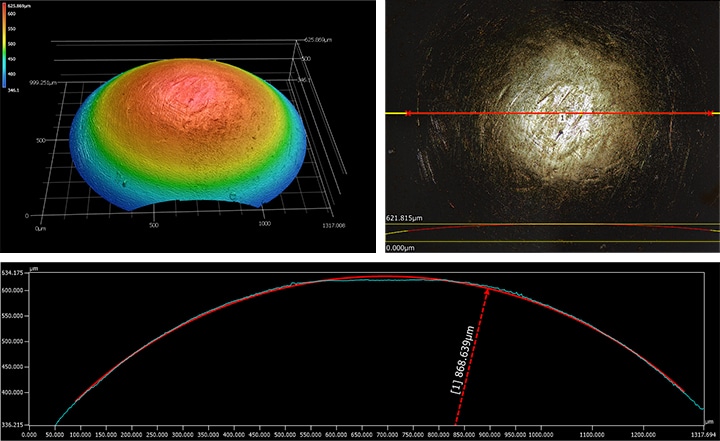

Kontrola kształtu końcówki stykowej
Możliwy jest pomiar mikrostruktur, które są trudne do zmierzenia za pomocą kontaktowych systemów pomiaru kształtu.

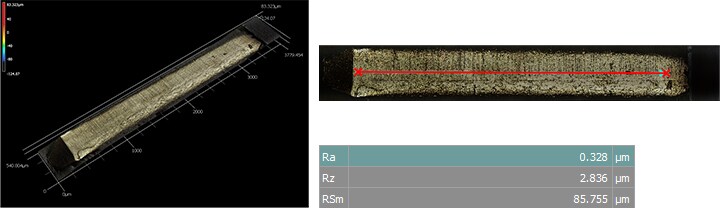

Kontrola chropowatości końcówek
Przekrojowa krzywa pomiarowa

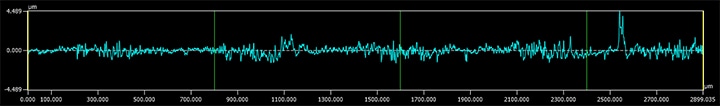

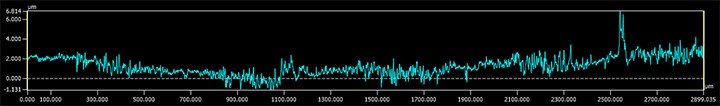

Krzywa chropowatości

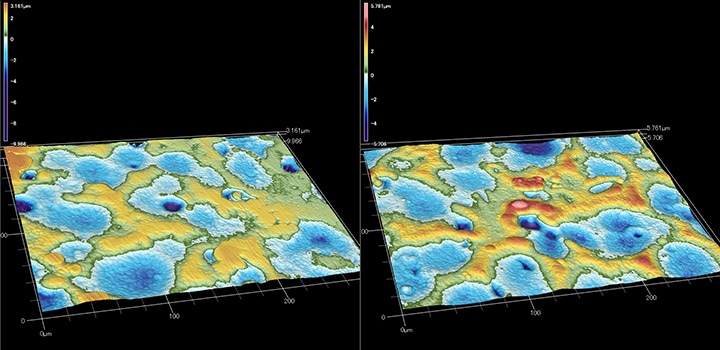

Obraz porównawczy 3D powierzchni końcówki
Odbicie światła różni się między środkiem a obrzeżem końcówek złącza.
Załamany kształt wierzchołka na obrzeżach wskazuje na silne odbicie.
