Funkce HDR (Velký dynamický rozsah)
S digitálním mikroskopem řady VHX od společnosti KEYENCE lze pořizovat snímky s 16bity nebo 65 536 úrovněmi odstupňování barev.
Výsledkem toho jsou snímky s 256krát větším množstvím informací o barvách než u konvenčních 8bitových snímků a více než 16milionkrát vyšší počet reprezentovatelných barev. Všechna tato data jsou následně zpracována mikroskopem VHX, který optimalizuje barvu, jas, kontrast a texturu a poté zobrazí nejvhodnější obraz s ohledem na pozorovaný objekt.
Vzorky, jako jsou cíle s nízkým kontrastem a odrazivé cíle, lze snadno zobrazit s vysokými detaily.
- A
- Barvu inkoustu je možné živě zobrazit
- B
- Texturu povrchu lze pozorovat s lepšími detaily
Mechanismy při získávání 16bitových HDR dat
Aby bylo možné zachytit 16bitový snímek, fotoaparát změní rychlost závěrky a pořídí více snímků s různými úrovněmi jasu. Přestože je s každým snímkem spojeno 16 bitů informací, v daném okamžiku lze zobrazit pouze 8 bitů dat. Uživatel může určit, kterých 8 bitů informací se má zobrazit, aby byly příslušné vlastnosti nebo detaily jasně viditelné.

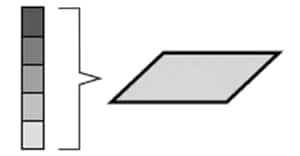

Odstupňování získaná pomocí HDR s jednou rychlostí závěrky
- Potíže
- Úzký rozsah jasu má za následek oblasti snímku s odlesky a tmavými místy (nad a pod saturovanými pixely).
- Není možné vykreslit jemný kontrast.
- Barvy vypadají méně živě a je obtížné rozlišit mezi podobnými odstíny.

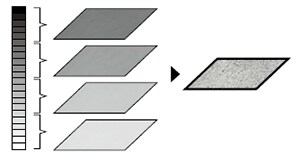

Odstupňování získaná při použití několika rychlostí závěrky
- Řešení
- Široký rozsah úrovní jasu eliminuje odlesky a podexponované oblasti.
- Nepatrné povrchové rysy je možné sledovat v ostrém kontrastu.
- Je možné reprodukovat skutečný vzhled barev s jemnými variacemi.
Vysoce výkonný grafický engine
Řada VHX obsahuje nejpokročilejší grafický engine společnosti KEYENCE, REMAX V, schopný vykreslovat RGB komponenty s 16bitovým odstupňováním, dokonce i při sledování živého náhledu.
Tento procesor byl navržen speciálně pro maximalizaci schopností funkcí VHX – rychlosti, rozlišení, reprodukce reálných barev a provozu.
Výhody HDR [1]
Celý cíl lze nyní pozorovat s konzistentním osvětlením v celém rozsahu; od tmavých štěrbin až po oblasti se silnými odlesky.
Struktury, které nemají téměř žádný kontrast, je možné detailně pozorovat.
Snadno vykreslujte detailní strukturální snímky cílů s nízkým kontrastem.
Výhody HDR [2]
Je možné přesně zachytit i detailní snímky průhledných cílů.
Cíle s jemnými barevnými rozdíly je nyní možné snadno rozlišit.
