Konfokální mikroskop
Existuje mnoho aspektů, které je třeba zvážit s ohledem na funkčnost a provoz konfokálního mikroskopu.
Co je konfokální mikroskop?
Konfokální mikroskopy obsahují dírku před osvětleným prvkem, která blokuje okolní a neostré světlo. To umožňuje mikroskopu použít polohu, která odráží nejintenzivnější světlo, jako skutečnou výšku. Následující část popisuje jednotlivé kroky procesu detekce u konfokálního mikroskopu s 3D laserovým skenováním od společnosti KEYENCE.
Jak konfokální mikroskop funguje?
Následující část vysvětluje konfokální princip ve čtyřech krocích.
1. Průchod světla
- A
- Zdroj světla
- B
- Čočka objektivu
- C
- Cíl
Konfokální mikroskopy propouštějí světlo přes čočku objektivu na cíl. Světlo je zaostřeno přes čočku objektivu do ohniska požadované oblasti měření cíle.
2. Odražené světlo
- A
- Dírka
- B
- Polopropustné zrcadlo
- C
- Osvětlený prvek
Cíl umístěný v ohnisku odráží světlo zpět přes optický systém do polopropustného zrcadla, které směruje světlo do osvětleného prvku.
3. Odražené světlo prochází dírkou
- A
- Koncentrované laserové světlo
- B
- Polopropustné zrcadlo
Dírka umístěná před osvětleným prvkem blokuje veškeré neostré světlo odražené od vzorku.

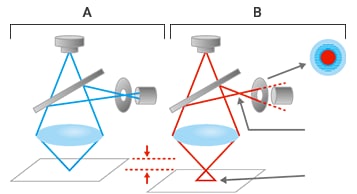

4. Zaostřování
- A
- Se zaostřením
- B
- Bez zaostření
Zaostřeno je pouze světlo procházející dírkou; zbytek světla z konfokálního mikroskopu je absorbován oblastí masky. Pokud cíl není v ohnisku, je světlo zaostřeno na bod odkloněný od dírky, což rozšiřuje světelný paprsek z konfokálního mikroskopu, takže světlo již není zaostřeno na samotnou dírku. To znamená, že se sníží množství světla, které dopadá na osvětlený prvek. Konfokální mikroskop detekuje, zda je cíl v ohnisku na základě intenzity odraženého světla, které se vrací do osvětleného prvku. Ve výsledku světlo dopadne na osvětlený prvek pouze z oblasti cíle, která je zaostřena, a je blokováno ze všech ostatních oblastí.

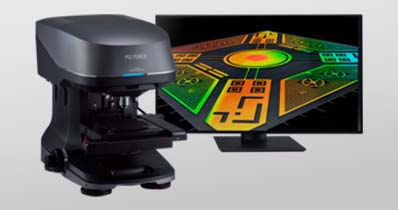

Mikroskop s 3D laserovým skenováním od společnosti KEYENCE využívá konfokální princip v tandemu s laserovým bodovým skenerem k provádění rychlých, přesných a automatizovaných měření jediným kliknutím.
