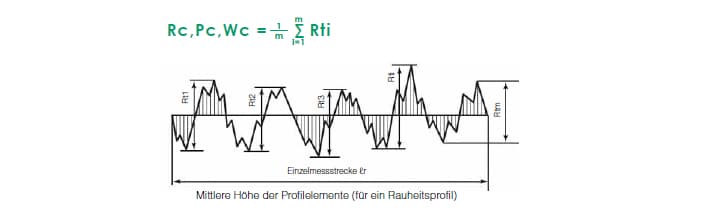

Mittlere Höhe der Profilelemente (Rc, Pc, Wc)
Die mittlere Höhe der Profilelemente ist der Mittelwert der Höhe der Kurvenelemente entlang der Einzelmessstrecke. Ein Profilelement besteht aus einer Spitze und einem benachbarten Tal. Die Spitzen (Täler), aus denen das Element besteht, haben Standards fürMindesthöhe und Mindestlänge, unter denen sie als Bildrauschen behandelt und als Teil des vorhergehenden Tales(Spitze) betrachtet werden, wenn die Höhe (Tiefe) weniger als 10% der maximalen Höhe, oder die Länge weniger als 1% der Segmentlänge beträgt.
Oberflächenrauheit Parameter
Im vorliegenden Abschnitt werden die wesentlichen Parameter von ISO 4287:1997 erläutert. Jeder Parameter wird entsprechend dem Primärprofil (P), dem Rauheitsprofil(R) und dem Welligkeitsprofil (W) klassifiziert, um die unterschiedlichen Aspekte des Profils zu bewerten. (Beim Vergleich zwischen den Wellenlängen der Welligkeit und den Komponenten des Primärprofils bezieht sich die Oberflächenrauheit auf die Rauheit derjenigen Komponente mit der vergleichsweise kürzeren Wellenlänge).
