Materialanteilkurve (BAC)

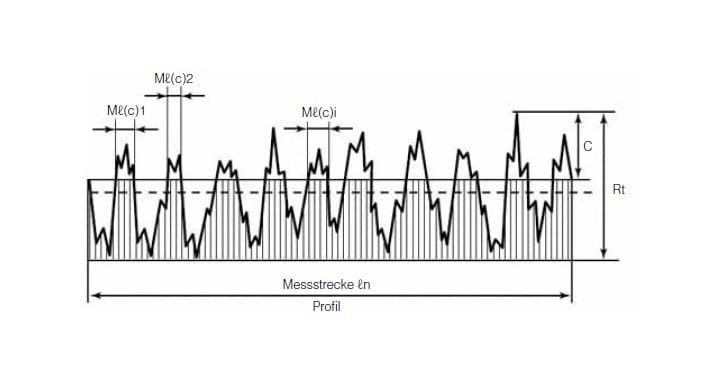

Die Materialanteilkurve zeigt die Kurve des Lastlängenverhältnisses, das aus der Abschneideschwellen- (c) Funktion bestimmt wurde. Das Lastlängenverhältnis ist das Verhältnis (%), das man erhält durch Division der gesamten Länge der Kurvendatenlängen, die die Abschneideschwelle überschreiten,durch die Gesamtlänge (rn).
Die Anzahl der Datenpunkte N ist das Geringere von 4096 und (Maximale Höhe / Z-Kalibrierung). Die maximale Höhe wird dividiert durch (N-1), um den Abstand zu erhalten, der dann für die Abschneideschwelle herangezogen wird. Jeder Höhe wird BAC (n) als ihr Lastlängenverhältnis zugewiesen. n = N ist die Minimalhöhe. BAC (N) = 100,0, jedoch ist BAC (0) nicht notwendigerweise gleich 0,0. Das Lastlängenverhältnis wird als Prozentsatz auf der Abszisse angezeigt, während die Abschneideschwelle auf der Ordinate in μm angezeigt wird. (Die Abschneidehöhe liegt im selben Bereich wie die Profilkurvengrafik.)
Oberflächenrauheit Parameter
Im vorliegenden Abschnitt werden die wesentlichen Parameter von ISO 4287:1997 erläutert. Jeder Parameter wird entsprechend dem Primärprofil (P), dem Rauheitsprofil(R) und dem Welligkeitsprofil (W) klassifiziert, um die unterschiedlichen Aspekte des Profils zu bewerten. (Beim Vergleich zwischen den Wellenlängen der Welligkeit und den Komponenten des Primärprofils bezieht sich die Oberflächenrauheit auf die Rauheit derjenigen Komponente mit der vergleichsweise kürzeren Wellenlänge).
