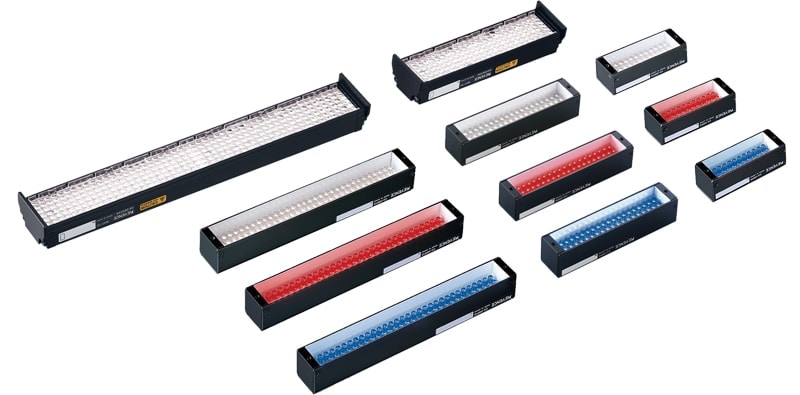

Barre lumineuse / Éclairage linéaire Des modèles haute intensité en complément de la gamme KEYENCE de barres lumineuses
CA-DB/CA-DBxW
Techniques d’éclairage avec des barres lumineuses

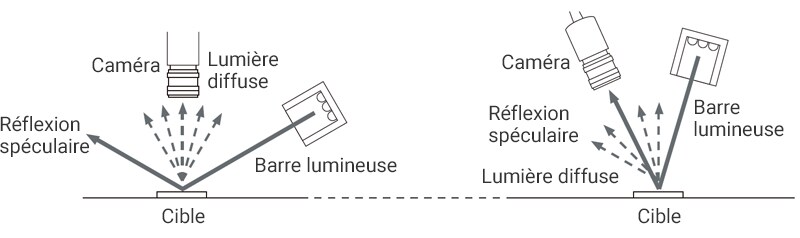

Disposition de la caméra/de l’éclairage
Les barres lumineuses peuvent être utilisées pour créer une bande de lumière le long du contour d’une cible. En fonction de l’angle de l’éclairage et de la caméra, la barre lumineuse peut être utilisée pour renforcer ou réduire la réflexion spéculaire d’une cible. Pour mettre en évidence une caractéristique sous réflexion spéculaire (par exemple l’extrémité d’une broche), la lumière doit être réfléchie directement vers la caméra. Pour éliminer la réflexion spéculaire (taches lumineuses), la lumière ne doit pas être réfléchie directement vers la caméra.
Modèle forte intensité équipé de microlentilles ajouté à la gamme
Un modèle haute intensité équipé de microlentilles (CA-DBxW) a été ajouté à la gamme. En lumière blanche, ce modèle atteint une intensité lumineuse qui est approximativement quatre fois celle du modèle classique. * Ce modèle peut fournir un éclairage haute intensité sur une large surface. En outre, aucune vis n’est nécessaire pour fixer la plaque de diffusion (incluse) du modèle haute intensité, ce qui élimine les problèmes de chute de vis à cause des vibrations.
- Valeur type avec une DTE de 50 mm

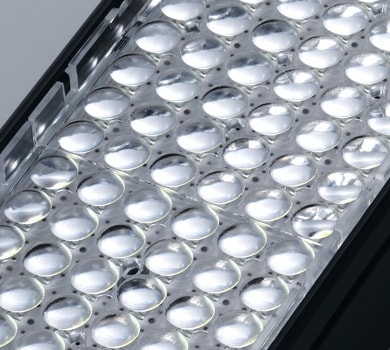

Nouvelles microlentilles
Application
Pièces en plastique sur un convoyeur

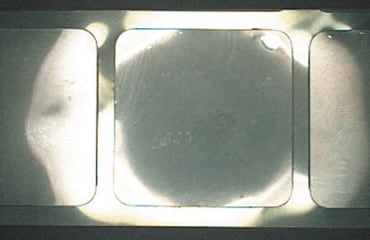

Avec un éclairage standard

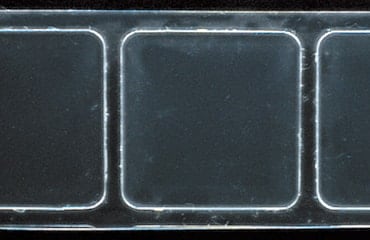

Avec des barres lumineuses
Détection de traitement de surface

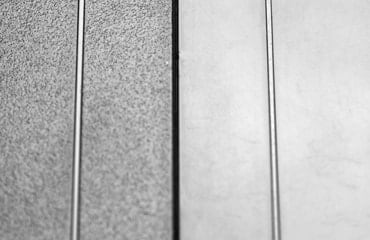

Avec un éclairage standard

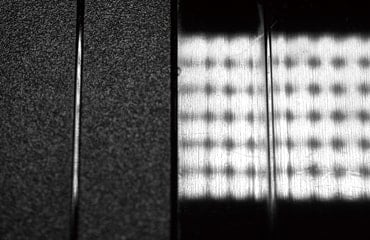

Avec des barres lumineuses
