Éclairage coaxial (vertical)L’éclairage coaxial vertical émet de la lumière selon l’axe de la caméra et de l’objectif.

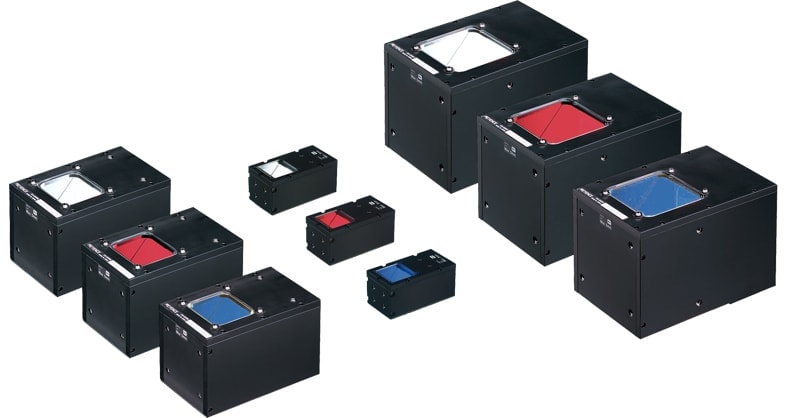

CA-DX
Techniques d’éclairage avec un éclairage coaxial
L’éclairage coaxial émet la lumière latéralement vers un semi-miroir. Le miroir réfléchit la lumière vers la cible. La lumière provenant de la réflexion spéculaire est réfléchie vers la caméra, alors que la lumière diffuse réfléchie par la cible est bloquée. Cette méthode permet de créer un contraste au niveau du contour de la cible. Plus la distance entre l’éclairage et la cible augmente, plus la lumière diffuse est bloquée, ce qui améliore le contraste et la définition de l’image.
Disposition de la caméra/ de l’éclairage
Application

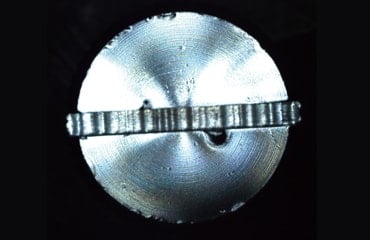

Pièce emboutie

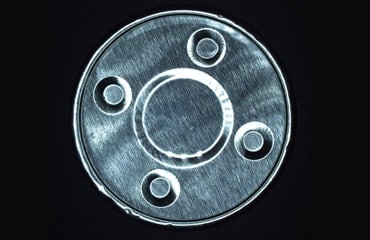

Avec un éclairage standard

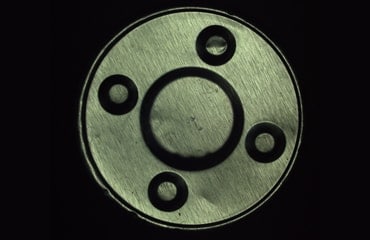

Avec un éclairage coaxial
Tête de vis

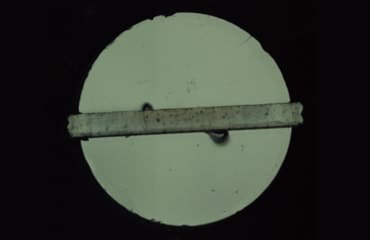

Avec un éclairage standard
Avec un éclairage coaxial
Pièces métalliques

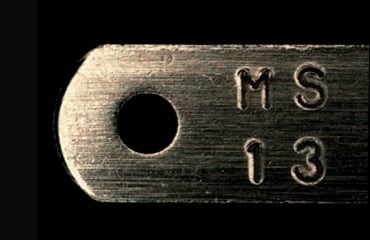

Avec un éclairage standard

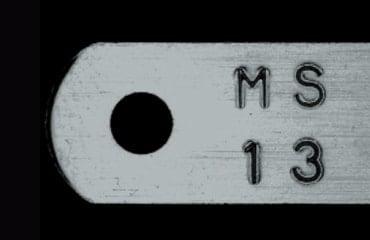

Avec un éclairage coaxial
Pièces en verre

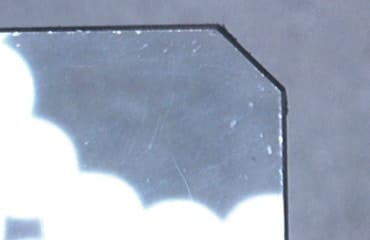

Avec un éclairage standard

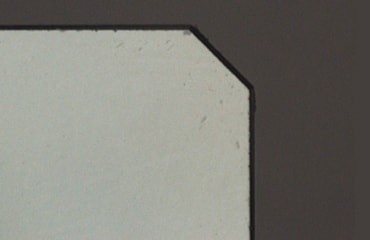

Avec un éclairage coaxial
