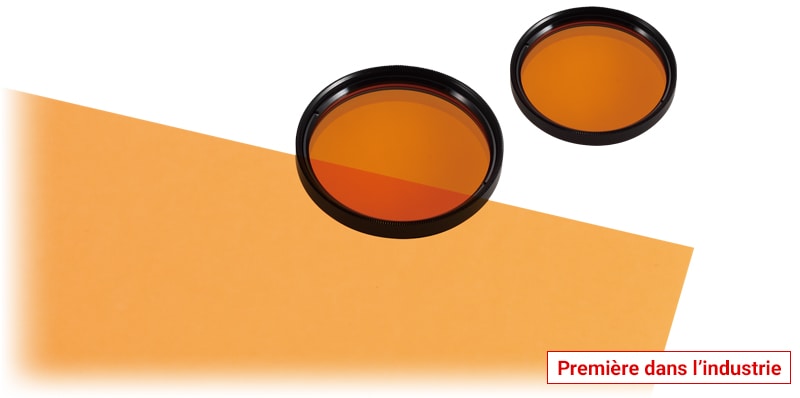

Feuille de conversion de longueur d’ondePour effectuer des inspections en rétro-éclairage dans les endroits où l’installation d’un tel système est en pratique impossible
CA-DWC30
Mécanisme de conversion des longueurs d’onde
L’utilisation conjointe de la feuille de conversion de longueur d’onde, de la LED bleue et du filtre bloquant le bleu génère une technologie d’éclairage totalement innovante permettant d’obtenir des images en rétroéclairage avec de la lumière réfléchie.
Lumière ambiante uniquement.

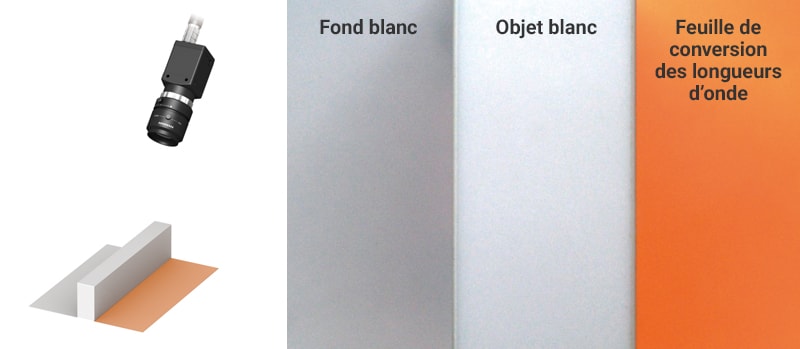

L’image ci-contre est obtenue en plaçant l’objet blanc sur la feuille de conversion de longueur d’onde et la feuille blanche.
Installez une barre de lumière bleue.

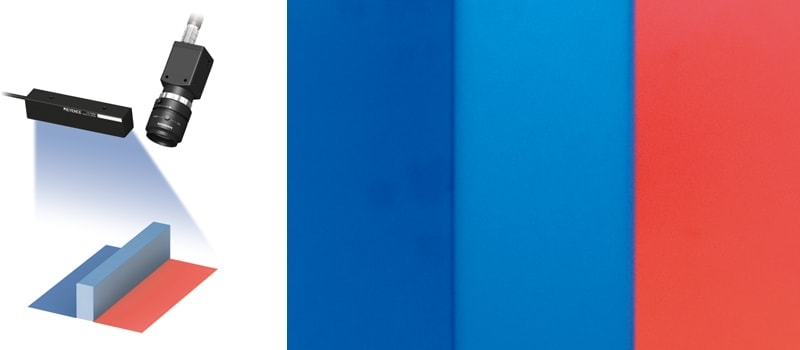

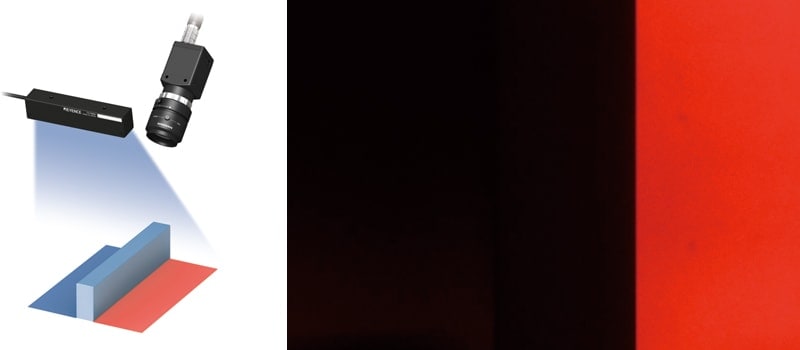

L’image ci-contre est obtenue sous un éclairage à LED bleu. Le fond blanc et la feuille blanche apparaissent en bleu. La feuille de conversion des longueurs d’onde convertit la lumière bleue en orange teinté de rouge et réfléchit cette couleur.
Installez également sur l’objectif un filtre bloquant la lumière bleue.
Le filtre absorbant le bleu bloque les longueurs d’onde réfléchies dans le bleu : seule la lumière provenant de la feuille de conversion des longueurs d’onde pénètre dans l’objectif. Il est ainsi possible d’obtenir une image de l’objet blanc avec un rétroéclairage.
Application
Alignement

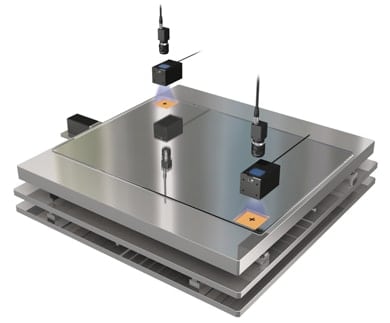

Les contraintes de câblage rendent l’installation d’éclairages difficile sur un support mobile. Or parfois, le contraste obtenu uniquement avec de la lumière réfléchie est insuffisant. L’emploi de la feuille de conversion de longueur d’onde permet dans ce cas d’obtenir sans aucun câblage des images rétro-éclairées autorisant des détections stables.
Avec uniquement la lumière bleue réfléchie

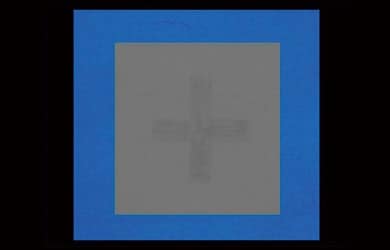

Le contraste sur le repère d’alignement est insuffisant, ce qui rend impossible une détection stable.
Avec la feuille de conversion de longueur d’onde

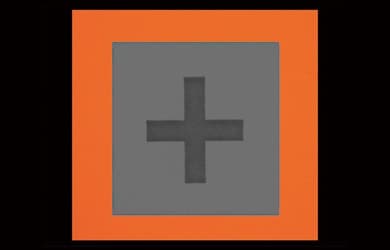

Le contraste obtenu est équivalent à celui d’images capturées avec un véritable rétro-éclairage, ce qui permet un alignement plus précis.
Contrôle des surfaces de liquides

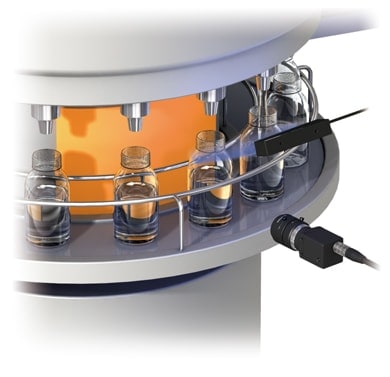

Imaginez une ligne de remplissage sur laquelle il n’est pas possible d’installer un rétro-éclairage, ce qui impose d’utiliser de la lumière réfléchie pour inspecter la surface du liquide. Même si l’éclairage doit être installé dans un espace réduit, il est possible d’obtenir des images en rétro-éclairage en entourant l’objet en rotation avec la feuille de conversion de longueur d’onde.
Avec uniquement la lumière bleue réfléchie

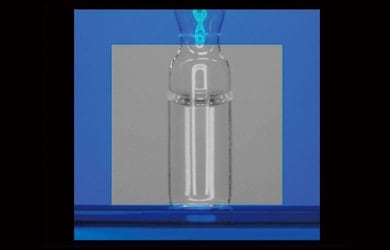

Les reflets à la surface de l’objet empêchent d’obtenir une image stable de la surface du liquide.
Avec la feuille de conversion de longueur d’onde

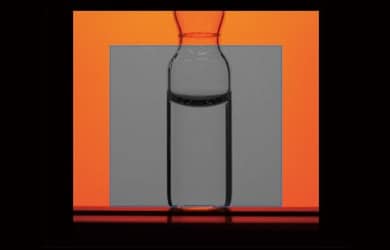

Seule la surface du liquide ressort clairement sous la forme d’une image rétro-éclairée, autorisant ainsi une inspection stable des surfaces liquides.
La surface de la feuille de conversion des longueurs d’onde peut être souillée par des corps étrangers. Même dans ce cas, le produit demeure dans les normes pour l’inspection, et les corps étrangers ne signalent pas que le produit est défectueux.
