HDR (szeroki zakres dynamiczny)
- Funkcja HDR (szeroki zakres dynamiczny)
- Mechanizmy uzyskiwania 16-bitowych danych HDR
- Zalety HDR [1]
- Zalety HDR [2]
Funkcja HDR (szeroki zakres dynamiczny)
Z Mikroskopem cyfrowym KEYENCE Serii VHX, obrazy mogą być przechwytywane z 16-bitową gradacją kolorów lub z 65 536 poziomami gradacji kolorów.
Dzięki temu obrazy zawierają 256 razy więcej informacji o kolorach niż konwencjonalne 8-bitowe obrazy, a liczba możliwych do przedstawienia kolorów zwiększa się ponad 16 milionów razy. Wszystkie te dane są następnie przetwarzane przez VHX, który optymalizuje kolor, jasność, kontrast i teksturę, a następnie wyświetla najbardziej odpowiedni obraz obserwowanego obiektu.
Próbki, takie jak obiekty o niskim kontraście i odbiciu, mogą być łatwo obrazowane z wysoką szczegółowością.
- A
- Kolor atramentu może być przedstawiony realistycznie
- B
- Teksturę powierzchni można obserwować z większą szczegółowością
Mechanizmy uzyskiwania 16-bitowych danych HDR
Aby przechwycić 16-bitowy obraz, kamera zmienia czas otwarcia migawki i wykonuje wiele zdjęć przy różnych poziomach jasności. Chociaż z każdym obrazem związanych jest 16 bitów informacji, w danym momencie można wyświetlić tylko 8 bitów danych. Użytkownik może określić, które 8 bitów informacji ma być wyświetlane, tak aby odpowiednia cecha lub szczegół były wyraźnie widoczne.

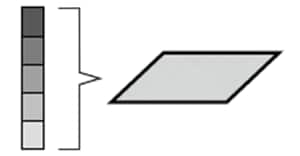

Gradacje uzyskane przy zastosowaniu jednego czasu otwarcia migawki
- Trudności
- Wąski zakres jasności powoduje powstawanie obszarów obrazu z blaskiem i ciemnymi plamami (przesycone i niedostatecznie nasycone piksele).
- Nie można oddać subtelnego kontrastu.
- Kolory wydają się mniej żywe i trudno jest odróżnić podobne odcienie.

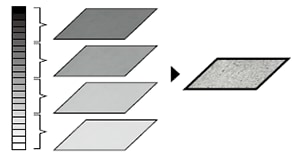

Gradacje uzyskane przy zastosowaniu różnych czasów otwarcia migawki
- Rozwiązania
- Szeroki zakres poziomów jasności eliminuje blask i niedoświetlone obszary.
- Drobne cechy powierzchni mogą być widoczne w ostrym kontraście.
- Możliwość odtworzenia prawdziwego wyglądu kolorów z subtelnymi różnicami.
Wysokowydajny silnik graficzny
Seria VHX zawiera najbardziej zaawansowany silnik graficzny REMAX V firmy KEYENCE, który umożliwia renderowanie komponentów RGB z 16-bitową gradacją, nawet podczas oglądania obrazu na żywo.
Ten procesor został zaprojektowany specjalnie w celu zmaksymalizowania możliwości funkcji VHX – szybkości, rozdzielczości, odwzorowania rzeczywistych kolorów i pracy.
Zalety HDR [1]
Cały obiekt może być teraz obserwowany ze spójnym oświetleniem na całej powierzchni, od ciemnych szczelin po obszary z nadmiernym blaskiem.
Struktury, które nie mają prawie żadnego kontrastu, mogą być obserwowane ze szczegółami.
Z łatwością można uzyskać szczegółowe obrazy strukturalne obiektów o niskim kontraście.
Zalety HDR [2]
Nawet szczegółowe obrazy przezroczystych obiektów mogą być dokładnie przechwycone.
Obiekty o subtelnych różnicach kolorystycznych mogą być teraz łatwo rozróżnione.
