Mikroskop konfokalny
Funkcjonalność i działanie mikroskopu konfokalnego wymaga rozważenia wielu aspektów.
Co to jest mikroskop konfokalny?
Mikroskopy konfokalne są wyposażone w otwór przed elementem odbierającym światło, aby zablokować światło z otoczenia i światło nieostre. Dzięki temu mikroskop wykorzystuje pozycję, w której odbijało się najintensywniejsze światło, jako rzeczywistą wysokość. W poniższej części opisano poszczególne etapy procesu wykrywania laserowego skaningowego mikroskopu konfokalnego KEYENCE 3D.
Jak działa mikroskop konfokalny?
W poniższej części wyjaśniono zasadę działania mikroskopu konfokalnego w czterech krokach.
1. Przechodzenie światła
- A
- Źródło światła
- B
- Soczewka obiektywu
- C
- Obiekt
Mikroskopy konfokalne przekierowują światło przez obiektyw na obiekt. Światło zostaje skupione przez soczewkę obiektywu w ognisku żądanego obszaru pomiarowego obiektu.
2. Światło odbite
- A
- Otwór
- B
- Półlustro
- C
- Element odbierający światło
Obiekt umieszczony w ognisku odbija światło z powrotem przez układ optyczny do półlustra, które kieruje światło do elementu odbierającego światło.
3. Światło odbite przechodzi przez otwór
- A
- Skupione światło lasera
- B
- Półlustro
Otwór umieszczony przed elementem odbierającym światło blokuje całe światło nieostre odbite od próbki.

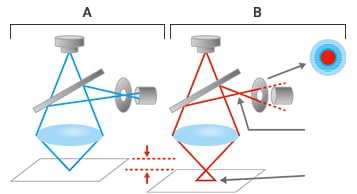

4. Ustawianie ostrości
- A
- Po ustawieniu ostrości
- B
- Gdy brak ostrości
Tylko światło przechodzące przez otwór zostaje skupione; reszta światła z mikroskopu konfokalnego jest pochłaniana przez obszar maski. Jeśli obiekt nie znajduje się w ognisku, światło zostaje skupione na punkcie odsuniętym od otworu, co poszerza wiązkę światła z mikroskopu konfokalnego tak, że światło nie jest już skupione na samym otworze. To oznacza, że ilość światła, które pada na element odbierający światło, jest zmniejszona. Mikroskop konfokalny wykrywa, czy obiekt znajduje się w ognisku, na podstawie intensywności odbitego światła, które powraca do elementu odbierającego światło. W rezultacie światło dociera do elementu odbierającego światło tylko z ostrego obszaru obiektu i jest blokowane z wszystkich innych obszarów.
Laserowy mikroskop skaningowy KEYENCE 3D wykorzystuje zasadę konfokalną w połączeniu z laserowym skanerem punktowym, aby zapewnić wykonanie szybkich, dokładnych i zautomatyzowanych pomiarów za pomocą jednego kliknięcia.
