Was sind Graviermaschinen?

Graviermaschinen sind Geräte, die eine Beschriftung durchführen, meist eine Schrift auf Metall aufbringen.
Feinmechaniker verwenden diese manuellen Maschinen, um zum Beispiel eine Skala aufzubringen.
Auch eine Prägung auf Geschenkpapier, Notizbüchern, etc. wird mit einer bemusterten Walze hergestellt - und gilt somit technisch als Gravur.
In diesem Abschnitt werden die verschiedenen Arten, Prinzipien und Merkmale von Graviermaschinen vorgestellt.

Graviermaschinentypen

Graviermaschinen gibt es in verschiedenen Ausführungen, die je nach Faktoren wie Material und Aussehen des Objekts und dem Zweck der Gravur eingesetzt werden.

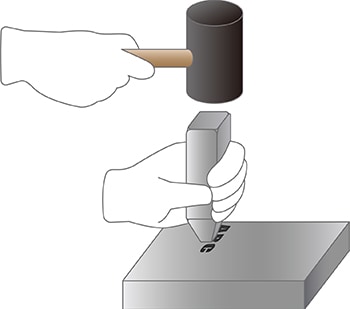

Handgravur

Der Stempel wird von Hand gehalten und von oben mit einem Hammer angeschlagen. Die gravierten Zeichen sind sehr tief und fest. Diese Art der Gravur wird verwendet, um Text zu erstellen, der resistent gegen Abnutzungen ist, wie tiefe Kratzer oder Reibung.
Es eignet sich zum Gravieren von Teilen aus Materialien wie Aluminium, Stahl und Messing sowie zum Gravieren von schweren und schwer beweglichen Gegenständen.

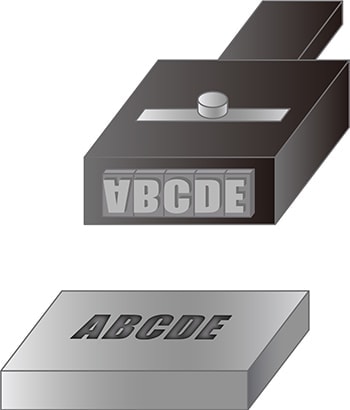

Haltergravur (Satzmarkierung)

Diese Art der Gravur eignet sich für weniger Zeichen oder Ziffern. Diese werden in einzelne Stempel aneinandergereiht. Wenn eine übersehbare Anzahl an Zeichen graviert werden müssen, kann diese Methode verwendet werden, um in kurzer Zeit sauber ausgerichtete Zeichen zu gravieren. Dieses Werkzeug kann auch an einer Presse oder Walze befestigt werden. Es eignet sich zum Gravieren von Typenschildern und anderen Teilen aus Materialien wie Aluminium, Stahl, Edelstahl und Messing.

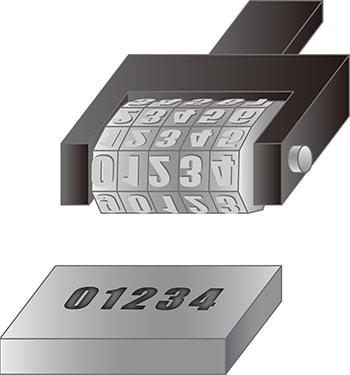

Nummerngravur

Die zu gravierenden Zeichen werden mit Wählscheiben ausgewählt. Dieses Werkzeug kann auch an einer Presse befestigt werden. Dieses Verfahren wird verwendet, um fortlaufende Zahlen, Modellnummern, Seriennummern und Chargennummern zu gravieren. Es eignet sich zum Gravieren von Typenschildern und anderen Teilen aus Materialien wie Aluminium, Stahl und Messing sowie zum Gravieren von schweren und schwer beweglichen Gegenständen.

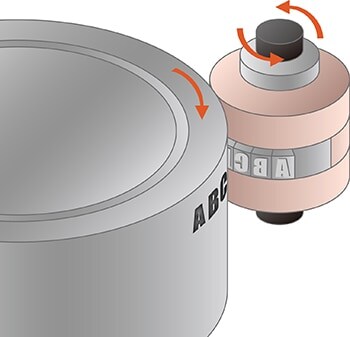

Rollenmarkierung

Diese Methode kann verwendet werden, um gekrümmte Oberflächen mit mehreren Ziffern pro Gravurvorgang zu beschriften, indem die Stempel horizontal in einem Ring ausgerichtet werden.

Druckmarkierung

Diese Graviermaschine nutzt eine Methode wie beim Stanzen. Objekte werden durch federnde Stöße direkt graviert.

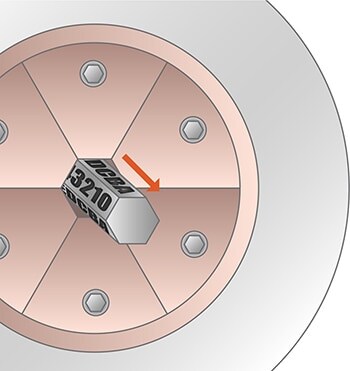

Spannmarkierung

Dies ist eine Graviermaschine, die mehrere Flächen von hexagonalen und achteckigen Objekten gleichzeitig beschriften kann. Sie eignet sich für Objekte mit mehreren Flächen wie Kupplungen und Muttern.

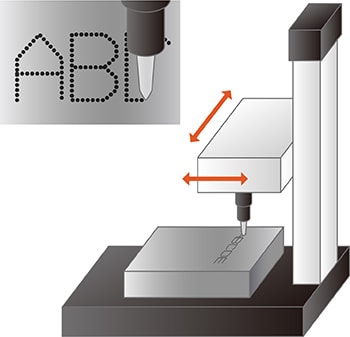

Luftstift (Punktgraviermaschine)

Der Stift, der als Beschriftungsstift bezeichnet wird, wird mit Luftdruck oder einem Motor angetrieben, um die Oberfläche des Objekts mit zu Buchstaben oder Zahlen aufgereihten Punkten zu gravieren. Diese Methode wird auch Mikroanschlagsgravur bezeichnet. Sie eignet sich hervorragend zum Gravieren von sehr harten Materialien und unebenen Metalloberflächen oder Verbundkunststoffen. Die Gravur ist unabhängig von der Oberflächenbeschaffenheit (nass, staubig usw.) des Objekts möglich.

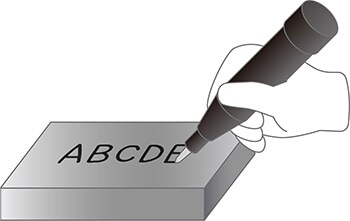

Elektrischer Gravierstift

Die scharfe Spitze, die als Bit bezeichnet wird, wird mit hoher Geschwindigkeit (2.000 bis 40.000 U/min) gedreht, um das Objekt zu gravieren.
Die Arbeit wird hauptsächlich von Hand ausgeführt, so dass es Grenzen für die Einsatzbereiche von elektrischen Gravierstiften in der industriellen Serienfertigung gibt. Es gibt jedoch eine große Vielfalt an verschiedenen Arten von Bits. Dadurch können verschiedene Materialien durch einfaches Wechseln des Bits graviert werden.
