HDR (High Dynamic Range)
- De functie HDR (High Dynamic Range)
- Mechanismen achter het verkrijgen van 16-bits HDR-gegevens
- Voordelen van HDR [1]
- Voordelen van HDR [2]
De functie HDR (High Dynamic Range)
Met de digitale microscopen uit de VHX-reeks van KEYENCE kunnen beelden worden vastgelegd met 16-bits of 65.536 kleurschakeringen.
Dit resulteert in beelden met 256 keer meer kleurinformatie dan conventionele 8-bits beelden en verhoogt het aantal weer te geven kleuren met meer dan 16 miljoen keer. Al deze gegevens worden vervolgens verwerkt door de VHX, die de kleur, de helderheid, het contrast en de textuur optimaliseert en vervolgens het meest geschikte beeld voor het waargenomen object weergeeft.
Monsters zoals contrastarme en reflecterende doelen kunnen gemakkelijk en gedetailleerd in beeld worden gebracht.
- A
- De kleur van de inkt kan levendig worden weergegeven
- B
- Oppervlaktestructuur kan met meer details worden waargenomen
Mechanismen achter het verkrijgen van 16-bits HDR-gegevens
Om een 16-bits beeld te kunnen vastleggen, varieert de sluitertijd in de camera en worden meerdere beelden op verschillende helderheidsniveaus gemaakt. Hoewel elk beeld 16 bits aan informatie bevat, kunnen op een bepaald moment niet meer dan 8 bits aan gegevens worden weergegeven. Een gebruiker kan aangeven welke 8-bits gegevens moeten worden weergegeven, zodat het juiste kenmerk of het juiste detail duidelijk in beeld wordt gebracht.

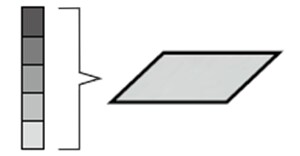

Gradaties verkregen met één sluitertijd
- Knelpunten
- Een smal helderheidsbereik resulteert in een beeld met schitteringen en donkere vlekken (over- en onderverzadigde pixels).
- Subtiele contrasten kunnen niet worden weergegeven.
- De kleuren lijken minder levendig en het is lastig om vergelijkbare tinten van elkaar te onderscheiden.

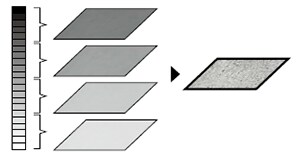

Gradaties verkregen met meerdere sluitertijden
- Oplossingen
- Door een breed scala aan helderheidsniveaus worden schitteringen en onderbelichte gebieden voorkomen.
- Minuscuul kleine onregelmatigheden in oppervlakken kunnen in scherp contrast worden bekeken.
- Ware kleuren met subtiele verschillen kunnen worden gereproduceerd.
Hoogwaardige grafische enige
De VHX-serie bevat de REMAX V, de meest geavanceerde grafische engine van KEYENCE, waarmee RGB-componenten met 16-bits gradaties kunnen worden weergegeven, zelfs tijdens het bekijken van een live beeld.
Deze processor is specifiek ontworpen om de mogelijkheden van de VHX-functies - snelheid, resolutie, reproductie in echte kleuren en bediening - te maximaliseren.
Voordelen van HDR [1]
Het hele doel kan nu worden waargenomen met een consistente verlichting; van donkere spleten tot gebieden met een allesoverheersende schittering.
Structuren zonder vrijwel enig contrast kunnen in detail worden waargenomen.
Gemakkelijk weergeven van gedetailleerde structurele beelden van doelen met een laag contrast.
Voordelen van HDR [2]
Zelfs gedetailleerd beelden van transparante doelen kunnen nauwkeurig worden vastgelegd.
Doelen met subtiele kleurverschillen kunnen nu gemakkelijk van elkaar worden onderscheiden.
