CODE 128 a GS1-128

Složení kódu CODE 128

Základní složení je následující:

• Existují 4 typy velikosti čar.
• Jeden znak je znázorněn 3 čárami a 3 mezerami (celkem šest prvků).
• Počáteční znak má tři typy: „CODE-A“, „CODE-B“ a „CODE-C“. Type počátečního znaku určuje složení následujících znaků. (Tabulku složení znaků najdete zde. Pokud je například jako počáteční znak použit znak CODE A, lze vyjádřit znaky uvedené ve sloupci CODE-A.)

• Při použití CODE-C lze jedním typem sekvence čar vyjádřit dvouciferná čísla. To umožňuje velmi vysokou hustotu dat.
• Při použití znaků kódové sady (CODE-A, CODE-B a CODE-C) se čárový kód zahájený počátečním znakem CODE-A může během zpracování čárového kódu změnit tak, aby bylo možné použít znaky ve sloupcích CODE-B nebo CODE-C.
• Při použití volby „SHIFT“ se na znak v následujícím sloupci (A na B, B na C, C na A) může změnit jen jeden znak vedle SHIFT. (Je to podobné jako při použití klávesy SHIFT na počítačové klávesnici.)
• Jako kontrolní číslice se používá Modulus 103.

Stáhnout

Složení kódu CODE 128

Numerická hodnota	CODE A	CODE B	CODE C	Sekvence čar
0	SP	SP	00
1	!	!	01
2	"	"	02
3	#	#	03
4	$	$	04
5	%	%	05
6	&	&	06
7	'	'	07
8	(	(	08
9	)	)	09
10	＊	＊	10
11	+	+	11
12	,	,	12
13	-	-	13
14	.	.	14
15	/	/	15
16	0	0	16
17	1	1	17
18	2	2	18
19	3	3	19
20	4	4	20
21	5	5	21
22	6	6	22
23	7	7	23
24	8	8	24
25	9	9	25
26	：	：	26
27	;	;	27
28	<	<	28
29	=	=	29
30	>	>	30
31	?	?	31
32	@	@	32
33	A	A	33
34	B	B	34
35	C	C	35
36	D	D	36
37	E	E	37
38	F	F	38
39	G	G	39
40	H	H	40
41	I	I	41
42	J	J	42
43	K	K	43
44	L	L	44
45	M	M	45
46	N	N	46
47	O	O	47
48	P	P	48
49	Q	Q	49
50	R	R	50
51	S	S	51
52	T	T	52
53	U	U	53
54	V	V	54
55	W	W	55
56	X	X	56
57	Y	Y	57
58	Z	Z	58
59	[	[	59
60	\	\	60
61	]	]	61
62	^	^	62
63	_	_	63
64	NUL	〝	64
65	SOH	a	65
66	STX	b	66
67	ETX	c	67
68	EOT	d	68
69	ENQ	e	69
70	ACK	f	70
71	BEL	g	71
72	BS	h	72
73	HT	i	73
74	LF	j	74
75	VT	k	75
76	FF	l	76
77	CR	m	77
78	SO	n	78
79	SI	o	79
80	DLE	p	80
81	DC1	q	81
82	DC2	r	82
83	DC3	s	83
84	DC4	t	84
85	NAK	u	85
86	SYN	v	86
87	ETB	w	87
88	CAN	x	88
89	EM	y	89
90	SUB	z	90
91	ESC	{	91
92	FS	┘	92
93	GS	}	93
94	RS	～	94
95	US	DEL	95
96	FNC 3	FNC 3	96
97	FNC 2	FNC 2	97
98	SHIFT	SHIFT	98
99	CODE C	CODE C	99
100	CODE B	FNC 4	CODE B
101	FNC 4	CODE A	CODE A
102	FNC 1	FNC 1	FNC 1
103	ZAČÁTEK (CODE A)
104	ZAČÁTEK (CODE B)
105	ZAČÁTEK (CODE C)
	KONEC

Stáhnout

Vlastnosti CODE 128

• Čárový kód CODE 128 může obsahovat všech 128 znaků ASCII kódu (včetně řídicích znaků jako [ESC], [STX], [ETX], [CR] a [LF]).
• Při použití CODE-C jako počátečního znaku může jeden typ sekvence čar vyjádřit dvouciferná čísla. To umožňuje velmi efektivní složení čárového kódu. U čárových kódů, jejichž data mají 12 nebo více číslic, umožňuje CODE 128 menší velikost než ITF.
• Protože CODE 128 používá 4 typy velikosti čar, jsou potřeba tiskárny s vysokou kvalitou tisku. Kód CODE 128 není vhodné tisknout na maticových jehličkových tiskárnách nebo inkoustových tiskárnách pro FA ani flexograficky na vlnitou lepenku.

Stáhnout

Použití CODE 128

Při použití CODE-C jako počátečního znaku dokáže CODE 128 vytvořit čárový kód s velmi vysokou hustotou dat, pokud se zpracovávají pouze čísla.
GS1-128 využívá charakteristiky CODE 128 a v současné době se používá v mnoha průmyslových aplikacích. U GS1-128 obsahuje čárový kód nejrůznější údaje, například datum výroby produktu, datum spotřeby, hmotnost, velikost, číslo šarže, místo určení, účet zákazníka apod.

CODE 128 se používá v následujících odvětvích:

• Oděvní průmysl v USA
• Potravinářský průmysl v USA
• Farmaceutický a zdravotnický průmysl v USA
• Potravinářský průmysl v Austrálii a na Novém Zélandu
• Evropský farmaceutický a zdravotnický průmysl

Stáhnout

Co je GS1-128?

GS1-128 je čárový kód, který kromě dat v současnosti dostupných kódů JAN a standardního distribučního kódu (ITF) poskytuje řadu dalších údajů včetně dat distribučních a obchodních transakcí.

Čárový kód GS1-128 může obsahovat následující údaje:

Z potřebných údajů se vytvářejí štítky s čárovými kódy pro nejrůznější použití.

Například online nakupování nebo objednávání pomocí EDI (systému pro výměnu elektronických dat mezi společnostmi), správu data spotřeby potravin, správu data použitelnosti léčiv, zjednodušení práce při kontrole příchozích produktů, třídění obalů pro jednotlivé destinace atd. (Následující štítek je příklad výrobce potravin.)

Stáhnout

Pozadí zavedení kódu GS1-128

Kód JAN a standardní distribuční kód (ITF) jsou čárové kódy pro označení samotného produktu a jeho množství a nejsou určeny pro údaje jako datum výroby, číslo balení, platnost kontroly kvality nebo číslo objednávky.
I když CODE 39 umožňuje takové údaje do čárového kódu vložit, výměna těchto údajů mezi společnostmi není možná, protože definice a počet číslic údajů se liší.
Kód GS1-128 byl zaveden jako celosvětový univerzální čárový kód pro běžné použití, kde jsou položky, počet číslic údajů a typ čárového kódu standardizovány.

Stáhnout

Složení kódu GS1-128

Základní složení kódu GS1-128 je následující:

• Jako čárový kód je použit Code 128.
• K oddělení požadovaných údajů, jako je hmotnost nebo datum spotřeby, je přidán „aplikační identifikátor (AI)“, za nímž následují data. Pokud je vyjádřeno více údajů než jeden, musí s ním být spojen každý z nich.

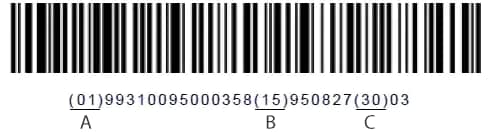

Ve výše uvedeném příkladu je za aplikační identifikátor „01“ zařazen 14místný kód pro identifikaci kontejneru dodávky (minimální balicí jednotka pro krabice z vlnité lepenky). Za aplikačním identifikátorem „15“ následuje údaj stanovující platnost kontroly kvality (datum použitelnosti nebo expirace léku) na 27. srpna 1995. Za posledním aplikačním identifikátorem „30“ následuje údaj uvádějící dodávané množství jako 3 kusy.
Kromě výše uvedených existuje ještě asi 100 aplikačních identifikátorů. Požadované údaje jsou vybrány a do čárových kódů vloženy uživatelem.

Kód GS1-128 není určen k vyjádření pevných dat, nýbrž dat volitelných uživatelem. Aby bylo zajištěno konzistentní používání kódu GS1-128 mezi jednotlivými společnostmi, musí si každé odvětví a skupiny zainteresovaných společností vypracovat standardy systému čárových kódů s příslušnými daty.

• Pro odlišení kódu GS1-128 od CODE 128 je nutné za počáteční znak (CODE-A až C) uvést [FNC 1](funkce 1).
• Pokud počty číslic údajů za aplikačním identifikátorem mají proměnlivou délku, uvádí se [FNC 1] k oddělení údajů.

• Pokud se ke kódu EAN a standardnímu distribučnímu kódu (ITF) přidá GS1-128, lze jej použít jako kód pro přidání dalších dat.

Kód GS1-128 je určen ke znázornění aplikačních identifikátorů a dat souvisejících s produkty nebo transakčních dat společností pomocí CODE 128.
Jinými slovy je GS1-128 standard pro aplikace pro znázornění různých dat. CODE 128 je standard jen pro samotný čárový kód. Rozdíl mezi GS1-128 a CODE 128 je v tom, zda reprezentují aplikaci.
Protože GS1-128 používá složení čárového kódu CODE 128, libovolnou čtečku čárových kódů, která umí číst kódy CODE 128, lze použít ke čtení dat GS1-128.

Stáhnout

Aplikační identifikátor

Typické aplikační identifikátory

Aplikační identifikátor	Obsah	Počet číslic dat
00	ID standardního kartonu	Čísla s 18 číslicemi

„00“ je identifikátor připojující sériové číslo balení ke každé krabici z vlnité lepenky a paletě k dodání. Proto je pro každou dodávku použito jiné číslo.
Údaj má 18 číslic s následujícím složením:

Typ balení	1 číslice
Univerzální kód společnosti	7 číslic
Sériové číslo balení pro každou dodávku	9 číslic
Kontrolní číslice (váha Modulus 10/3)	1 číslice

„Typ balení“ je následující:

Typ balení
0	Bedna nebo karton
1	Paleta (větší než bedna a karton)
2	Kontejner (větší než paleta)
3	Jakýkoli jiný typ balení než výše uvedené
4	Podle vnitřních předpisů (pro interní použití)
5	Podle požadavků vzájemně schválených zúčastněnými společnostmi
6~9	Nepovolené použití

„Univerzální kód společnosti“ u společností s registrací JAN tvoří „kód země“ + „kód výrobce“. Společnosti, které registraci JAN nemají, musí získat univerzální kód obchodního účtu.

„ID standardního kartonu“ se v Evropě a Americe nazývá SSCC-18 (Serial Shipping Container Code).

Aplikační identifikátor	Obsah	Počet číslic dat
01	Kód kontejneru dodávky	Čísla s 14 číslicemi

Na „01“ se obecně aplikuje stejné složení jako u standardního distribučního kódu (ITF). Tvoří jej kód EAN produktů v balení a indikátor balení označující množství produktu.

Indikátor balení	1 číslice
Kód EAN	12 číslic
Kontrolní číslice (váha Modulus 10/3)	1 číslice

„Indikátor balení“ je následující:

Indikátor balení
0	Krabice z vlnité lepenky, které obsahují směs produktů
1~8	Krabice z vlnité lepenky pro jednu položku, která obsahuje stejné množství. Nastavení je v rozsahu od 1 do 8. Často se nastavuje 1.
9	Krabice z vlnité lepenky, která obsahuje různá množství jedné položky

Protože „kód kontejneru dodávky“ má stejné složení dat jako kód EAN a standardní distribuční kód, může se použít pouze v případě, že kód EAN a standardní distribuční kód nejsou na krabicích z vlnité lepenky natištěny.

„Kód kontejneru dodávky“ se v Evropě a Americe nazývá SCC-14 (Shipping Container Code).

Aplikační identifikátor	Obsah	Formát
10	Číslo šarže	V rámci 20 alfanumerických znaků

„10“ je aplikační identifikátor označující číslo šarže produktu. K dispozici 20 alfanumerických znaků (s proměnlivou délkou) nebo méně.

Aplikační identifikátor	Obsah	Formát
11	Datum výroby (RRMMDD)	Čísla s 6 číslicemi
13	Datum balení (RRMMDD)	Čísla s 6 číslicemi
15	Platnost kontroly kvality (RRMMDD)	Čísla s 6 číslicemi
17	Platnost pro prodej (RRMMDD)	Čísla s 6 číslicemi

Jsou uvedeny údaje různých dat.
U platnosti kontroly kvality jsou uvedeny důležité údaje potřebné pro správu. Například „datum spotřeby“ u potravin nebo „datum použitelnosti“ u léků.

Aplikační identifikátor	Obsah	Formát
400	Číslo pro správu (číslo objednávky zákazníka)	V rámci 30 alfanumerických znaků
411	Číslo lokality (číslo účtu zákazníka)	Čísla s 13 číslicemi

Toto jsou aplikační identifikátory označující údaje pro správu jako „číslo objednávky“ zákazníka nebo „číslo účtu zákazníka“.

Aplikační identifikátor	Obsah	Formát
410	Číslo lokality (kód místa určení)	Čísla s 13 číslicemi
420	Číslo lokality (kód PSČ místa určení)	V rámci 9 alfanumerických znaků

Slouží k třídění zboží podle místa určení. „410“ je aplikační identifikátor umožňující třídění pro jednotlivé společnosti při použití kódu EAN společností.
„420“ je aplikační identifikátor umožňující třídění pro jednotlivá místa určení dodávky při použití PSČ.
