Položky ověření ISO/IEC 15416 a jejich význam
- 1 DEC (Dekódování)
- 2 EDGE (Zjištění okrajů)
- 3 SC (Kontrast symbolů)
- 4 MINR (Minimální odrazivost)
- 5 MINE (Minimální kontrast okrajů)
- 6 MOD (Modulace)
- 7 QZ (Tichá zóna)
- 8 DCD (Dekódovatelnost)
- 9 DEF (Vady)
1 DEC (Dekódování)
Posuzuje, zda je při provedení dekódování možné číst.
Pokud je kvalita této položky příliš nízká, nemusí být možné identifikovat čárový kód jako takový.

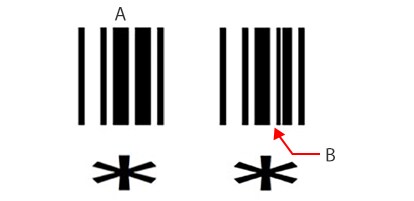

2 EDGE (Zjištění okrajů)
Posuzuje, zda přečtený počet okrajů čárového kódu (bodů, kde barva přechází z černé do bílé) odpovídá očekávanému počtu okrajů.
Jak je vidět na obrázku vpravo dole, zahrnutí bílých čar v důsledku např. poškrábání snižuje kvalitu.
- A
- Správně
- B
- Poškrábání
3 SC (Kontrast symbolů)
Posuzuje rozdíl mezi maximální intenzitou světla (Rmax) a minimální intenzitou světla (Rmin) v oblasti kódu.
Pokud je celkový kontrast nedostatečný, kvalita je nízká.

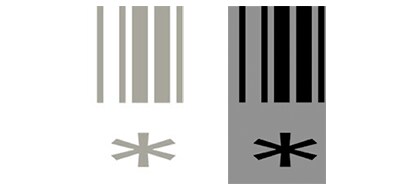

4 MINR (Minimální odrazivost)
Určuje minimální odrazivost v průběhu signálu skenu.
Posuzuje, zda minimální intenzita světla (Rmin) představuje 50% nebo méně než maximální intenzity světla (Rmax).
Pokud jsou čáry vyznačeny celkově slabě, kvalita je nízká.
5 MINE (Minimální kontrast okrajů)
Posuzuje, zda minimální rozdíl v odrazivosti mezi mezerou (včetně tiché zóny) a sousedícími čárami je 15% nebo méně.
Pokud jsou některé čáry úzké nebo je část pozadí zašpiněná, kvalita je nízká.

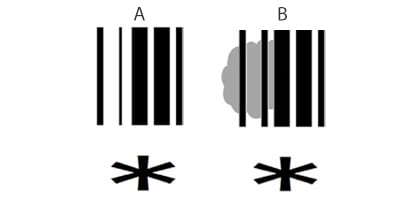

6 MOD (Modulace)
Posuzuje poměr mezi minimálním kontrastem okrajů a minimálním kontrastem symbolů.
Pokud jsou některé čáry úzké nebo je část pozadí zašpiněná, kvalita je nízká.
- A
- Některé čáry jsou úzké.
- B
- Je přítomna nečistota.

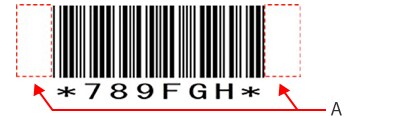

7 QZ (Tichá zóna)
Posuzuje, jestli šířka tiché zóny odpovídá normě.
- A
- Tichá zóna

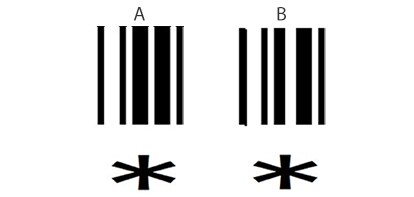

8 DCD (Dekódovatelnost)
Dekódovatelnost se určuje pro jednotlivé typy kódu. Vyhodnocuje se tím velikost chyby mezi obrazcem s ideální šířkou čáry a obrazcem se skutečnou šířkou čáry.
Pokud jsou čáry nebo mezery příliš široké nebo příliš úzké, kvalita je nízká.
- A
- Správně
- B
- Nesprávná šířka čáry

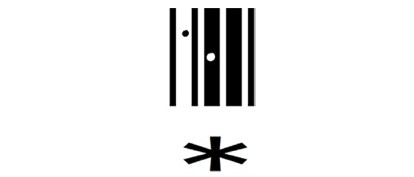

9 DEF (Vady)
Posuzuje nerovnoměrnost barev v rámci prvků.
Pokud jsou čáry nebo mezery nevýrazné nebo zašpiněné, kvalita je nízká.
