Co je QR kód?
Struktura QR kódů
QR kód (Quick Response code, tj. kód rychlé reakce) je maticový 2D kód pro vysokorychlostní čtení, vyvinutý společností DENSO WAVE v roce 1994. V roce 1997 byl registrován v ISS podle normy AIMI a v roce 2000 podle norem ISO/IEC.
Micro QR kód byl navíc v roce 2004 standardizován jako JIS-X-0510.
![Základní postupy práce s 2D kódy 1. díl [Typy 2D kódů]](/cscz/img/asset/AS_112677_L.jpg)
Specifikace QR kódů
Nejmenší prvek (černý nebo bílý čtvereček) QR kódu se nazývá „modul“. QR kód tvoří kombinace černých a bílých modulů, obrazce pro detekci pozice, obrazce časování,
formátovací informace obsahující úroveň korekce chyb a čísla masek, oblast dat a kód korekce chyb
(Reedův–Solomonův kód).
| Specifikace | ||
|---|---|---|
| Nejmenší velikost symbolu | 21 × 21 modulů | |
| Největší velikost symbolu | 177 × 177 modulů | |
| Maximální kapacita dat | Numerická | 7089 znaků |
| Alfanumerická | 4296 znaků | |
| Kandži | 1817 znaků | |

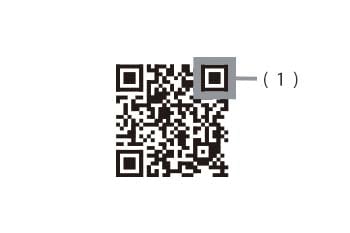

Obrazce pro detekci pozice
Obrazce pro detekci pozice jsou uspořádány ve třech rozích QR kódu. (Micro QR kód má jeden.) Pozice QR kódu je zjištěna pomocí obrazců pro detekci pozice, které umožňují vysokorychlostní čtení.

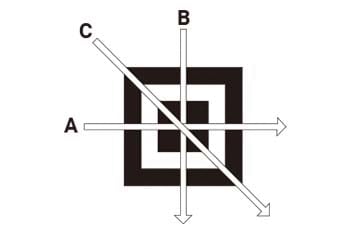

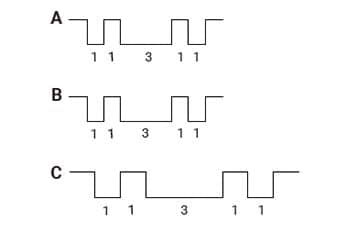

Z kterékoli pozice A, B a C je poměr černých a bílých modulů 1:1:3:1:1 a z toho lze určit úhel natočení nebo posun kódu.
Číst lze z libovolného směru, což výrazně zlepšuje efektivitu práce.
Obrazec zarovnání
Obrazec zarovnání slouží k detekci pozice, pokud došlo k posunu modulů v důsledku deformace.
Platí pro Model 2.
- A
- Obrazec zarovnání
Okraj
Okraj je bílá oblast kolem QR kódu. Model 1 a 2 vyžadují okraj o velikosti čtyř modulů a Micro QR kód vyžaduje okraj o velikosti dvou modulů.
- A
- Okraj

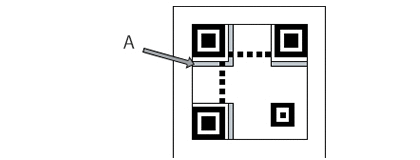

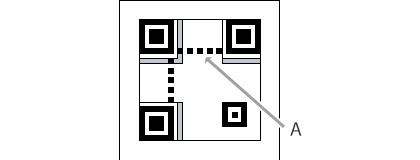

Obrazec časování
Bílé a černé moduly jsou uspořádány střídavě a určují souřadnice.
- A
- Obrazec časování
Formátovací informace
Obsahují míru korekce chyb a maskovací obrazec kódu. Formátovací informace jsou při čtení kódu přečteny jako první.
- A
- Formátovací informace
Kód korekce chyb (Reedův–Solomonův kód)
Reedův–Solomonův kód slouží k obnově dat, pokud část QR kódu chybí nebo je poškozena. Míra obnovy se liší a existují 4 různé úrovně korekce chyb.
| Úroveň korekce chyb | Rozsah poškozené oblasti vůči celkové velikosti kódu |
|---|---|
| L | 7% |
| M | 15% |
| Q | 25% |
| H | 30% |

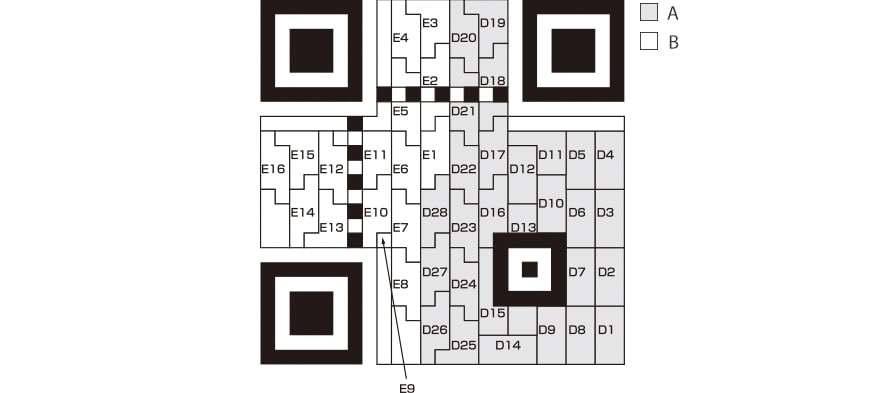

Uspořádání kódu korekce chyb
Data a kód korekce chyb jsou uspořádány následovně. (Příklad: Verze 2 Modelu 2 s úrovní M) Na kód se použije maska, která brání tomu, aby se objevil stejný obrazec jako obrazec pro detekci pozice.
- A
- Data (D1-)
- B
- Kód korekce chyb (E1-)
Specifikace QR kódů
QR kódy se dělí na Model 1, Model 2 a Micro QR kód. Ty mají různé vlastnosti a kapacity dat.
„Verze“ znamená velikost (tj. počet modulů) QR kódu. Vyšší verze obsahuje více dat. (Skutečná velikost kódu se také zvětší.)
Standardní verze je 21 × 21 modulů (Micro QR kód má 11 × 11 modulů) a s každým zvýšením verze se na každé straně přidají 4 moduly (pro Micro QR 2 moduly).
Model 1
Model 1 je prototypem Modelu 2 a Micro QR kódu. Verze 1 až 14 jsou registrovány podle normy AIMI.
| Maximální kapacita dat | |
|---|---|
| Numerická | 1167 znaků |
| Alfanumerická | 707 znaků |
| Binární | 468 bajtů |
| Kandži | 299 znaků |
Při zvýšení verze se do kódu přidají ve směru X i ve směru Y 4 moduly.
Model 2
- A
- Obrazec zarovnání
Model 2 má obrazec zarovnání pro lepší úpravu pozice a obsahuje více dat než Model 1. Verze 1 až 40 jsou registrovány podle normy AIMI. Verze 40 může obsahovat až 7089 numerických znaků.
| Maximální kapacita dat | |
|---|---|
| Numerická | 7089 znaků |
| Alfanumerická | 4296 znaků |
| Binární | 2953 bajtů |
| Kandži | 1817 znaků |

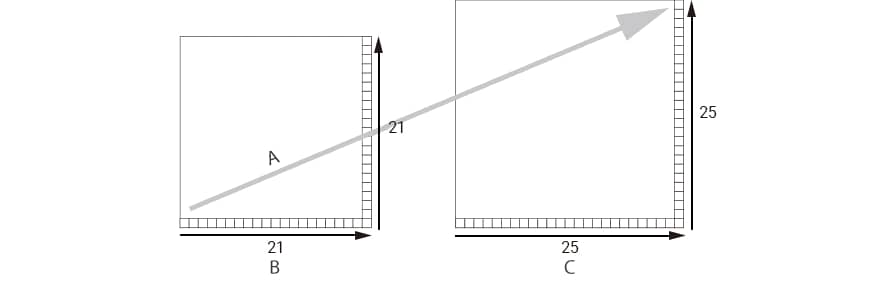

Při zvýšení verze se do kódu přidají ve směru X i ve směru Y 4 moduly.
- A
- Nárůst dat
- B
- Verze 1
- C
- Verze 2
Micro QR kód
Micro QR kód má za účelem zmenšení velikosti pouze jeden obrazec pro detekci polohy, aby jej bylo možné tisknout na nepatrné díly, např. desky plošných spojů. Nejmenší počet modulů je 11 × 11.
Micro QR kódy představují prostorově úspornou alternativu k lineárním čárovým kódům, použitelnou tam, kde stačí 35 znaků nebo méně.
- A
- Nárůst dat
- B
- Verze 1
- C
- Verze 2
| Maximální kapacita dat | |
|---|---|
| Numerická | 35 znaků |
| Alfanumerická | 21 znaků |
| Binární | 15 bajtů |
| Kandži | 9 znaků |

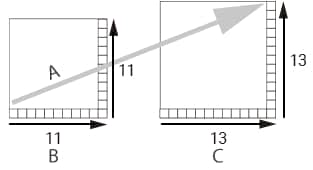

Při zvýšení verze se do kódu přidají ve směru X i ve směru Y 2 moduly.
Jak určit velikost QR kódu
Velikost QR kódu je dána jeho verzí a velikostí modulu.
(1) Určení verze
Vyberte verzi podle datového obsahu, typu znaků a míry korekce chyb.
Maximální počet vstupních znaků je uveden níže.
(2) Určení velikosti modulu
Velikost modulu určete s přihlédnutím k rozlišení tiskárny a výkonnosti skeneru.
(3) Velikost QR kódu je určena
Skutečná velikost QR kódu je určena tak, že se počet modulů vynásobí tisknutelnou velikostí modulu. Abyste zjistili potřebné místo pro QR kód, připočítejte okraje. Model 1 a 2 potřebují jako okraj 4 moduly a Micro QR kód 2 moduly na každé straně.
Pokud je velikost modulu 0,25 mm,
- velikosti QR kódu jsou:
- 5,25 × 5,25 mm u verze 1 (21 × 21)
- 8,25 × 8,25 mm u verze 4 (33 × 33)
- potřebné místo pro okraje je:
- 7,25 × 7,25 mm u verze 1 (29 × 29)
- 10,25 × 10,25 mm u verze 4 (41 × 41)
Kapacita dat u jednotlivých verzí
Model 2
| Verze (počty modulů) | Numerická | Alfanumerická | Binární | Kandži | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | M | Q | H | L | M | Q | H | L | M | Q | H | L | M | Q | H | |
| 1(21) | 41 | 34 | 27 | 17 | 25 | 20 | 16 | 10 | 17 | 14 | 11 | 7 | 10 | 8 | 7 | 4 |
| 2(25) | 77 | 63 | 48 | 34 | 47 | 38 | 29 | 20 | 32 | 26 | 20 | 14 | 20 | 16 | 12 | 8 |
| 3(29) | 127 | 101 | 77 | 58 | 77 | 61 | 47 | 35 | 53 | 42 | 32 | 24 | 32 | 26 | 20 | 15 |
| 4(33) | 187 | 149 | 111 | 82 | 114 | 90 | 67 | 50 | 78 | 62 | 46 | 34 | 48 | 38 | 28 | 21 |
| 5(37) | 255 | 202 | 144 | 106 | 154 | 122 | 87 | 64 | 106 | 84 | 60 | 44 | 65 | 52 | 37 | 27 |
| 6(41) | 322 | 255 | 178 | 139 | 195 | 154 | 108 | 84 | 134 | 106 | 74 | 58 | 82 | 65 | 45 | 36 |
| 7(45) | 370 | 293 | 207 | 154 | 224 | 178 | 125 | 93 | 154 | 122 | 86 | 64 | 95 | 75 | 53 | 39 |
| 8(49) | 461 | 365 | 259 | 202 | 279 | 221 | 157 | 122 | 192 | 152 | 108 | 84 | 118 | 93 | 66 | 52 |
| 9(53) | 552 | 432 | 312 | 235 | 335 | 262 | 189 | 143 | 230 | 180 | 130 | 98 | 141 | 111 | 80 | 60 |
| 10(57) | 652 | 513 | 364 | 288 | 395 | 311 | 221 | 174 | 271 | 213 | 151 | 119 | 167 | 131 | 93 | 74 |
| 11(61) | 772 | 604 | 427 | 331 | 468 | 366 | 259 | 200 | 321 | 251 | 177 | 137 | 198 | 155 | 109 | 85 |
| 12(65) | 883 | 691 | 489 | 374 | 535 | 419 | 296 | 227 | 367 | 287 | 203 | 155 | 226 | 177 | 125 | 96 |
| 13(69) | 1022 | 796 | 580 | 427 | 619 | 483 | 352 | 259 | 425 | 331 | 241 | 177 | 262 | 204 | 149 | 109 |
| 14(73) | 1101 | 871 | 621 | 468 | 667 | 528 | 376 | 283 | 458 | 362 | 258 | 194 | 282 | 223 | 159 | 120 |
| 15(77) | 1250 | 991 | 703 | 530 | 758 | 600 | 426 | 321 | 520 | 412 | 292 | 220 | 320 | 254 | 180 | 136 |
| 16(81) | 1408 | 1082 | 775 | 602 | 854 | 656 | 470 | 365 | 586 | 450 | 322 | 250 | 361 | 277 | 198 | 154 |
| 17(85) | 1548 | 1212 | 876 | 674 | 938 | 734 | 531 | 408 | 644 | 504 | 364 | 280 | 397 | 310 | 224 | 173 |
| 18(89) | 1725 | 1346 | 948 | 746 | 1046 | 816 | 574 | 452 | 718 | 560 | 394 | 310 | 442 | 345 | 243 | 191 |
| 19(93) | 1903 | 1500 | 1063 | 813 | 1153 | 909 | 644 | 493 | 792 | 624 | 442 | 338 | 488 | 384 | 272 | 208 |
| 20(97) | 2061 | 1600 | 1159 | 919 | 1249 | 970 | 702 | 557 | 858 | 666 | 482 | 382 | 528 | 410 | 297 | 235 |
| 21(101) | 2232 | 1708 | 1224 | 969 | 1352 | 1035 | 742 | 587 | 929 | 711 | 509 | 403 | 572 | 438 | 314 | 248 |
| 22(105) | 2409 | 1872 | 1358 | 1056 | 1460 | 1134 | 823 | 640 | 1003 | 779 | 565 | 439 | 618 | 480 | 348 | 270 |
Micro QR kód
| Verze | Korekce chyb | Numerická | Alfanumerická | Binární | Kandži |
|---|---|---|---|---|---|
| M1 (11) | Detekce chyb | 5 | - | - | - |
| M2 (13) | L | 10 | 6 | - | - |
| M | 8 | 5 | - | - | |
| M3 (15) | L | 23 | 14 | 9 | 6 |
| M | 18 | 11 | 7 | 4 | |
| M4 (17) | L | 35 | 21 | 15 | 9 |
| M | 30 | 18 | 13 | 8 | |
| Q | 21 | 13 | 9 | 5 |
