Co je kód DataMatrix?
Kód DataMatrix (ECC200) má dvě možné konfigurace, čtvercovou a obdélníkovou, a vždy obsahuje sudý počet modulů.
![Základní postupy práce s 2D kódy 1. díl [Typy 2D kódů]](/cscz/img/asset/AS_112677_L.jpg)
- Struktura kódu DataMatrix
- Struktura kódů DataMatrix (ECC200)
- Specifikace kódu DataMatrix
- DataMatrix GS1
Struktura kódu DataMatrix
Kód DataMatrix je maticový 2D kód vyvinutý společností ID Matrix v roce 1987. V roce 1996 byl registrován v ISS podle normy AIMI a v roce 2000 podle normy ISO/IEC.
| Specifikace | ||
|---|---|---|
| Minimální velikost | 10 × 10 modulů | |
| Maximální velikost | 144 × 144 modulů | |
| Maximální kapacita dat | Numerická | 3116 znaků |
| Alfanumerická | 2335 znaků | |
Mezi starší verze kódu DataMatrix patří ECC000, ECC050, ECC080, ECC100 a ECC140.
ECC200 je nejnovější verze kódu DataMatrix a jeho konfigurace může být čtvercová nebo obdélníková.
ECC000, ECC050, ECC080, ECC100, ECC140
Skládají se z lichého počtu modulů od 9 × 9 do 49 × 49 a používají konvoluční korekci.
Protože i malé zkreslení v případě velkých dat naruší čtení, starší verze se téměř vůbec nepoužívají.
ECC200
ECC200 má upgradovanou funkci korekce chyb, aby nedocházelo k problémům se zkreslením.
Používají Reedovu–Solomonovu korekci chyb, která v případě poškození části kódu obnoví data.
Kód ECC200 je mezinárodně standardizován. Pokud je požadován kód DataMatrix, obecně se používá verze ECC200.
Struktura kódů DataMatrix (ECC200)
Obrazec zarovnání a hodinový obrazec
Oblast dat kódu DataMatrix je obklopena rámečkem ve tvaru L, který se nazývá obrazec zarovnání, a tečkovanými čárami, které se nazývají hodinový obrazec. Čtečky při zpracování obrazu tyto obrazce zaznamenají, aby určily pozici kódu. Kódy DataMatrix je tak možné číst z libovolného směru.
- A
- Hodinový obrazec
- B
- Obrazec zarovnání

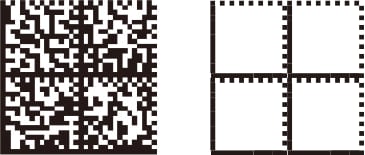

Pokud je modulů více než 24 × 24, kód se rozdělí do bloků, které mají na jedné straně maximálně 24 modulů. Tato struktura brání deformaci kódu.
Velikost kódu a počet bloků
Velikostí kódu je celkem 24 od 10 × 10 modulů po 144 × 144 modulů (včetně šesti velikostí pro obdélníkový typ).
Pokud má kód více než 26 × 26 modulů (více než 24 × 24 modulů pro data), rozdělí se do bloků, které mají na jedné straně maximálně 24 modulů – viz níže. Tato struktura brání deformaci kódu.
| Velikost symbolu | Blok | Datová buňka |
|---|---|---|
| 10 × 10 až 26 × 26 | 1 | 8 × 8 až 24 × 24 |
| 28 × 28 až 52 × 52 | 4 | 14 × 14 až 24 × 24 |
| 64 × 64 až 104 × 104 | 16 | 14 × 14 až 24 × 24 |
| 120 × 120 až 144 × 144 | 36 | 18 × 18 až 22 × 22 |
Okraj
Okraj kolem kódu DataMatrix by měl být větší než modul.
- A
- Okraj
Kód korekce chyb (Reedův–Solomonův kód)
Reedův–Solomonův kód obnoví data, pokud je část kódu DataMatrix poškozena.

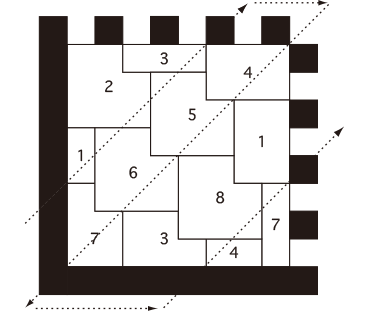

Uspořádání dat a kódu korekce chyb
Data a kódy korekce chyb jsou uspořádány následovně.

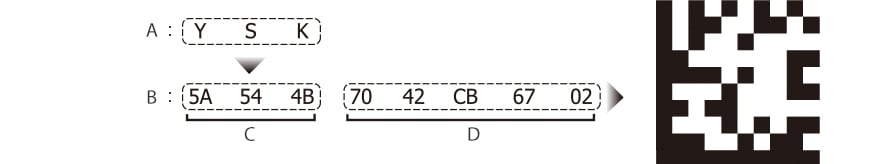

Pro převedení „YSK“ do kódu DataMatrix: YSK se zakódují a kódy korekce chyb se vypočítají, jak je popsáno níže, a uspořádají se do čtverce.
- A
- Původní data
- B
- Kód (hex)
- C
- Kódovaná data
- D
- Kód korekce chyb
Specifikace kódu DataMatrix
Kód DataMatrix (ECC200) má dvě možné konfigurace, čtvercovou a obdélníkovou, a vždy obsahuje sudý počet buněk.
Čtvercový typ
| Specifikace kódu DataMatrix (ECC200) čtvercového typu | ||
|---|---|---|
| Minimální velikost | 10 × 10 modulů | |
| Maximální velikost | 144 × 144 modulů | |
| Maximální kapacita dat | Numerická | 3116 znaků |
| Alfanumerická | 2335 znaků | |
| Binární | 1556 znaků | |
Existuje 24 velikostí symbolů od 10 × 10 modulů do 144 × 144 modulů. Pokud je modulů více než 24 × 24, kód se rozdělí do bloků, které mají na jedné straně maximálně 24 modulů. Tato struktura brání deformaci kódu.
Obdélníkový typ
| Specifikace kódu DataMatrix (ECC200) obdélníkového typu | ||
|---|---|---|
| Minimální velikost | 8 × 16 modulů | |
| Maximální velikost | 16 × 48 modulů | |
| Maximální kapacita dat | Numerická | 98 znaků |
| Alfanumerická | 72 znaků | |
| Binární | 47 znaků | |
Pro obdélníkový typ existuje následujících šest velikostí.
- 8 × 18 modulů (1 blok)
- 12 × 26 modulů (1 blok)
- 16 × 36 modulů (1 blok)
- 8 × 32 modulů (2 bloky)
- 12 × 36 modulů (2 bloky)
- 16 × 48 modulů (2 bloky)
Jak určit velikost kódu DataMatrix
Skutečná velikost kódu DataMatrix je určena tak, že se velikost symbolu vynásobí tisknutelnou velikostí modulu.
Pokud je velikost modulu 0,25 mm,
velikost symbolu: 10 × 10 modulů = 2,5 × 2,5 mm
velikost symbolu: 32 × 32 modulů = 8,0 × 8,0 mm
velikost symbolu: 8 × 18 modulů = 2,0 × 4,5 mm
Kapacita dat u jednotlivých velikostí symbolů
Čtvercový typ
| Počty modulů | Kapacita dat | Míra korekce chyb | ||
|---|---|---|---|---|
| Numerická | Alfanumerická | Binární | ||
| 10 × 10 | 6 | 3 | 1 | 25% |
| 12 × 12 | 10 | 6 | 3 | 25% |
| 14 × 14 | 16 | 10 | 6 | 28 až 39% |
| 16 × 16 | 24 | 16 | 10 | 25 až 38% |
| 18 × 18 | 36 | 25 | 16 | 22 až 34% |
| 20 × 20 | 44 | 31 | 20 | 23 až 38% |
| 22 × 22 | 60 | 43 | 28 | 20 až 34% |
| 24 × 24 | 72 | 52 | 34 | 20 až 35% |
| 26 × 26 | 88 | 64 | 42 | 19 až 35% |
| 32 × 32 | 124 | 91 | 60 | 18 až 34% |
| 36 × 36 | 172 | 127 | 84 | 16 až 30% |
| 40 × 40 | 228 | 169 | 112 | 15 až 28% |
| 44 × 44 | 288 | 214 | 142 | 14 až 27% |
| 48 × 48 | 348 | 259 | 172 | 14 až 27% |
| 52 × 52 | 408 | 304 | 202 | 15 až 27% |
| 64 × 64 | 560 | 418 | 278 | 14 až 27% |
| 72 × 72 | 736 | 550 | 366 | 14 až 26% |
| 80 × 80 | 912 | 682 | 454 | 15 až 28% |
| 88 × 88 | 1152 | 862 | 574 | 14 až 27% |
| 96 × 96 | 1392 | 1042 | 694 | 14 až 27% |
| 104 × 104 | 1632 | 1222 | 814 | 15 až 28% |
| 120 × 120 | 2100 | 1573 | 1048 | 14 až 27% |
| 132 × 132 | 2608 | 1954 | 1302 | 14 až 26% |
| 144 × 144 | 3116 | 2335 | 1556 | 14 až 27% |
Obdélníkový typ
| Počty modulů | Kapacita dat | Míra korekce chyb | ||
|---|---|---|---|---|
| Numerická | Alfanumerická | Binární | ||
| 8 × 18 | 10 | 6 | 3 | 25% |
| 8 × 32 | 20 | 13 | 8 | 24% |
| 12 × 26 | 32 | 22 | 14 | 23 až 37% |
| 12 × 36 | 44 | 31 | 20 | 23 až 38% |
| 16 × 36 | 64 | 46 | 30 | 21 až 38% |
| 16 × 48 | 98 | 72 | 47 | 18 až 33% |
DataMatrix GS1
DataMatrix GS1 je 2D kódový symbol, který byl organizací GS1 standardizován pro distribuci. Je založen na standardu ECC200 a definuje následující pravidla, jimiž se odlišuje od konvenčního kódu DataMatrix.
Hlavní obsah kódu DataMatrix GS1
| Použitý kód | DataMatrix ECC200 |
|---|---|
| FNC1 | [FNC1] se umístí na horní stranu dat a určuje, že jde o specifikaci standardu GS1. |
| Aplikační identifikátor (AI) | Identifikační kód, který je přidán na začátek datového proužku a definuje, jaký druh informací za ním následuje. Aplikační identifikátory (AI) jsou určeny normou ISO/IEC. |
| Data s proměnlivou délkou | Při zadávání dat, u nichž se mění objem informací (data s proměnlivou délkou), například množství, se za data s proměnlivou délkou vloží [FNC1] jako oddělovač. Tento [FNC1] je určen pro výstup [GS] (1Dh v kódu ASCII) při přečtení čtečkou čárových kódů. * [GS]: oddělovač skupin |
Velikost tisku pro modul GS1
GS1 doporučuje při tisku kódu DataMatrix GS1 následující velikosti modulu.
| Doporučená velikost modulu | Maximální velikost modulu | Minimální velikost modulu | |
|---|---|---|---|
| Tisk na štítek | 0,300 mm | 0,615 mm | 0,255 mm |
| DPM | 0,380 mm | 0,495 mm | 0,380 mm |
Struktura kódu DataMatrix GS1
| Prvek | AI | Údaje |
|---|---|---|
| GTIN (14 pevných číslic) | 01 | 04912345678904 |
| Množství (proměnlivá délka) | 30 | 100 |
| Datum spotřeby | 17 | 120401 |
Vztah ke GS1-128
Kód DataMatrix GS1 má stejnou strukturu dat jako GS1-128. Proto se bude pravděpodobně často používat tam, kde je potřeba zpracovat velké objemy dat, bez ohledu na omezení oblasti tisku. Kód DataMatrix GS1 bude navíc standardizován ve zdravotnickém průmyslu. Protože se kódy tisknou přímo na ocelové lékařské nástroje, například chirurgické nože a nůžky, byly pro to zavedeny pokyny.
Ocelový lékařský nástroj: Nástroj, který je vyroben z materiálů jako nerezová ocel, hliník, slitina mědi, titan nebo keramika, a opakovaně se používá při lékařských zákrocích a operacích.
