Mechanismy čárových kódů

Tichá zóna (okraj)

Pravý a levý konec symbolu čárového kódu.
Pokud okraj není dostatečně široký, čtečka čárových kódů nedokáže data z čárového kódu správně naskenovat.

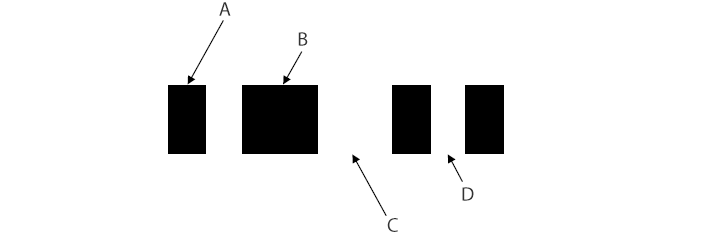

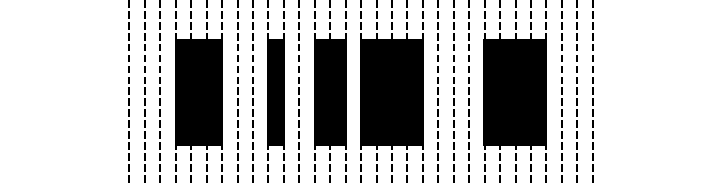

Pravý i levý okraj by měly být alespoň 10krát širší než úzká čára (minimální šířka prvku). (O šířce úzké čáry si přečtěte zde.)

Počáteční/koncový znak

Znak označující začátek nebo konec dat
Počáteční/koncový znak se liší podle typu čárového kódu. CODE 39 používá „*“ a CODABAR používá „a“, „b“, „c“ a „d“. (EAN a ITF používají místo znaku sekvenci čar označující začátek resp. konec dat.)

Data (zpráva)

Sekvence čar představující data (numerické znaky, abecední znaky atd.) jsou uspořádány od levé strany.
Na obrázku nahoře jsou zobrazena data „012“, kde jsou sekvence čar reprezentující číslice 0, 1 a 2 postupně uspořádány zleva.

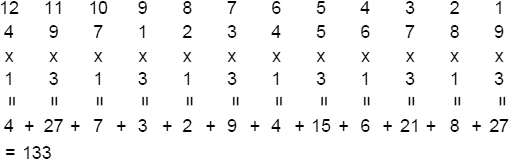

Kontrolní číslice

Numerická hodnota vypočítaná pro kontrolu chyb čtení. Je připojena přímo za data čárového kódu.
(Podrobnosti zde)

Délka čárového kódu

Délka čárového kódu definuje celkovou délku včetně pravé a levé tiché zóny.
Pokud se délka čárového kódu včetně tichých zón nevejde do šířky skenování, čtečka čárových kódů nemůže data naskenovat.

Výška čárového kódu

Doporučuje se, aby byl čárový kód tak vysoký, jak to tiskárna umožňuje.
Pokud čárový kód není dost vysoký, laser se od něj může odchýlit a způsobit nestabilitu čtení.
Výšku se doporučuje udržovat větší než 15% délky čárového kódu.
