CODE 128 és GS1-128

A CODE 128 összetétele

Az alapvető összetétel a következő:

• Négyféle vonalkódméret áll rendelkezésre.
• Egy karaktert 3 vonal és 3 térköz jelöl (összesen 6 elem).
• A start karakternél háromféle típust különböztetünk meg: „CODE-A”, „CODE-B” és „CODE-C”. A start karakter típusa határozza meg az azt követő karakterek összetételét. (A karakter-összetételek táblázatát itt tekintheti meg. Ha például a CODE-A a start karakter, akkor a CODE-A oszlopban lévő karakterek használhatók.)

• A CODE-C alkalmazása esetén a kétszámjegyű számok egyféle vonalmintázattal jelölhetők. Ez igen nagy adatsűrűséget tesz lehetővé.
• A kódindító karakterek (CODE-A, CODE-B és CODE-C) használatával vonalkód-feldolgozás közben is lehetőség van átváltani például a CODE-A oszlopban található karakterekről a CODE-B vagy CODE-C oszlopban lévő karakterekre.
• A „SHIFT” használatával csak a SHIFT melletti karakter vált át a következő oszlopra (A-ból B-be, B-ből C-be, C-ből A-ba). (Hasonlóan, mint ahogy a SHIFT billentyű működik a számítógép billentyűzetén.)
• A „Modulus 103” ellenőrző számjegyként működik.

Letöltés

A CODE 128 karakterösszetétele

Számérték	CODE A	CODE B	CODE C	Vonalmintázat
0	SP	SP	00
1	!	!	01
2	"	"	02
3	#	#	03
4	$	$	04
5	%	%	05
6	&	&	06
7	'	'	07
8	(	(	08
9	)	)	09
10	＊	＊	10
11	+	+	11
12	,	,	12
13	-	-	13
14	.	.	14
15	/	/	15
16	0	0	16
17	1	1	17
18	2	2	18
19	3	3	19
20	4	4	20
21	5	5	21
22	6	6	22
23	7	7	23
24	8	8	24
25	9	9	25
26	：	：	26
27	;	;	27
28	<	<	28
29	=	=	29
30	>	>	30
31	?	?	31
32	@	@	32
33	A	A	33
34	B	B	34
35	C	C	35
36	D	D	36
37	E	E	37
38	F	F	38
39	G	G	39
40	H	H	40
41	I	I	41
42	J	J	42
43	K	K	43
44	L	L	44
45	M	M	45
46	N	N	46
47	O	O	47
48	P	P	48
49	Q	Q	49
50	R	R	50
51	S	S	51
52	T	T	52
53	U	U	53
54	V	V	54
55	W	W	55
56	X	X	56
57	Y	Y	57
58	Z	Z	58
59	[	[	59
60	\	\	60
61	]	]	61
62	^	^	62
63	_	_	63
64	NUL	〝	64
65	SOH	a	65
66	STX	b	66
67	ETX	c	67
68	EOT	d	68
69	ENQ	e	69
70	ACK	f	70
71	BEL	g	71
72	BS	h	72
73	HT	i	73
74	LF	j	74
75	VT	k	75
76	FF	l	76
77	CR	m	77
78	SO	n	78
79	SI	o	79
80	DLE	P	80
81	DC1	q	81
82	DC2	r	82
83	DC3	s	83
84	DC4	t	84
85	NAK	u	85
86	SYN	v	86
87	ETB	w	87
88	CAN	x	88
89	EM	y	89
90	SUB	z	90
91	ESC	{	91
92	FS	┘	92
93	GS	}	93
94	RS	～	94
95	US	DEL	95
96	FNC 3	FNC 3	96
97	FNC 2	FNC 2	97
98	SHIFT	SHIFT	98
99	CODE C	CODE C	99
100	CODE B	FNC 4	CODE B
101	FNC 4	CODE A	CODE A
102	FNC 1	FNC 1	FNC 1
103	START (CODE A)
104	START (CODE B)
105	START (CODE C)
	STOP

Letöltés

A CODE 128 jellemzői

• A CODE 128 vonalkód mind a 128 ASCII-kód karaktert tartalmazza (beleértve az olyan vezérlőkódokat is mint az [ESC], [STX], [ETX], [CR] vagy [LF]).
• Amikor a CODE-C a start karakter, akkor egy vonalmintázat kétszámjegyű számokat is képes jelölni. Ez igen hatékony vonalkód-összetételt tesz lehetővé. Ha a vonalkódadat 12 vagy több számjegyből áll, akkor a CODE 128 kevesebb helyet foglal, mint az ITF.
• Mivel a CODE 128 négyféle vonalkódméretet használ, ezért kiváló minőségű nyomat előállítására képes nyomtatóra van szükség. CODE 128 vonalkód nem nyomtatható pontmátrix nyomtatókkal vagy FA tintasugaras nyomtatókkal, valamint nincs lehetőség flexográf nyomtatással kartonpapírra nyomtatásra.

Letöltés

A CODE 128 felhasználási területei

Ha csak számok kezelésére van szükség, és start kódként a CODE-C-t használja, akkor a CODE 128 igen nagy adatsűrűségű vonalkód használatát teszi lehetővé.
A GS1-128 a CODE 128 jellemzőivel rendelkezik, és jelenleg számos ipari területen alkalmazzák. A GS1-128 alkalmazása esetén a vonalkód számos különböző adatot tartalmazhat, így például a termék gyártási dátumát, a felbontás dátumát, a súlyt, a méretet, a tételszámot, az úti célt, az ügyfél fiókkódja stb.

A CODE 128 vonalkódokat az alábbi szektorokban használják:

• Ruházati ipar, Egyesült Államok
• Élelmiszeripar, Egyesült Államok
• Gyógyszeripar és orvostechnikai eszközök ipara, Egyesült Államok
• Élelmiszeripar, Ausztrália és Új-Zéland
• Gyógyszeripar és orvostechnikai eszközök ipara, Európa

Letöltés

Mi az a GS1-128?

A GS1-128 egy olyan vonalkód, amely a jelenleg elérhető JAN-kód és standard forgalmazási kód (ITF) által kínált adatokon túl különböző adatok, például a forgalmazási és a tranzakciós adatok feltüntetését is lehetővé teszi.

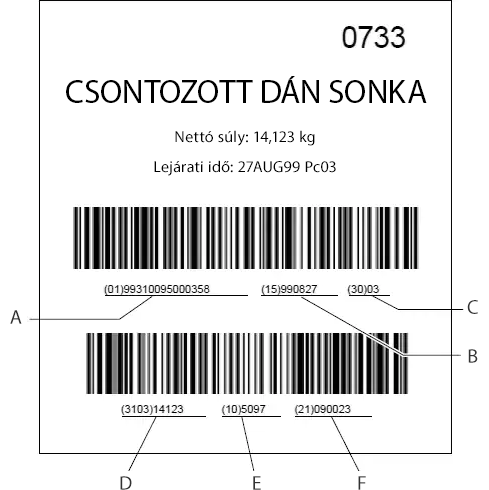

A GS1-128 vonalkód az alábbi adatokat tartalmazhatja:

A különböző felhasználási területeken a vonalkódcímkéhez egyéb adatok is szükségesek.

Például: online vásárlás/rendelés az EDI használatával (ez a rendszer felel a vállalatok közötti elektronikus adatok cseréjéért), élelmiszerek esetén a felbontás dátumának kezelése, a gyógyszerek lejárati idejének kezelése, a bejövő termékek ellenőrzésének leegyszerűsítése, csomagok szortírozása úti cél szerint stb. (Az alábbiakban egy élelmiszergyártó címkéje látható példaként.)

Letöltés

A GS1-128 létrejöttének háttere

A JAN-kód és a standard forgalmazási kód (ITF) magának a terméknek és a termék mennyiségének a jelölésére szolgáló vonalkódok. Ezek nem tartalmaznak olyan adatokat, mint például a gyártás dátuma, a csomagszám, a szavatossági idő vagy a rendelési szám.
Bár a CODE 39 lehetővé teszi az ilyen adatok elhelyezését a vonalkódban, ezek cseréje a vállalatok között nem megengedett, mivel az adatok definíciója és a számjegyek száma nem egységes.
A GS1-128 a közös használatra kialakított, az egész világot lefedő univerzális vonalkód, amely szabványosított formában tartalmazza a tételeket, a számjegyek számát és a vonalkód típusát.

Letöltés

A GS1-128 összetétele

A GS1-128 alapvető összetétele a következő:

• A Code 128-at használja vonalkódként.
• A szükséges adatok (például súly vagy felbontás dátuma) különválasztásáról a „felhasználási azonosító (AI)” gondoskodik. Több adat esetén minden adatot hozzá kell kapcsolni.

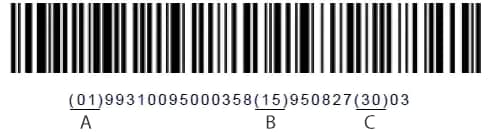

A fenti példában a „01”-es felhasználási azonosítót egy 14 számjegyű kód követi, amely a szállítókonténer azonosítására szolgál (legkisebb csomagméret kartondobozos csomagolás esetén). A „15”-ös felhasználási azonosítót a szavatossági idő (felhasználhatósági vagy lejárati időt) adata követi, amely ez esetben 1995. augusztus 27. Az utolsó, „30”-as felhasználási azonosítót a szállítási mennyiség adata követi, amely ez esetben 3 darab.
A fentieken kívül még körülbelül 100 féle felhasználási azonosító létezik. A vonalkódokban alkalmazandó adatokat a felhasználók választják ki.

A GS1-128 nem fix adatok jelölésére szolgál – az adatokat a felhasználónak kell kiválasztania. Ezért a GS1-128 vállalatok közötti egységes használatához a rendelkezésre álló adatokat tartalmazó vonalkódrendszer szabványait az adott szektornak és az érintett vállalatcsoportoknak kell elkészíteniük.

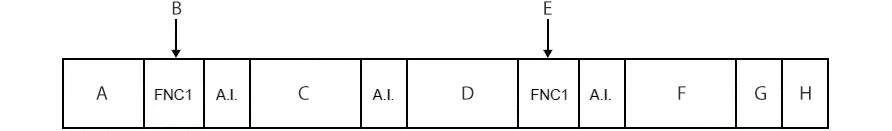

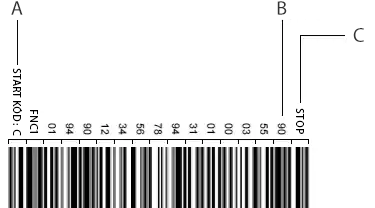

• Annak érdekében, hogy a GS1-128 megkülönböztethető legyen a CODE 128-tól, a start kód (CODE-A-tól CODE-C-ig) után meg kell adni az [FNC 1](1. funkció) paramétert.
• Az [FNC 1] abban az esetben is elválasztja az adatokat, ha a felhasználási azonosítót követő, adatokat tartalmazó számjegyek száma változó hosszúságú.

• A GS1-128 EAN-kódhoz és a standard forgalmazási kódhoz (ITF) való hozzáadásával lehetőség van további adatok hozzáadására.

A GS1-128 a CODE 128 vonalkódot használó vállalatok felhasználási azonosítóinak és a termékek relatív adatainak, vagy a tranzakciós adatoknak a jelölésére szolgál.
Más szavakkal a GS1-128 a szabványos módszer a különböző felhasználási adatok jelölésére. A CODE 128 magának a vonalkódnak a szabványa. A különbség a GS1-128 és a CODE 128 között az, hogy jelölve van-e a felhasználás vagy sem.
Mivel a GS1-128 a CODE 128 vonalkód-összetételét használja, ezért minden olyan vonalkódolvasó képes beolvasni, ami a CODE 128 olvasására is képes.

Letöltés

Felhasználási azonosító

Tipikus felhasználási azonosítók

Felhasználási azonosító	Tartalom	Adat számjegyeinek száma

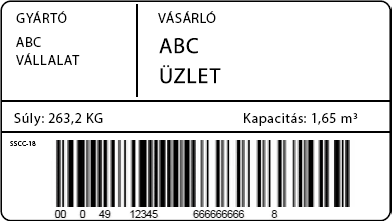

00	Standard kartonazonosító	18 számjegyű számok

A „00” azonosító adja meg a csomag gyári számát minden kartondoboz- és raklapszállítmány esetében. Ezért minden szállítmány külön számot kap.
Az adat 18 számjegyből áll, amelynek összetétele a következő:

Csomag típusa	1 számjegy
Univerzális vállalatkód	7 számjegy
Csomag gyári száma minden szállítmány esetében	9 számjegy
Ellenőrző számjegy (modulus 10/3 súly)	1 számjegy

A „Csomag típusa” paraméter a következők szerint alakul:

Csomag típusa
0	Doboz vagy karton
1	Raklap (nagyobb, mint a doboz vagy karton)
2	Konténer (nagyobb, mint a raklap)
3	A fentiektől eltérő minden egyéb csomagtípus
4	A belső követelmények szerint (belső használatra)
5	Az érintett vállalatok közötti kölcsönös megegyezés szerint
6~9	Felhasználás nem megengedett

Azon vállalatok esetében, akik regisztráltak a JAN-kódra, az „Univerzális vállalatkód” paramétert az „országkód” + „gyártó kódja” adja meg. Azon vállalatoknak, akik nem regisztráltak a JAN-kódra, be kell szerezniük az univerzális üzleti fiókkódot.

Európában és Amerikában a „Standard kartonazonosító” neve SSCC-18 (Szállítási egység sorszámkódja).

Felhasználási azonosító	Tartalom	Adat számjegyeinek száma
01	Szállítmány konténerkódja	14 számjegyű számok

A „01”-re általában a standard forgalmazási kód (ITF) összetételét alkalmazzák. Ez a csomagolt termék EAN-kódjából és a termékmennyiséget jelző csomagjelzőből áll.

Csomagjelző	1 számjegy
EAN-kód	12 számjegy
Ellenőrző számjegy (Modulus 10/3 súly)	1 számjegy

A „Csomagjelző” paraméter a következők szerint alakul:

Csomagjelző
0	Vegyes termékeket tartalmazó kartondoboz
1~8	Egyféle, azonos mennyiségű termékeket tartalmazó kartondoboz. Lehetséges értékek: 1–8. Az érték általában 1.
9	Egyféle, de különböző mennyiségű termékeket tartalmazó kartondoboz

Mivel a „Szállítmány konténerkódja" paraméter adatösszetétele megegyezik az EAN és a standard forgalmazási kód összetételével, ezért csak akkor alkalmazható, ha a kartondobozon nem szerepel sem EAN, sem pedig standard forgalmazási kód.

Európában és Amerikában a „Szállítmány konténerkódja” paraméter neve SCC-14 (Szállítási konténerkód).

Felhasználási azonosító	Tartalom	Formátum
10	Sarzsszám vagy tételszám	Maximum 20 alfanumerikus karakter

A „10” a termék sarzsszámát vagy tételszámát jelző felhasználási azonosító. Legfeljebb 20 alfanumerikus karakter (változó hosszúságú) áll rendelkezésre.

Felhasználási azonosító	Tartalom	Formátum
11	Gyártás dátuma (ÉÉHHNN)	6 számjegyű számok
13	Csomagolás dátuma (ÉÉHHNN)	6 számjegyű számok
15	Szavatosság (ÉÉHHNN)	6 számjegyű számok

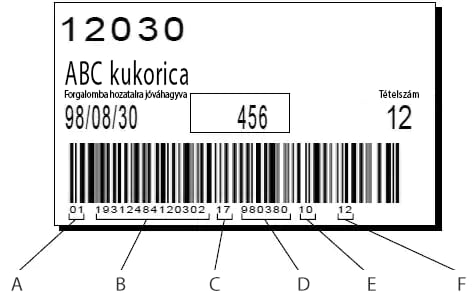

17	Forgalomba hozatalra jóváhagyva (ÉÉHHNN)	6 számjegyű számok

Ezek az adatok különböző dátumokat jeleznek.
A szavatosság esetében a kezeléshez szükséges fontos adat van feltüntetve. Például „felbontás dátuma” az élelmiszerek és „lejárati idő” a gyógyszerek esetében.

Felhasználási azonosító	Tartalom	Formátum
400	Adminisztrációs szám (ügyfél rendelési száma)	Maximum 30 alfanumerikus karakter
411	Helyszám (ügyfél fiókkódja)	13 számjegyű számok

Ezek a felhasználási azonosítók az olyan adminisztrációs adatokat jelölik, mint például a „rendelési szám” vagy az „ügyfél fiókkódja”.

Felhasználási azonosító	Tartalom	Formátum
410	Helyszám (úti cél kódja)	13 számjegyű számok

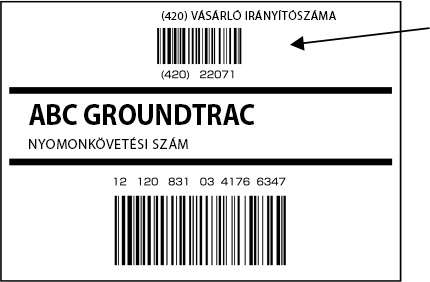

420	Helyszám (úti cél irányítószáma)	Maximum 9 alfanumerikus karakter

Ezek a kódok az úti célok szerinti áruszortírozásra használatosak. A „410” felhasználási azonosító lehetővé teszi a szortírozást minden olyan vállalat esetében, ami rendelkezik EAN vállalatkóddal.
A „420” felhasználási azonosító lehetővé teszi a szortírozást az irányítószámmal rendelkező úti célok esetében.
