CODE 39 és Codabar

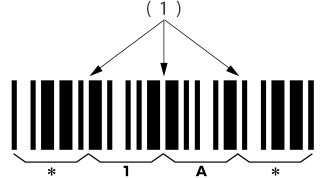

A CODE 39 összetétele

A CODE 39 a nevét a vonalak és térközök mintázata alapján kapta, ugyanis a 9 vonal és térköz közül 3 széles. Az alapvető összetétel a következő:

・Egy betűt (karaktert) 9 vonal és térköz ábrázol.
・A vonalkód elején és végén csillag (*) található. (start/stop karakter)
・A karakterek közötti térközt „karakterek közötti szünetnet” hívják. A szünet szélessége általában megegyezik a vékony vonal szélességével. (A szünet maximális szélessége 3–5,3-szorosa a vékony vonal szélességének.)

Letöltés

A CODE 39 karakter-összetétele

Az alábbi táblázat a CODE 39 karakter-összetételét mutatja be.
A CODE 39 számokat (0-tól 9-ig), betűket és szimbólumokat (-, ., _ (szóköz), *, $,/, +, %) tartalmazhat.

Karakter	Vonalmintázat
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
-
.
SZÓKÖZ
$
/
+
%
*

Letöltés

A CODE 39 jellemzői

• Mivel a CODE 39 nemcsak számokat, hanem betűket és szimbólumokat is tartalmazhat, ezért a cikkszámok feltüntetését is lehetővé teszi.
• A start/stop karakter a csillag (*).
• 9 vonal és térköz szolgál 1 karakter jelölésére. A többi vonalkódnál alkalmazottnál több vonal és térköz hatékonyabb beolvasást és nagyobb fokú megbízhatóságot kínál. Emellett ez a legnagyobb méretű vonalkód.

A CODE 39 abban az esetben ideális, ha az adatok betűk használatát is megkövetelik.

Letöltés

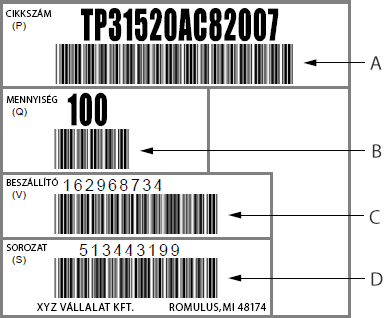

A CODE 39 felhasználási területei

A CODE 39 vonalkódot elsősorban ipari alkalmazásokban használják.

Letöltés

A Codabar összetétele

A Codabar 4 vonalból és 3 térközből áll (vagyis összesen 7 elemből). Minden egyes vékony vagy széles elem egy karaktert (betűt) jelöl.
A Codabar alapvető összetétele a következő:

• 7 vonal és térköz jelöl 1 karaktert.
• A vonalkód elején és végén a következő karakterek egyike áll: A, B, C vagy D (a, b, c vagy d).
  (start/stop karakter)

• A karakterek közötti szünet azonos a CODE 39-nél alkalmazott szünettel.

Letöltés

A Codabar karakter-összetétele

A Codabar számokat (0-tól 9-ig), betűket (A, B, C, D) és szimbólumokat (-,$, /, ., +) jelölhet.

Karakter	Vonalmintázat
0
1
2
3
4
5
6
7
8
9
-
$
:
/
.
+
A
B
C
D

Letöltés

A Codabar jellemzői

A Codabar esetében ritkábban fordul elő sikertelen beolvasás, mint az ITF esetében. A CODE 39 vonalkódnál kisebb vonalkódok hozhatók létre a használatával.
Ettől függetlenül nem garantált, hogy a beolvasás minden esetben sikeres lesz a Codabar használatakor. Ha a vonalkód nyomtatási minősége gyenge, akkor a beolvasás sikertelen lehet (lásd alább).

Ha valamelyik térköz a kelleténél szélesebbre sikerül, akkor a rendszer ezt stop karakternek tekinti, és a beolvasás sikertelenül végződik.

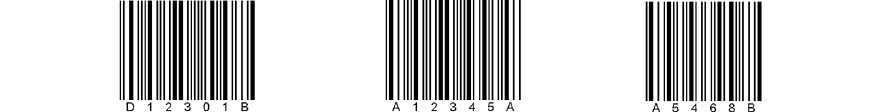

A tetszőleges start/stop karakterkombinációnak köszönhetően sokoldalú felhasználhatóságot kínál.
Például A––––A a listaárakhoz, A––––C az akciós árakhoz és C––––C a végkiárusítási árakhoz.
