ISO/IEC 15416-ellenőrzés elemei és ezek jelentése
- 1 DEC (Dekódolás)
- 2 EDGE (Szélmeghatározás)
- 3 SC (Szimbólumkontraszt)
- 4 MINR (Minimális visszaverődési együttható)
- 5 MINE (Minimális szélkontraszt)
- 6 MOD (Moduláció)
- 7 QZ (Csendes zóna)
- 8 DCD (Dekódolhatóság)
- 9 DEF (Hibák)
1 DEC (Dekódolás)
A dekódolás során eldönti, hogy a leolvasás lehetséges-e.
Ha az elem minősége alacsony, a rendszer nem képes vonalkódként felismeri az adott elemet.

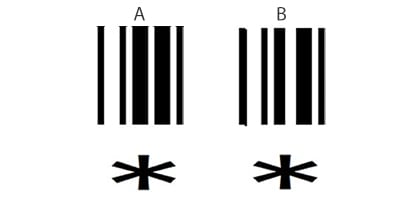

2 EDGE (Szélmeghatározás)
Meghatározza, hogy a vonalkódszélek beolvasott száma (azok a pontok, amikor a fekete és a fehér közötti váltás történik) megegyezik-e a szélek várt számával.
Ahogy az a jobb alsó képen is látható, a különböző okokból megjelenő fehér vonalak (pl. karc) csökkenti a minőséget.
- A
- Megfelelő
- B
- Karcolás

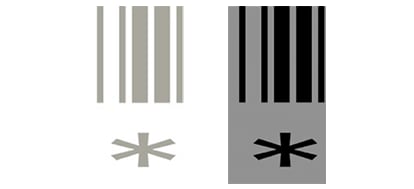

3 SC (Szimbólumkontraszt)
Felméri a maximális fényintenzitás (Rmax) és a minimális fényintenzitás (Rmin) közötti különbséget a kód területén.
Ha a kontraszt nem elégséges, a minőség alacsony lesz.
4 MINR (Minimális visszaverődési együttható)
A beolvasott hullámforma minimális visszaverődési együtthatója.
Azt határozza meg, hogy a minimális fényintenzitás (Rmin) kevesebb-e, mint a maximális fényintenzitás (Rmax) 50%-a.
Ha a vonalak megvilágítása nem megfelelő, a minőség alacsony lesz.
5 MINE (Minimális szélkontraszt)
Felméri, hogy egy szünet (pl. a csendes zóna) és a szomszédos vonalak között a fényvisszaverődés minimális különbsége 15% vagy az alatt van-e.
Ha egyes vonalak vékonyak, vagy a háttér egy része szennyezett, akkor a minőség alacsony lesz.
6 MOD (Moduláció)
Felméri, hogy a minimális szélkontraszt és a szimbólumkontraszt arányát.
Ha egyes vonalak vékonyak, vagy a háttér egy része szennyezett, akkor a minőség alacsony lesz.
- A
- Egyes vonalak vékonyak.
- B
- Szennyeződés.

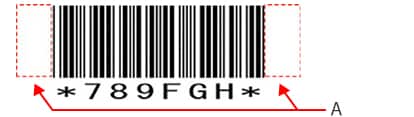

7 QZ (Csendes zóna)
Felméri, hogy a csendes zóna szélessége megfelel-e a szabványban foglalt értéknek.
- A
- Csendes zóna

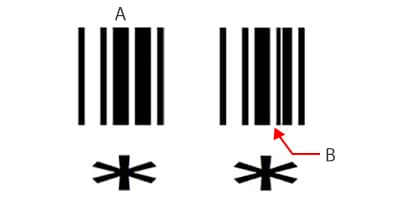

8 DCD (Dekódolhatóság)
A kódolhatóság minden egyes kódtípus esetén meg van határozva. Felméri a hiba méretét az ideális vonalszélesség-mintázat és a tényleges vonalszélesség-mintázat között.
Ha egyes vonalak vagy térközök túlságosan szélesek vagy vékonyak, a minőség alacsony lesz.
- A
- Megfelelő
- B
- Helytelen vonalszélesség

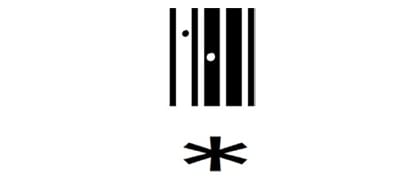

9 DEF (Hibák)
Az elemeken belüli színegyenetlenségeket méri fel.
Ha a vonalak vagy a térközök hibásak vagy szennyezettek, a minőség alacsony lesz.
