ITF és standard forgalmazási kód

A világon körülbelül 100 féle vonalkód létezik. Az alábbiakban az ITF vonalkódokat mutatjuk be.

ITF

Az ITF egy betűszó, amelynek jelentése „Interleaved 2 of 5”. Széles körben alkalmazzák a kartondobozokra nyomtatott standard forgalmazási kódként.
Többéle „2/5” típus is elérhető; ezeket az alábbiakba ismertetjük. Ezek mindegyike egy karakter jelöléséhez ugyanazon 2 széles vonal (térköz)/5 vonal (térköz) összetételt alkalmazza. Habár az összetételük azonos, maga a kód teljesen eltérő.

Az ITF összetétele

  • Az ITF 5 vonalat (térközt) használ 1 karakter jelölésére. Mivel az öt vonalból kettő széles, ezért „2/5”-nek hívják.

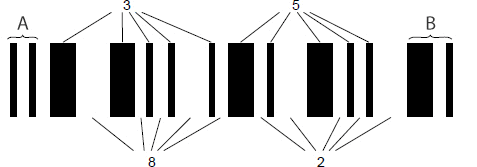

  • Az ITF esetében a karaktereket jelölő vonalak átfedésben helyezkednek el a karaktereket jelölő térközökkel, ahogy az alább látható.
A
Start kód vonalai
B
Stop kód vonalai
Karakter Vonalmintázat
START
2
3
5
8
STOP
  • Az első karaktert 5 vonal, a másodikat pedig 5 térköz jelöli. Ezért az ITF mindig páros számú számjegyből áll. (Az 5 számjegyű ITF nem elérhető.)
  • Az ITF sűrű összetételű, mivel mind a vonalak, mind pedig a térközök tárolnak információt.
  • Start/stop karaktert nem alkalmaz, de a kezdést és a befejezést jelölő vonalmintázatokat igen.

Az ITF karakter-összetétele

Az ITF a következő táblázatban szereplő karakterekből áll. Csak számok (0-tól 9-ig) kódolhatók a vonalkódba.

Karakter Vonalmintázat
START
0
1
2
3
4
5
6
7
8
9
STOP

Az ITF jellemzői

A nagy adatsűrűségű ITF vonalkód az alábbi jellemzőkkel bír:

  • A címkeméret kisebb, mint más, azonos mennyiségű számjegyet tartalmazó vonalkódok esetén.
    Praktikus megoldás, ha kis helyen kell vonalkódot elhelyezni.
  • Egységnyi méreten több adatot képes tárolni, mint más vonalkódok. (A számjegyek száma növelhető.)
  • Ha a címkeméret és a számjegyek száma azonos, akkor lehetőség van szélesebb vonalszélesség alkalmazására.
    A szélesebb vonalak megkönnyítik a vonalkódolvasó számára a vonalkód beolvasását. Emellett így távolról is lehetővé válik a beolvasás.

A vonalkódhosszúságok összehasonlítása

Az alábbi ábrán az egyes vonalkódtípusok vonalkódhosszának összehasonlítása látható, azonos vékonyvonal-szélesség és információmennyiség alkalmazása mellett. Jól látható, hogy az ITF a legrövidebb.
(Az összehasonlításhoz bináris szintű vonalkódokat használtunk.)

  • ITF
    ITF
  • CODE39
    CODE39
  • Codabar
    Codabar

Az ITF alkalmazásai

  • Akkor használják az ITF-et, amikor kis helyen kell elhelyezni sok információt.
  • A standard forgalmazási kód esetében használatos, amikor a vonalkódot kartondobozra kell nyomtatni. (A részletekért kattints ide.)

Az ITF hátrányai

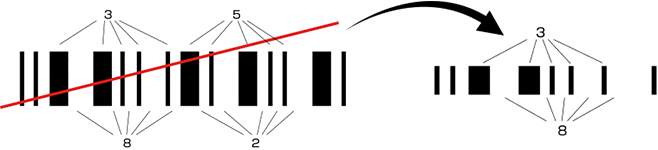

Habár az ITF számos előnyt kínál, rendelkezik azzal a hátránnyal is, hogy az összetétele következtében előfordulhat, hogy a beolvasás sikertelen lesz. A sikertelen beolvasás azt jelenti, hogy a „3852”-t jelölő vonalkódot hibásan „38”-nak olvassa be a vonalkódolvasó, vagyis kihagy néhány számjegyet.

Amikor a lézersugár ferdén olvassa le a vonalkódot (lásd balra), akkor a beolvasott érték „38” lesz.

Standard forgalmazási kód

Az ITF-alapú standard forgalmazási kód részleteit az alábbiakban ismertetjük.

Mi az a standard forgalmazási kód?

A standard forgalmazási kód egy olyan vonalkód, amelyet elsősorban kartondobozokon alkalmaznak, és amely a szabványnak minősül a forgalmazási rendszerekben. Az alábbiakban leírjuk, hogyan vezették be a standard forgalmazási kódot.

„Éppen időben” igények

A kiskereskedelmi üzletek, így például a szupermarketek célja az, hogy alacsonyan tartsák a készleteket, hogy minél több legyen a rendelkezésre álló hely. Annak érdekében, hogy meg tudjanak felelni ennek az elvárásnak, a gyártóknak és a nagykereskedőknek a szükséges mennyiségben és a szükséges időben kell leszállítaniuk a megrendelt árukat. Ezt „éppen időben” (JIT, Just-in-time) rendszernek hívjuk. Ennek eredményeképp az alábbi helyzet áll elő.

(1) Csomagolás diverzifikálása

A kiskereskedők különböző mennyiségekre adják le a rendeléseiket, például 120 vagy 10 darabra. Ezért különböző csomagméreteket hoztak létre, hogy megfeleljenek ezeknek a változatos igényeknek.

120 darab
10 darab

(2) Teherautó mint fő disztribúciós megoldás

Mivel az egyszerre kiszállított áru mennyisége csökkent és a szállítás gyakorisága nőtt, a teherautós szállítási megoldás játssza a fő szerepet a terjesztésben.
A jelenlegi közlekedési környezetben azonban nincs arra mód, hogy a teherautó huzamosabb ideig megálljon rakodni. Ezért a csomagokat előre össze kell állítani (össze kell válogatni), hogy azokat gyorsan fel és le lehessen rakodni. Ha minden egyes megrendelést helyben ellenőriznének, akkor nem lehetne időben végezni a teherautó megrakodását.

A standard forgalmazási kód kialakulása

A standard forgalmazási kódot azért hozták létre, hogy az igazodjon a terjesztés diverzifikálási trendjéhez. A standard forgalmazási kód a csomagban található termékek EAN-kódját és a csomagolási adatokat (a csomagban található termék mennyiségét) tartalmazza. Amikor a vonalkódolvasóval leolvassák a standard forgalmazási kódot, azonnal kiderül a termék neve és mennyisége. Ily módon számos dolgot racionalizálni lehet a forgalmazási rendszerben, például a válogatást, a választékot, a termék ellenőrzését, a készlet ellenőrzését és a készlet helyfoglalását.

A standard forgalmazási kód összetétele

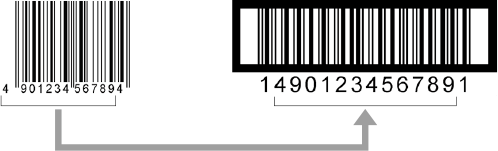

A standard forgalmazási kód a csomagban lévő termék EAN-kódjából és az előre rögzített forgalmazásazonosítási kódból áll.

  • JAN-kód
  • Standard forgalmazási kód

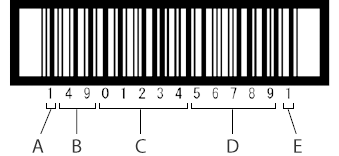

Az adatösszetétel a következőképp néz ki:

A
Forgalmazásazonosítási kód (1 számjegy)
B
Országkód (2 számjegy)
C
Gyártó kódja (5 számjegy)
D
Termék tételkódja (5 számjegy)
E
Ellenőrző számjegy (1 számjegy)

Forgalmazásazonosítási kód hozzárendelése

A forgalmazásazonosítási kód a csomagban található vegyes termékek megnevezését és mennyiségét jelzi, 1 számjegyen. Ami a mennyiség jelzését illeti, ez nem a csomagban lévő termékek tényleges mennyiségét jelzi; a mennyiséget jelölő kódot a felhasználók határozzák meg.

Azonosítókód
Forgalmazásazonosítási
kód
Leírás
0 Vegyes termékeket tartalmazó csomag
1~7 Azonos termék mennyisége a csomagban
8 Fenntartott
9 Kiegészítő verzió hozzáadva

A kiegészítő verzió részleteit itt tekintheti meg

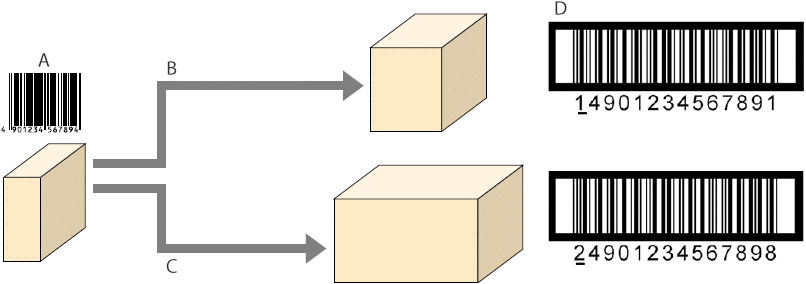

Példa: Ha egy adott terméket különbözőképp csomagolnak, akkor különböző forgalmazásazonosítási kódok használata szükséges.
A
EAN-kód
B
6 darab a csomagban
C
12 darab a csomagban
D
Standard forgalmazási kód

A standard forgalmazási kód standard mérete

A standard forgalmazási kód mérete 0,25 és 1,2 nagyításiarány-tartományon belül nagyítható és kicsinyíthető, az 1 mm-es standard vékonyvonal-szélességet alapul véve (nagyítási arány: 1). (Az exportálásnál 0,625–1,2 nagyítás alkalmazható.) A vonalkód egyes nagyítások melletti hossza az alábbiakban látható. (A vonalkód hossza a csendes zónákat is magában foglalja.)

Vonalkód hosszúsága
A
Vonalkód hosszúsága

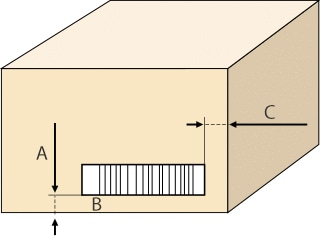

A nyomtatási helyek specifikációi
A
32 ±3 mm
B
149
C
19 mm vagy több
Nagyítás Vonalkód hosszúsága
1,2 171 mm
1,0 143 mm
0,8 114 mm
0,625 89 mm
0,40 57 mm
0,25 36 mm

Mire jó az ITF?

Ha a címkeméret és a számjegyek száma azonos, akkor az ITF esetében lehetőség van a többi vonalkódhoz képest szélesebb vékonyvonal-szélesség alkalmazására. Így a gyenge nyomtatási minőséget produkáló nyomtatók is alkalmasak az ITF-kód nyomtatására. Ezenkívül a szélesebb vékonyvonal-szélesség révén lehetővé válik a vonalkód távolabbról való leolvasása.

Mi az a kiegészítő verzió?

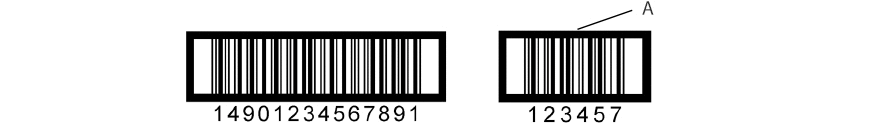

A kiegészítő verzió az a forgalmazási kód, amelyet a standard forgalmazási kód standard verziója után adtak meg. Ezt olyan termékeknél használják, amelyek ára minden egyes csomag esetében a súly függvényében változik (például sonka vagy kolbász). A kiegészítő verzió 5 számjegyből, amelyek a mérési értéket jelölik, valamint további 1 ellenőrző számjegyből áll. Ha tizedesszámra is szükség van, akkor azt a harmadik és negyedik számjegy között kell elhelyezni. A mért értékek jelölésére a kiegészítő verzió helyett jelenleg a CODE 128 alapú „GS1-128” vonalkódot használják.

A
Kiegészítő verzió

Elosztóvonal

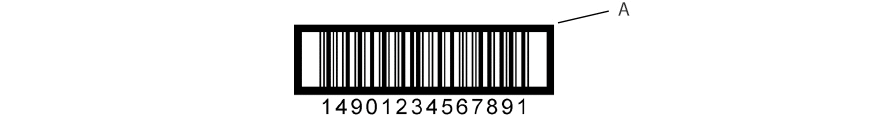

Kartondobozokra flexográf nyomtatással (olyan nyomtatási módszer, amely gyantát vagy gumit használ a nyomás kiegyenlítésére) viszik fel a vonalkódokat. Mivel a karton felülete nem teljesen sík, ezért a flexográf nyomtató által előállított nyomat sem egyenletes. Ez torz vonalkódot eredményezhet. Az elosztó vonalkód arra szolgál, hogy a közvetlen nyomtatási nyomás ne a vonalkódra koncentrálódjon és a nyomtatási nyomás egyenletes maradjon.

Elosztóvonal
A
Elosztóvonal
