GYIK: A vonalkódok beolvasásával kapcsolatos hibák elhárítása
Ebben a fejezetben a vonalkód vagy 2D-s vonalkód beolvasása során felmerülő problémákkal kapcsolatos gyakori okokat és megoldásokat ismertetjük.
Problémák a vonalkódok beolvasása során
- K.01Miért van fehér csík a vonalkódon, amikor hőnyomtatóval nyomtatok?
-
- V.01Előfordulhat, hogy ki kell cserélni a hőnyomtató fejét.
-
NORMÁLIS NYOMAT
HIÁNYOS NYOMAT A jobb oldali ábrán az látható, hogy az 1-es számnál hiányzik egy vonal a vonalkódból.
Ezt a hibát „hiányzó pontoknak” hívjuk, ami hibás beolvasást eredményezhet.
- K.02A vonalkódolvasó az ajánlott távolság szerint lett telepítve, de az nem olvassa be a vonalkódokat.
-
- V.02Előfordulhat, hogy a vonalkódolvasó merőlegesen lett elhelyezve a célhoz képest.
-
- A
- Lézersugár
- B
- SPEKULÁRIS SUGÁR
Ha a vonalkódolvasó merőlegesen van telepítve a vonalkódhoz képest, akkor az erős visszaverődés (spekuláris sugár) hibás beolvasást eredményezhet. Ezért nem működik megfelelően a vonalkódolvasó.
- K.03Miért megy nehézkesen a fényes vonalkódok beolvasása?
-
- V.03Azért, mert a fényes vonalkódok rosszul verik vissza a lézersugarat.
-
Laminált vonalkód
Fém vagy ezüst háttér A lézersugár spekulárisan verődik vissza a fényes felületű vonalkódokról. A vonalkódolvasó nehezen olvassa be ezeket a vonalkódokat, mert a lézersugár alig verődik vissza.

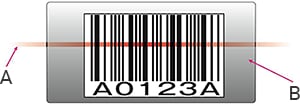

- K.04A vonalkódolvasó nem tudja beolvasni a fém felületeken elhelyezett vonalkódos címkéket. Hatással van a fémes visszaverődés a vonalkódolvasóra?
-
- V.04Előfordulhat, hogy túl keskeny a vonalkódos címke csendes zónája.
-
- A
- Lézersugár
- B
- Fémfelület
Mivel a fémről nem verődik vissza a sugár, a vonalkódolvasó feketeként értelmezi ezt. Emiatt a vonalkód csendes zónája túl keskeny (lásd az ábrát) és olvashatatlan lesz.

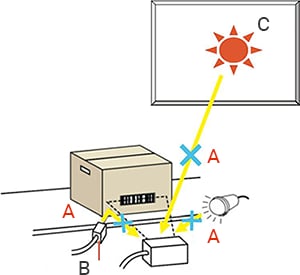

- K.05Tesztelésnél megbízhatóan működik a vonalkódolvasó, de normál üzem közben bizonytalanná válik a beolvasás.
-
- V.05A hibát a környezeti fény okozhatja.
-
- A
- Környezeti fény
- B
- Fotoelektromos érzékelő
- C
- Napfény
A vonalkódolvasóra eső napfény bizonytalan beolvasást okozhat.
- K.06Miért nem alkalmas UPC/EAN és CODE128 vonalkódok nyomtatására a pontmátrix nyomtató?
-
- V.06A UPC/EAN és a CODE128 négyféle vonal- és térközszélességet alkalmaz.
-

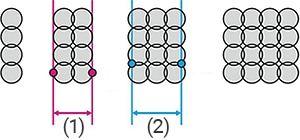

Egy pont szélességű vonal nyomtatásakor. A pontmátrix nyomtató jellegéből adódóan a vonalak szélessége nem egységes a vonal teljes hosszában. Egyes helyeken szélesebb (1), míg más helyeken keskenyebb (2). Ezek az eltérések nehézséget okozhatnak a vonalkódolvasó számára, és a vonalkód beolvashatatlannak bizonyulhat.
- K.07Miért működik bizonytalanul a vonalkódolvasó, amikor kartonra nyomtatott vonalkódot próbálok meg beolvasni?
-
- V.07A karton nem homogén jellege bizonytalan beolvasást eredményezhet.
-
- A
- Háttér
- B
- Vonalkód
A vonalkód vonalakból (nyomtatás) és térközökből (háttér) áll. Mind a nyomtatott rész, mind pedig a háttér változhat a nem homogén felület következtében, ami bizonytalan leolvasást eredményezhet.
Problémák a 2D-s vonalkódok beolvasása során
- K.01A vonalkód megfelelően lett kinyomtatva. Miért nem olvassa be a vonalkódolvasó?
-
- V.01Előfordulhat, hogy túl keskeny a csendes zóna.
-
Keskeny csendes zóna: A 2D-s vonalkódban szereplő egyetlen fehér zóna.
Befolyásolja a keret: A vonalkódot fekete keret veszi körül.
Nincs csendes zóna: A vonalkód túlnyúlik a címke szélén.

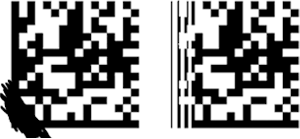

- K.02Miért nem képes beolvasni a vonalkódot a vonalkódolvasó, amikor a kódnak csak egy kis része sérült?
-
- V.02Előfordulhat, hogy az illesztési mintázat sérült meg.
-
A DataMatrix-kódok esetében a rendszer először megkeresi az L alakú keretet, amelyet illesztési mintázatnak hívunk. Ha ez az illesztési mintázat sérült, akkor a vonalkódot nem lehet beolvasni.
- K.03A modulok és a térközök eltérő színűek, és a nyomtatási minőség is megfelelő. Miért nem olvassa be mégse a 2D-s vonalkódot a vonalkódolvasó?
-
- V.03Előfordulhat, hogy a színkontraszt okoz nehézséget.
-
Fekete mintázat
kék háttéren
Fekete mintázat
zöld háttéren
Piros mintázat
fehér háttérenA 2D-s vonalkódolvasók a leolvasáshoz a nyomtatott mintázat és a háttér közötti kontrasztot olvassák be. Ha gyenge a kontraszt és a két elem nehezen megkülönböztethető egymástól, akkor a leolvasás sikertelen lesz.
- K.04Az ajánlott távolságban helyeztem el a vonalkódolvasót. Miért nem képes mégse beolvasni a vonalkódokat?
-
- V.04Előfordulhat, hogy a vonalkódolvasó nem megfelelő szögben áll, vagy polarizáló szűrőre van szükség.
-
Példa a szögben való elhelyezésre
Egyes 2D-s vonalkódolvasókat ferdén, míg másokat merőlegesen kell elhelyezni a célhoz képest. Ha nem megfelelő szögben állnak, akkor a beolvasás bizonytalanná válhat.
- K.05Tesztelésnél megbízhatóan működik a kódolvasó, de normál üzem közben bizonytalanná válik a beolvasás.
-
- V.05A hibát a környezeti fény okozhatja.
-
- A
- Napfény
- B
- Fény
- C
- Fotoelektromos érzékelő
A 2D-s vonalkódolvasók fényvillanást használnak a leolvasáshoz (hasonlóan a fényképezőgépekhez). Amikor túl sok környezeti fény éri a célt vagy a vonalkódolvasót, a fényesség egyenetlenné válhat, ami bizonytalan leolvasást eredményez.
