HDR (magas dinamikatartomány) funkció
A KEYENCE VHX sorozatú digitális mikroszkópokkal a képeket 16-biten vagy színenként 65 536 árnyalattal lehet rögzíteni.
Ennek eredményeképpen a képek 256-szor több színadatot tartalmaznak, mint a hagyományos 8-bites képek, és a megjeleníthető színek száma több mint 16 milliószorosára növekszik. Ezeket az adatokat a VHX feldolgozza, optimalizálja a színt, a fényerősséget, a kontrasztot és a textúrát, majd a megfigyelt tárgyra vonatkozóan a legmegfelelőbb képet jeleníti meg.
Így a kis kontrasztú és türköződő céltárgyakról is egyszerűen és nagy részletességgel lehet képet alkotni.
- A
- A festék színét élénken meg lehet jeleníteni
- B
- Nagyobb részletességgel lehet vizsgálni a felület textúráját
A 16-bites HDR adatok kinyerése mögötti mechanizmusok
A 16-bites képek rögzítéséhez a kamera változtatja a zársebességet, és több képet készít különböző fényerősséggel. Bár minden képhez 16-bites adatok tartoznak, egy adott pillanatban csak 8-bitet lehet megjeleníteni. A felhasználók meghatározhatják, hogy melyik 8 bitet szeretnék megjeleníteni, hogy a megfelelő jellemző vagy részlet tisztán kivehető legyen.

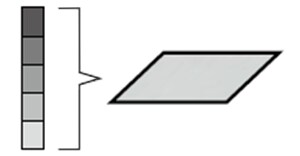

Azonos zársebességgel kapott fokozatok
- Nehézségek
- A keskeny fényerősség tartomány miatt a kép egyes területein csillogó és sötét pontok (túl- és alultelített képpontok) láthatók.
- Nem lehet megjeleníteni a finom kontrasztokat.
- A színek kevésbé élénkek, és nehéz különbséget tenni a hasonló árnyalatok között.

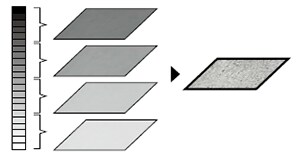

Különböző zársebességgel kapott fokozatok
- Megoldások
- A széles fényerősség tartomány megszünteti a fényes és alulexponált területeket.
- Az apró felületi jellemzők éles kontraszttal láthatók.
- Reprodukálható a színhű megjelenés finom eltérésekkel.
Nagy teljesítményű grafikus motor
A VHX sorozat a KEYENCE legfejlettebb grafikus motorját, a REMAX V-t tartalmazza, amely 16-biten képes megjeleníteni az RGB komponenseket akár élőkép megtekintése közben is.
Ezt a képfeldolgozó egységet kifejezetten arra tervezték, hogy maximálisra növelje a VHX funkciókban rejlő lehetőségeket - sebesség, felbontás, színhű megjelenítés és működés.
A HDR előnyei [1]
A teljes céltárgyat végig konzisztens megvilágítással lehet vizsgálni; a sötét mélyedésektől a vakítóan fehér területekig.
Azok a struktúrák is részletesen vizsgálhatók, amelyeken alig látható kontraszt.
Részletes strukturális képek egyszerű megjelenítése alacsony kontrasztú céltárgyakról.
A HDR előnyei [2]
Akár átlátszó céltárgyakról is lehet részletes képeket pontosan rögzíteni.
A finom színeltérésekkel rendelkező céltárgyak most már könnyen megkülönböztethetők.
