CODE 39 i Codabar

Struktura CODE 39

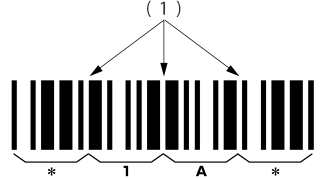

Nazwa CODE 39 pochodzi od wzorca jego pasków i spacji, gdzie 3 z 9 pasków i spacji są szerokie. Podstawowa struktura jest następująca:

Jedna litera (znak) jest przedstawiana za pomocą 9 pasków i spacji.
・Gwiazdki (*) są dołączone na początku i końcu kodu kreskowego. (znak start/stop)
・Spacja pomiędzy znakami nosi nazwę „odstępu międzyznakowego”. Z reguły szerokość odstępu jest taka sama jak szerokość wąskiego paska. (Maksymalna szerokość powinna być 3 do 5,3 razy większa niż szerokość wąskiego paska).

Pobierz

Struktura znakowa CODE 39

W poniższej tabeli przedstawiono strukturę znakową CODE 39.
CODE 39 może przedstawiać znaki włącznie z liczbami (0 do 9), alfabety i symbole (-, ., _ (spacja), *, $,/, +, %).

Znak	Wzór pasków
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
-
.
SPACJA
$
/
+
%
*

Pobierz

Cechy CODE 39

• Ponieważ CODE 39 przedstawia nie tylko liczby, ale także litery i symbole, umożliwia też przedstawienie numeru elementu.
• Znakiem start/stop jest gwiazdka (*).
• Do przedstawienia jednego znaku używa się 9 pasków i spacji. Większa liczba kresek i spacji niż w innych kodach zapewnia pełniejszy odczyt i wysoką niezawodność, a także największy rozmiar kodu kreskowego.

Jeśli dane wymagają zastosowania liter, CODE 39 jest idealny.

Pobierz

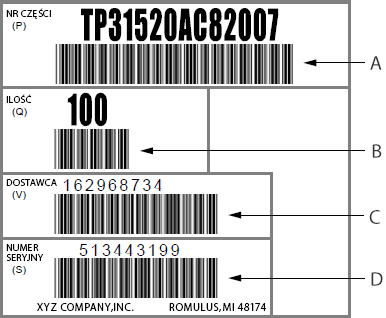

Zastosowania CODE 39

CODE 39 jest używany głównie w zastosowaniach przemysłowych.

Pobierz

Struktura Codabar

Codabar zawiera 4 paski i 3 spacje (łącznie 7 elementów), przy czym każda mała lub duża szerokość przedstawia jeden znak (literę).
Podstawowa struktura kodu Codabar jest następująca:

• 7 pasków i spacji przedstawia jeden znak.
• Dowolny znak spośród A, B, C lub D (a, b, c lub d) jest przedstawiony na początku i końcu kodu kreskowego.
  (znak start/stop)

• Odstęp międzyznakowy jest taki sam jak w przypadku CODE 39.

Pobierz

Struktura znakowa kodu Codabar

Codabar może przedstawiać znaki, w tym cyfry (0 do 9), litery (A, B, C, D) i symbole (-,$, /, ., +).

Znak	Wzór pasków
0
1
2
3
4
5
6
7
8
9
-
$
:
/
.
+
A
B
C
D

Pobierz

Cechy kodu Codabar

Pominięcie odczytu jest mniej prawdopodobne w przypadku kodu Codabar niż ITF. Możliwy jest mniejszy rozmiar kodu kreskowego w porównaniu z CODE 39.
Nie oznacza to jednak, że w przypadku Codabar pomijanie odczytu nigdy nie ma miejsca. Jeżeli jakość wydruku kodu kreskowego jest niska, może dojść do pominięcia odczytu, jak pokazano poniżej.

Jeśli jedna spacja jest wydrukowana szerzej niż powinna, znak ten jest uważany za znak stopu i następuje pominięcie odczytu.

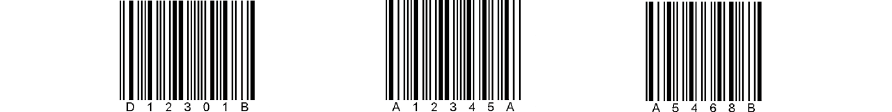

Dostępność dowolnej kombinacji znaków start/stop umożliwia wszechstronne zastosowanie.
Na przykład A––––A jest kombinacją używaną w przypadku cenników, A––––C w przypadku specjalnych cen z rabatem, a C––––C w przypadku cen wyprzedażowych.

Pobierz
