Czym jest kod QR?
Struktura kodów QR
Kod QR (Quick response) to macierzowy kod 2D do szybkiego odczytu opracowany przez DENSO WAVE w 1994 roku. W 1997 roku został zarejestrowany jako norma ITS przez AIMI, a w 2000 roku jako norma ISO/IEC.
Ponadto, kod Micro QR został znormalizowany jako JIS-X-0510 w 2004 roku.
Specyfikacja kodów QR
Najmniejszy element (czarny lub biały kwadrat) kodu QR nazywany jest „modułem”. Kod QR składa się z układu modułów czarno-białych, wzorów wykrywania pozycji, wzorów czasowych,
informacji o formacie, które zawierają poziom korekcji błędów i numery masek, obszar danych i kod korekcji błędów
(kodowanie Reeda-Solomona).
Specyfikacja | ||
---|---|---|
Najmniejszy rozmiar symbolu | 21 × 21 modułów | |
Największy rozmiar symbolu | 177 × 177 modułów | |
Maksymalna pojemność danych | Numeryczny | 7089 znaków |
Alfanumeryczny | 4296 znaków | |
Kanji | 1817 znaków |

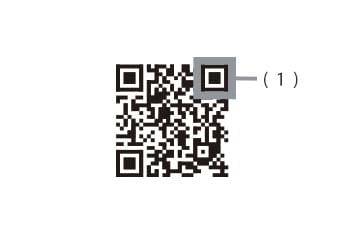

Wzorce wykrywania pozycji
Wzorce wykrywania pozycji są rozmieszczone w trzech rogach kodów QR. (Micro QR ma jeden). Pozycja kodu QR jest wykrywana za pomocą wzorców wykrywania pozycji, które umożliwiają szybki odczyt.

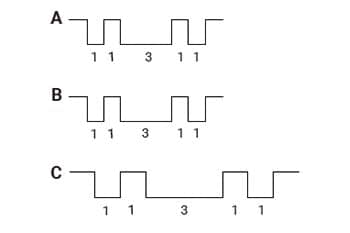

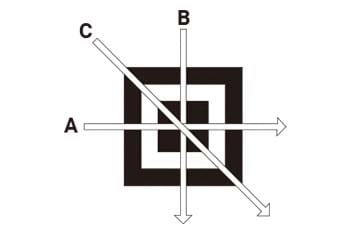

Z dowolnej pozycji A, B i C, współczynnik czarno-białych modułów wynosi 1:1:3:1:1, co pozwala określić kąt obrotu / przesunięcie kodu.
Może być odczytywany z dowolnego kierunku, co znacznie poprawia wydajność pracy.

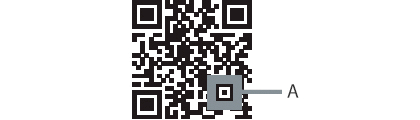

Wzór wyrównania
Wzór wyrównania jest używany do wykrywania pozycji, jeśli istnieje przesunięcie modułów z powodu zniekształcenia.
Jest on stosowany w modelu 2.
Margines
Margines jest pustym obszarem wokół kodu QR. Modele 1 i 2 wymagają marginesu czterech modułów, a kod Micro QR dwóch modułów.

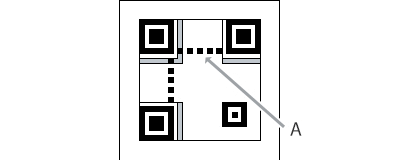

Wzór czasowy
Białe i czarne moduły są naprzemiennie ułożone w celu określenia współrzędnych.

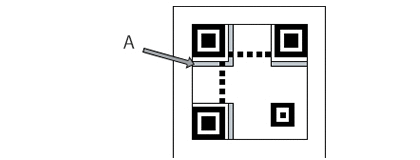

Informacje o formacie
Zawierają one współczynnik korekcji błędów i wzór maski kodu. Informacje o formacie są odczytywane jako pierwsze podczas dekodowania kodu.
Kodowanie korekcyjne (kodowanie Reeda-Solomona)
Kodowanie Reeda-Solomona służy do przywracania danych, gdy część kodu QR ulegnie uszkodzeniu. Wskaźnik przywracania jest różny na 4 różnych poziomach korekcji błędów.
Poziom korekcji błędów | Obszar uszkodzony do całego rozmiaru kodu |
---|---|
L | 7% |
M | 15% |
Q | 25% |
H | 30% |

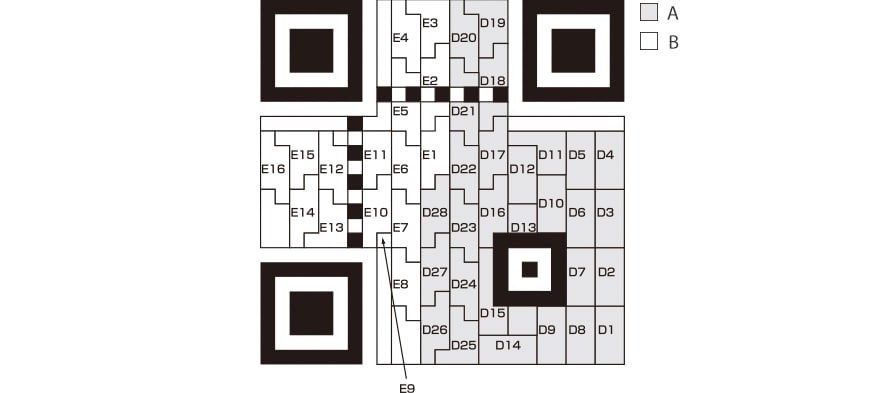

Umieszczenie kodu korekcji błędów
Kod danych i kod korekcji błędów są rozmieszczone jak przedstawiono poniżej. (Przykład: wersja 2 Modelu 2 z poziomem M) Do kodu stosowana jest maska, aby zapobiec pojawieniu się takiego samego wzoru jak wzór wykrywania pozycji.
Specyfikacja kodów QR
Kody QR dzielą się na Model 1, Model 2 i Micro QR. Mają one różne cechy i pojemności danych.

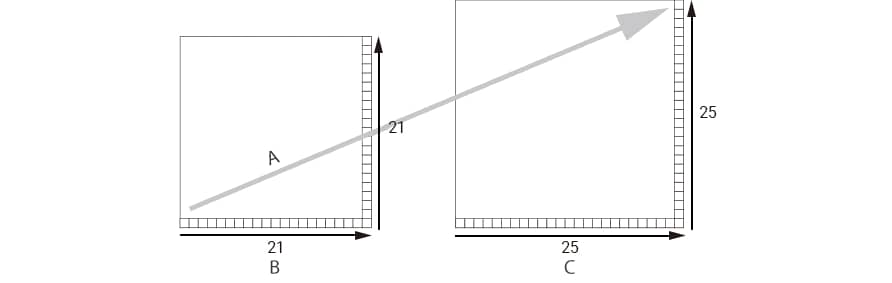

„Wersja” oznacza rozmiar (liczbę modułów) kodu QR. Większa wersja zawiera więcej danych. (Rzeczywisty rozmiar kodu również wzrasta).
Wersja standardowa to 21 × 21 modułów (MicroQR ma 11 × 11 modułów), a wraz ze zwiększeniem wersji dodaje się po 4 moduły (2 moduły dla MicroQR) z każdej strony.
Model 1
Model 1 jest prototypem Modelu 2 i Micro QR. W normie AIMI zarejestrowane są wersje od 1 do 14.
Maksymalna pojemność danych | |
---|---|
Numeryczny | 1167 znaków |
Alfanumeryczny | 707 znaków |
Binarne | 468 bajtów |
Kanji | 299 znaków |
Gdy wersja się zwiększa, do kodu dodawane są 4 moduły w obu kierunkach X i Y.
Model 2
Model 2 jest wyposażony we wzór wyrównania w celu lepszego ustawienia pozycji i zawiera więcej danych niż Model 1. Wersje od 1 do 40 są zarejestrowane w normie AIMI. Wersja 40 może zawierać do 7089 znaków numerycznych.
Maksymalna pojemność danych | |
---|---|
Numeryczny | 7089 znaków |
Alfanumeryczny | 4296 znaków |
Binarne | 2953 bajtów |
Kanji | 1817 znaków |
Gdy wersja się zwiększa, do kodu dodawane są 4 moduły w obu kierunkach X i Y.
Micro QR
Kod Micro QR ma tylko jeden wzór wykrywania pozycji, aby zmniejszyć rozmiar, dzięki czemu może być drukowany na drobnych elementach, takich jak płytki drukowane. Najmniejsza liczba modułów to 11 × 11.
Kody Micro QR stanowią alternatywę dla liniowych kodów kreskowych, pozwalającą zaoszczędzić miejsce w zastosowaniach, w których dopuszczalne jest umieszczenie 35 lub mniej znaków.
Maksymalna pojemność danych | |
---|---|
Numeryczny | 35 znaków |
Alfanumeryczny | 21 znaków |
Binarne | 15 bajtów |
Kanji | 9 znaków |

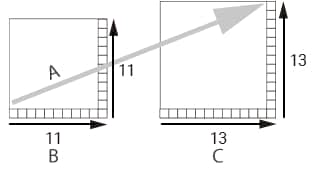

Gdy wersja się zwiększa, do kodu dodawane są 2 moduły w obu kierunkach X i Y.
Jak określić rozmiar kodu QR
Rozmiar kodu QR jest uzależniony od wersji i wielkości modułu.
(1) Określenie wersji
Wybierz wersję zgodnie z zawartością danych, typem znaku i wskaźnikiem korekcji błędów.
Sprawdź poniżej maksymalną liczbę wprowadzanych znaków.
(2) Określenie wielkości modułu
Określ rozmiar modułu biorąc pod uwagę rozdzielczość drukarki i wydajność skanera.
(3) Rozmiar kodu QR jest określony
Rzeczywista wielkość kodu QR jest określana przez pomnożenie liczby modułów przez wielkość modułu do wydruku. Dodaj marginesy, aby określić wymaganą przestrzeń dla kodu QR. Modele 1 i 2 wymagają 4 modułów, a MicroQR wymaga 2 modułów jako marginesu po każdej stronie.
Jeśli rozmiar modułu wynosi 0,25 mm,
- wielkości kodu QR wynoszą:
- 5,25 × 5,25 mm dla wersji 1 (21 × 21)
- 8,25 × 8,25 mm dla wersji 4 (33 × 33)
- potrzebne miejsce wraz z marginesami to:
- 7,25 × 7,25 mm dla wersji 1 (29 × 29)
- 10,25 × 10,25 mm dla wersji 4 (41 × 41)
Pojemność danych każdej wersji
Model 2
Wersja (liczba modułów) | Numeryczny | Alfanumeryczny | Binarne | Kanji | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | M | Q | H | L | M | Q | H | L | M | Q | H | L | M | Q | H | |
1(21) | 41 | 34 | 27 | 17 | 25 | 20 | 16 | 10 | 17 | 14 | 11 | 7 | 10 | 8 | 7 | 4 |
2(25) | 77 | 63 | 48 | 34 | 47 | 38 | 29 | 20 | 32 | 26 | 20 | 14 | 20 | 16 | 12 | 8 |
3(29) | 127 | 101 | 77 | 58 | 77 | 61 | 47 | 35 | 53 | 42 | 32 | 24 | 32 | 26 | 20 | 15 |
4(33) | 187 | 149 | 111 | 82 | 114 | 90 | 67 | 50 | 78 | 62 | 46 | 34 | 48 | 38 | 28 | 21 |
5(37) | 255 | 202 | 144 | 106 | 154 | 122 | 87 | 64 | 106 | 84 | 60 | 44 | 65 | 52 | 37 | 27 |
6(41) | 322 | 255 | 178 | 139 | 195 | 154 | 108 | 84 | 134 | 106 | 74 | 58 | 82 | 65 | 45 | 36 |
7(45) | 370 | 293 | 207 | 154 | 224 | 178 | 125 | 93 | 154 | 122 | 86 | 64 | 95 | 75 | 53 | 39 |
8(49) | 461 | 365 | 259 | 202 | 279 | 221 | 157 | 122 | 192 | 152 | 108 | 84 | 118 | 93 | 66 | 52 |
9(53) | 552 | 432 | 312 | 235 | 335 | 262 | 189 | 143 | 230 | 180 | 130 | 98 | 141 | 111 | 80 | 60 |
10(57) | 652 | 513 | 364 | 288 | 395 | 311 | 221 | 174 | 271 | 213 | 151 | 119 | 167 | 131 | 93 | 74 |
11(61) | 772 | 604 | 427 | 331 | 468 | 366 | 259 | 200 | 321 | 251 | 177 | 137 | 198 | 155 | 109 | 85 |
12(65) | 883 | 691 | 489 | 374 | 535 | 419 | 296 | 227 | 367 | 287 | 203 | 155 | 226 | 177 | 125 | 96 |
13(69) | 1022 | 796 | 580 | 427 | 619 | 483 | 352 | 259 | 425 | 331 | 241 | 177 | 262 | 204 | 149 | 109 |
14(73) | 1101 | 871 | 621 | 468 | 667 | 528 | 376 | 283 | 458 | 362 | 258 | 194 | 282 | 223 | 159 | 120 |
15(77) | 1250 | 991 | 703 | 530 | 758 | 600 | 426 | 321 | 520 | 412 | 292 | 220 | 320 | 254 | 180 | 136 |
16(81) | 1408 | 1082 | 775 | 602 | 854 | 656 | 470 | 365 | 586 | 450 | 322 | 250 | 361 | 277 | 198 | 154 |
17(85) | 1548 | 1212 | 876 | 674 | 938 | 734 | 531 | 408 | 644 | 504 | 364 | 280 | 397 | 310 | 224 | 173 |
18(89) | 1725 | 1346 | 948 | 746 | 1046 | 816 | 574 | 452 | 718 | 560 | 394 | 310 | 442 | 345 | 243 | 191 |
19(93) | 1903 | 1500 | 1063 | 813 | 1153 | 909 | 644 | 493 | 792 | 624 | 442 | 338 | 488 | 384 | 272 | 208 |
20(97) | 2061 | 1600 | 1159 | 919 | 1249 | 970 | 702 | 557 | 858 | 666 | 482 | 382 | 528 | 410 | 297 | 235 |
21(101) | 2232 | 1708 | 1224 | 969 | 1352 | 1035 | 742 | 587 | 929 | 711 | 509 | 403 | 572 | 438 | 314 | 248 |
22(105) | 2409 | 1872 | 1358 | 1056 | 1460 | 1134 | 823 | 640 | 1003 | 779 | 565 | 439 | 618 | 480 | 348 | 270 |
Micro QR
WERSJA | Korekcja błędów | Numeryczny | Alfanumeryczny | Binarne | Kanji |
---|---|---|---|---|---|
M1 (11) | Wykrywanie błędów | 5 | - | - | - |
M2 (13) | L | 10 | 6 | - | - |
M | 8 | 5 | - | - | |
M3 (15) | L | 23 | 14 | 9 | 6 |
M | 18 | 11 | 7 | 4 | |
M4 (17) | L | 35 | 21 | 15 | 9 |
M | 30 | 18 | 13 | 8 | |
Q | 21 | 13 | 9 | 5 |
