EAN
Na świecie istnieje około 100 typów kodów kreskowych. Poniżej przedstawiamy wprowadzenie do kodów kreskowych EAN.
Kod EAN i system POS
Kod EAN
EAN jest znormalizowanym kodem kreskowym i jest umieszczany na większości komercyjnych produktów dostępnych obecnie w sklepach.
EAN jest wykorzystywany w systemach POS, które są szeroko rozpowszechnione w sklepach całodobowych.
EAN jest zgodny z używanym w USA i Kanadzie kodem UPC i japońskim kodem JAN. Jest to uniwersalny kod stosowany na całym świecie.
EAN=European Article Number
UPC=Universal Product Code
JAN=Japan Article Number
Jest to jedyny taki kod na świecie.

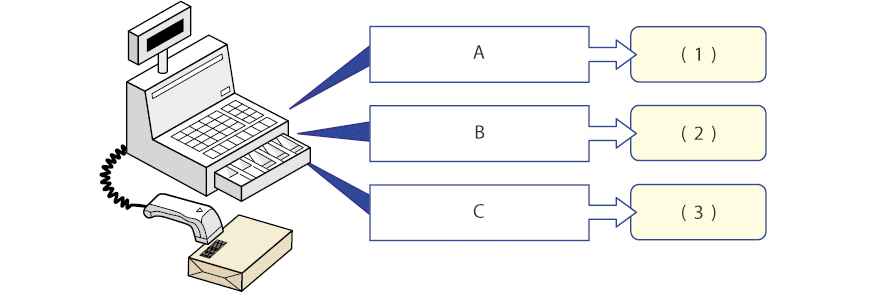

System POS
Jest to system służący do zarządzania sprzedażą, zapasami i zakupami produktów handlowych poprzez odczytywanie kodu EAN produktów, które mają być zakupione w supermarketach i sklepach ogólnospożywczych. Ponieważ system ten dostarcza również dokładnych danych na temat trendów konsumenckich, pomaga w podejmowaniu decyzji dotyczących strategii zarządzania.
- A
- Ten produkt jest sprzedawany za 280 YEN.
- B
- W magazynie pozostało tylko 10 sztuk. Spróbuj kupić 50 sztuk.
- C
- Ten produkt ma dobre wyniki sprzedaży. Jest to gorący towar.
- (1) Zarządzanie sprzedażą
- (2) Zarządzanie magazynem i zapasami
- (3) Poznawanie trendów wśród klientów
(1) Zarządzanie sprzedażą
Użycie kodu kreskowego umożliwia łatwe obsługiwanie kasy przez każdą osobę. System pomaga pracownikom niezbyt biegłym w obsłudze kasy, tak aby klienci nie musieli długo czekać.
Podsumowanie kwoty dziennej sprzedaży można wykonać natychmiast.
(2) Zarządzanie magazynem i zapasami
Ponieważ system dostarcza w czasie rzeczywistym następujące informacje:
- Kto kupił produkt?
- O której godzinie kupiono produkt?
- Jaki produkt kupiono?
Można zakupić żądany produkt o wymaganej godzinie.
Ponieważ dla sklepów małopowierzchniowych, takich jak sklepy spożywcze, przechowywanie wystarczających zapasów magazynowych jest trudne, ma dla nich duże znaczenie zakup produktów do sprzedaży w ilościach, które można sprzedać. Produktów spożywczych o krótkich datach ważności, takich jak zestawy lunchowe, nie wolno wystawiać przez długi czas. System pozwala na dokonywanie zakupów w wymaganym czasie w wymaganych ilościach.
(3) Poznawanie trendów wśród klientów
W czasie rzeczywistym można gromadzić wszelkie informacje typu:
- Jaki produkt najlepiej się sprzedaje?
- Którzy klienci są grupą docelową sprzedaży?
- Jaki produkt najsłabiej się sprzedaje?
- Która kampania spowodowała wzrost sprzedaży?
Te informacje są bardzo przydatne do decydowania o strategiach sprzedażowych.

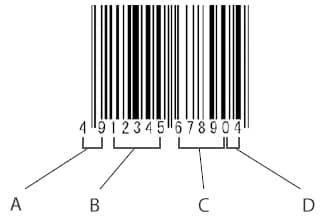

Struktura danych EAN
Struktura danych
Struktura danych EAN jest następująca.
- A
- Kod kraju [2 cyfry]
- B
- Kod producenta [5 cyfr]
- C
- Kod pozycji asortymentowej [5 cyfr]
- D
- Cyfra kontrolna
(1) Kod kraju
Przedstawia nazwę kraju.
(2) Kod producenta
Przedstawia oryginalną nazwę sprzedawcy.
Aby uzyskać kod producenta, należy złożyć wniosek w krajowym centrum kodów.
Kodu EAN można używać wyłącznie po uzyskaniu kodu producenta.

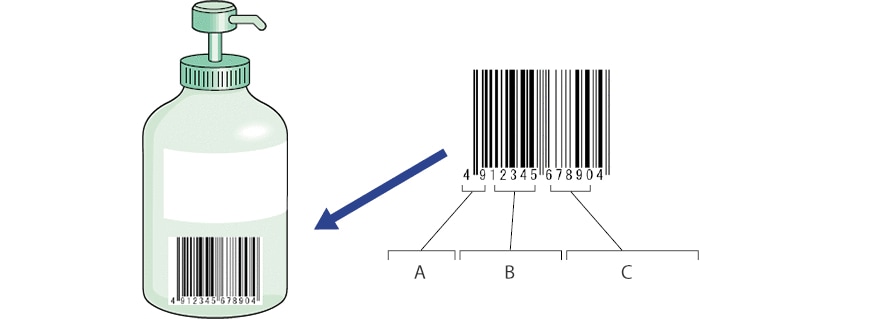

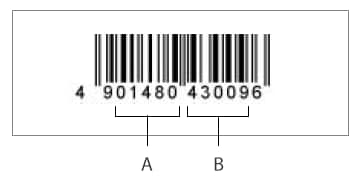

(3) Kod pozycji asortymentowej
Identyfikuje produkt. Producent, który uzyskał kod pozycji asortymentowej, może wprowadzić własne ustawienia. Inny produkt tego samego producenta ma inny kod pozycji asortymentowej.
- A
- Kod producenta
- B
- Kod pozycji asortymentowej
Lista kodów krajów
Krajów członkowskich jest 94 (92 centra kodów). (Uwaga 1)
| Kod kraju | Nazwa kraju |
|---|---|
| 0～9 | USA, Kanada (Uwaga 2) |
| 20～29 | Znakowanie w sklepie dla sprzedawców detalicznych (Uwaga 3) |
| 30～37 | Francja |
| 380 | Bułgaria |
| 383 | Słowenia |
| 385 | Chorwacja |
| 387 | Bośnia i Hercegowina |
| 400～440 | Niemcy |
| 45 + 49 | Japonia |
| 460～469 | Rosja i inne |
| 471 | Tajwan |
| 474 | Estonia |
| 475 | Łotwa |
| 476 | Azerbejdżan (Uwaga 4) |
| 477 | Litwa |
| 478 | Uzbekistan |
| 479 | Sri Lanka |
| 480 | Filipiny |
| 481 | Białoruś |
| 482 | Ukraina |
| 484 | Mołdawia |
| 485 | Armenia |
| 486 | Gruzja |
| 487 | Kazachstan |
| 489 | Hongkong |
| 50 | Wielka Brytania |
| 520 | Grecja |
| 528 | Liban |
| 529 | Cypr |
| 531 | Macedonia |
| 535 | Malta |
| 539 | Irlandia |
| 54 | Belgia, Luksemburg |
| 560 | Portugalia |
| 569 | Islandia |
| 57 | Dania |
| 590 | Polska |
| 594 | Rumunia |
| 599 | Węgry |
| 600～601 | RPA |
| 609 | Mauritius |
| 611 | Maroko |
| 613 | Algieria |
| 619 | Tunezja |
| 621 | Syria |
| 622 | Egipt |
| 625 | Jordania |
| 626 | Iran |
| 628 | Arabia Saudyjska (Uwaga 4) |
| 64 | Finlandia |
| 690～693 | |
| 70 | |
| 729 | |
| 73 | |
| 740 | |
| 741 | |
| 742 | |
| 743 | |
| 744 | |
| 745 | |
| 746 | |
| 750 | |
| 759 | |
| 76 | |
| 770 | |
| 773 | |
| 775 | |
| 777 | |
| 779 | |
| 780 | |
| 784 | |
| 786 | |
| 789 | |
| 80～83 | |
| 84 | |
| 850 | |
| 858 | |
| 859 | |
| 860 | |
| 867 | |
| 869 | |
| 87 | |
| 880 | |
| 885 | |
| 888 | |
| 890 | |
| 893 | |
| 899 | |
| 90～91 | |
| 93 | |
| 94 | |
| 955 | |
| 977 | |
| 978～979 | |
| 980 | |
| 981～982 | |
| 99 | |
| Nd. (Uwaga 5) |
(Uwaga 1) USA i Kanada nie są krajami członkowskimi EAN. W 2005 r. kod kraju dla USA i Kanady zmienił się z 00 na 13.
(Uwaga 2) UPC, ujednolicony kod produktu stosowany w USA i Kanadzie, został ustanowiony w 1973 r. Pozostałe 94 kraje (92 organizacje) należą do Międzynarodowego Stowarzyszenia EAN. W 2005 r. kod kraju dla USA i Kanady zmienił się z 00 na 13.
(Uwaga 3) Centrum kodów każdego kraju określa własne użycie. Używany głównie do znakowania w sklepach detalicznych.
(Uwaga 4) Nowy kraj członkowski w 1999 r.
(Uwaga 5) Nowy kraj członkowski w 1999 r. (kod kraju do wyznaczenia)
5- i 7- cyfrowe kody producenta mogą być używane równolegle od stycznia 2001 r.
Jednak zostaną przypisane poniższe numery, tak aby nie doszło do pojawienia kodów EAN z takim samym numerem. (Poniższa tabela dotyczy wyłącznie Japonii).
Jak widać powyżej, pierwsze trzy cyfry umożliwiają stwierdzenie, czy kod producenta jest 5- czy 7-cyfrowy.
| 5-cyfrowy kod producenta | 4900000～4999999 4500000～4599999 |
|---|---|
| 7-cyfrowy kod producenta | 456000000～459999999 |
Znakowanie źródła pochodzenia i znakowanie w sklepie

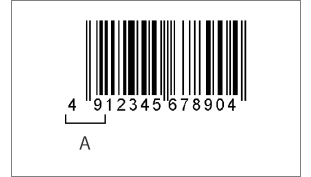

Znakowanie źródła pochodzenia
Znakowanie źródła pochodzenia oznacza, że producenci lub sprzedawcy drukują kody EAN na opakowaniach lub kontenerach produktów podczas procesu produkcji lub pakowania. Większość produktów spożywczych i artykułów codziennego użytku w supermarketach posiada kody EAN z oznaczeniem źródła pochodzenia. Jak wspomniano wcześniej, rejestracja kodu pozycji asortymentowej jest wymagana do umieszczenia na produkcie oznaczenia źródła.
- A
- Kod paskowy ze źródłem pochodzenia zawiera numer „49” lub „45”

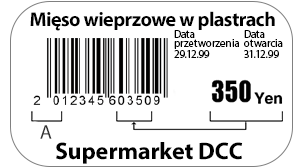

Znakowanie w sklepie
Świeże produkty spożywcze (warzywa, mięso itp.) posiadają etykiety, na których znakowanie jest ustalane specjalnie przez dany supermarket, ponieważ cena zależy od wagi danego produktu. Ta operacja nosi nazwę znakowania w sklepie, ponieważ jest dostępna tylko w sklepie.
Jako że towary oznakowane w sklepie (np. warzywa) są sprzedawane tylko w tym sklepie, kod producenta nie jest konieczny, stąd struktura danych zależy od sklepu. Kod kreskowy może także zawierać cenę detaliczną. W przypadku pierwszych dwóch cyfr odpowiadających kodowi krajowemu EAN zaleca się jednak stosowanie od 20 do 29, aby uniknąć pomyłek.
- A
- W sklepowym kodzie kreskowym akceptowane są liczby od 20 do 29. Może być w nim także zawarta cena.
Zastosowania w innych branżach
W kodach kreskowych z oznaczeniem źródła pochodzenia stosowanych do książek i czasopism stosuje się system kodów kreskowych EAN, ale o specjalnej strukturze danych spełniającej wymagania branżowe. Kod kreskowy zawiera informacje włącznie z ceną.

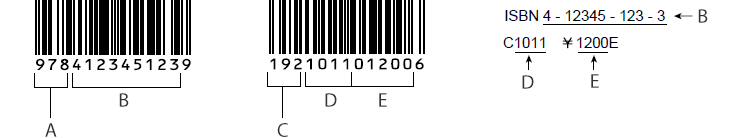

Kody książek EAN
Książki są oznaczone numerami ISBN (International Standard Book Number) w celu klasyfikacji.
- A
- Kod kraju
- B
- Kod wydawcy
- C
- Kod książki
- D
- Cyfra kontrolna
Kod kreskowy jest utworzony z kodu klasyfikacyjnego ( klasyfikacja według przedmiotu sprzedaży, źródła wydawniczego, zawartości) oraz kodu cenowego (bez podatku) połączonego z ISBN.
- A
- Flaga (978) identyfikująca ISBN
- B
- ISBN
- C
- Flaga (192) identyfikująca kod klasyfikacyjny i kod ceny
- D
- Kod klasyfikacyjny
- E
- Kod ceny
Struktura EAN
Struktura EAN (szczegółowe informacje)

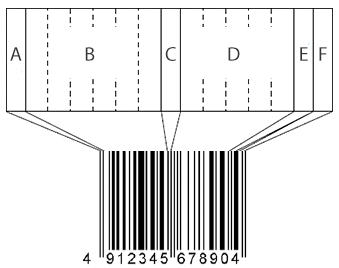

Kody EAN zawierają następujące składniki:
- A
- Lewy pasek skrajny
- B
- Lewe znaki danych (6 cyfr)
- C
- Pasek środkowy
- D
- Prawe znaki danych (5 cyfr)
- E
- Cyfra kontrolna
- F
- Prawy pasek skrajny

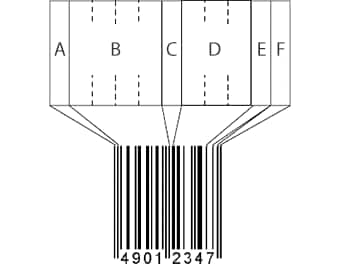

- A
- Lewy pasek skrajny
- B
- Lewe znaki danych (4 cyfry)
- C
- Pasek środkowy
- D
- Prawe znaki danych (3 cyfry)
- E
- Cyfra kontrolna
- F
- Prawy pasek skrajny
W kodzie znaki start/stop nie są używane, natomiast po lewej i prawej stronie znajdują się paski skrajne i pasek środkowy pośrodku kodu.
Pozostałe numery są ułożone w kolejności.
Jak widać z powyższego układu kodu kreskowego, typ standardowy ma tylko 12 cyfr łącznie z cyfrą kontrolną. Jednak w rzeczywistości reprezentuje on 13 cyfr danych. Zobacz tutaj.
Struktura znakowa kodu EAN
Kod EAN składa się z następujących znaków. Różne wzory pasków po lewej i prawej stronie paska środkowego służą do przedstawiania liczb.
Wzór pasków po lewej stronie paska centralnego ma część parzystą i nieparzystą.
| Znak | Lewa część nieparzysta | Lewa część parzysta | Prawa część parzysta |
|---|---|---|---|
| Wzór pasków | Wzór pasków | Wzór pasków | |
| 0 |  |
 |
 |
| 1 |  |
 |
 |
| 2 |  |
 |
 |
| 3 |  |
 |
 |
| 4 |  |
 |
 |
| 5 |  |
 |
 |
| 6 |  |
 |
 |
| 7 |  |
 |
 |
| 8 |  |
 |
 |
| 9 |  |
 |
 |
| Lewy pasek skrajny |  |
||
| Pasek środkowy |  |
||
| Prawy pasek skrajny |  |
Znak najbardziej wysunięty na lewo (pierwsza cyfra) w typie standardowym jest określany przez dowolną kombinację parzystości i nieparzystości 6 znaków po lewej stronie środkowego paska.
Układ jest następujący:
| Pierwszy znak | Układ O i E |
|---|---|
| 0 | OOOOOO |
| 1 | OOEOEE |
| 2 | OOEEOE |
| 3 | OOEEEO |
| 4 | OEOOEE |
| 5 | OEEOOE |
| 6 | OEEEOO |
| 7 | OEOEOE |
| 8 | OEOEEO |
| 9 | OEEOEO |
W typie krótkim (8 cyfr), wszystkie znaki (4 cyfry) po lewej stronie środkowego paska są reprezentowane przez nieparzystości.
Rozmiar standardowy i powiększenie
Specyfikacja rozmiaru kodu kreskowego EAN jest przedstawiona poniżej.
- Szerokość wąskiego paska w standardowym kodzie kreskowym wynosi 0,33 mm.
- Standardowy kod kreskowy można powiększyć lub zmniejszyć w zakresie współczynnika powiększenia od 0,8 do 2,0. (Zakres szerokości wąskiego paska wynosi od 0,26 do 0,66 mm.)
W poniższej tabeli przedstawiono rozmiar kodu kreskowego dla każdego powiększenia. (w przypadku kodu kreskowego typu standardowego [13 cyfr])
| Powiększenie | 0,8 | 1,0 | 1,2 | 2,0 |
|---|---|---|---|---|
| Szerokość wąskiego paska | 0,264 mm | 0,33 mm | 0,396 mm | 0,66 mm |
| Długość kodu kreskowego | 29,83 mm | 37,29 mm | 44,75 mm | 74,58 mm |
| Wysokość kodu kreskowego | 18,29 mm | 22,86 mm | 27,43 mm | 45,72 mm |

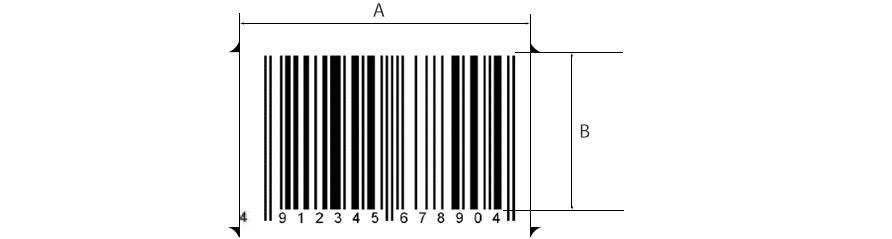

- A
- Długość kodu kreskowego
- B
- Wysokość kodu kreskowego
Cechy struktury paska kodu EAN
Cechy struktury paska kodu EAN są następujące:
- W kodzie EAN są stosowane 4 różne szerokości pasków i wymagana jest wysoka jakość druku. Jeśli używane są drukarki o niskiej jakości druku, takie jak drukarki atramentowe do FA i drukarki mozaikowe, odczyty czytnika kodów kreskowych są niestabilne.
- Liczba cyfr jest stała i użytkownicy nie mogą wprowadzać własnych struktur danych.
UPC
Czym jest UPC?
UPC jest to ujednolicony kod produktu używany w USA i Kanadzie. Europejski EAN i japoński JAN opierają się na UPC.
UPC korzysta głównie z wersji UPC-A i UPC-E. UPC-A ma 12 cyfr, natomiast UPC-E 8.
Charakter systemu numerycznego i struktura danych kodu UPC-A
UPC-A jest używany tylko w USA i w Kanadzie. Nie ma kodowania kraju. Zamiast tego pierwsza cyfra, zwana znakiem systemu numerycznego (NS), definiuje treść informacji.
Poniżej znajduje się podsumowanie typowej struktury danych według wartości NS:
| NS | Zastosowania | Struktura danych |
|---|---|---|
| 0,6,7 | Do oznaczania źródła pochodzenia (system taki sam jak w przypadku EAN) |
|
| 1,8,9 | Do oznaczania źródła pochodzenia (system taki sam jak w przypadku EAN) |
|
| 2 | Do znakowania w sklepie (ważenie towarów) |
|
| 5 | Do kuponów |
|
C/D = cyfra kontrolna
Uwaga
Kody producentów stosowane po 20 marca 2000 r. są zmieniane na siedmiocyfrowe, tak samo jak w przypadku EAN.
