3D-vorm

Voor degenen die op zoek zijn naar systemen voor het meten van 3D-vormen

Bij het zoeken naar de beste manier om profielmetingen (3D) uit te voeren, zijn er een aantal belangrijke factoren waarmee rekening moet worden gehouden, waaronder het type meetsysteem en de installatieomgeving. Het kiezen van apparatuur die niet aan uw eisen voldoet, kan leiden tot onnauwkeurigere metingen en meer manuren tijdens de productie vergen. Deze website is opgezet om gebruikers te laten zien wat de beste manier is om zelfverzekerd te meten met betrekking tot een systeem voor het meten van 3D-vormen.

Meten van 3D-vormen

Zoek de beste meetmethode en de juiste apparatuur voor het meten van "3D-vormen".

De meetlocatie is groter dan 10 × 10 mm (inline meting)

Voorbeeldtoepassing: profielmeting van verbindingsstangen

Optimaal meetsysteem

Optimaal meetsysteem2D-laserafstandssensor triangulatie

Een 3D-vorm kan worden geconstrueerd door het verkrijgen en overlappen van meerdere dwarsdoorsnedevormen van locaties die door de lijnlaser worden geraakt.

A
Dwarsdoorsnede
B
3D-vorm
KERNPUNTEN

Inline meting van de gehele vorm wordt verwezenlijkt met de snelste opnamesnelheid ter wereld.

De meetlocatie is groter dan 10 × 10 mm (offline meting)

Voorbeeldtoepassing: profielmeting van soldeer

Optimaal meetsysteem

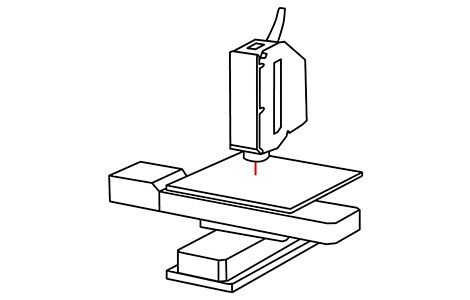

Optimaal meetsysteemLaserafstandssensor triangulatie + X-Y objecttafel

3D-vormen kunnen zeer nauwkeurig worden gemeten met een combinatie van een 1D-laserafstandssensor en een X-Y objecttafel.

KERNPUNTEN
  • Door selectief gebruik van de sensorkoppen kunnen vormen in diverse hoogtes worden gemeten.
  • De vorm van transparante 3D-doelen kan ook worden gemeten.
