De juiste oplossing voor het meten van stralen vinden
Bij het zoeken naar de beste manier om stralen (R)/binnendiameters te meten, zijn er een aantal belangrijke factoren waarmee rekening moet worden gehouden, waaronder het type meetsysteem en de installatieomgeving. Het kiezen van apparatuur die niet aan uw eisen voldoet, kan leiden tot onnauwkeurigere metingen en meer manuren tijdens de productie vergen, dus is het belangrijk dat u de juiste apparatuur kiest. Deze website is opgezet om u te laten zien wat de beste manier is om zelfverzekerd stralen/binnendiameters te meten.
Zoek de beste meetmethode en de juiste apparatuur voor het meten van "stralen (R) en binnendiameters".
Meten van straal (R)
Voorbeeldtoepassing: straalmeting van trommelnaden
Optimaal meetsysteem
Optimaal meetsysteem2D-laserafstandssensor

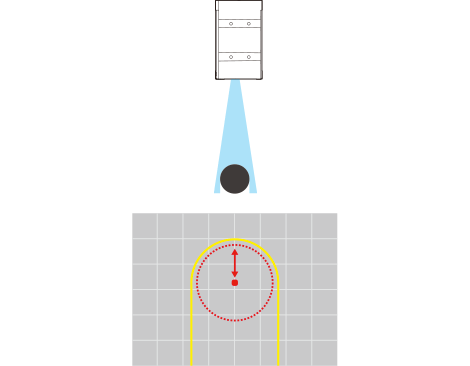

De lijnlaser bestraalt het doel waardoor er een profiel ontstaat van het oppervlak van waaruit de straal wordt berekend.
De straal van de gebogen vorm en de coördinaten voor de middenpositie kunnen intern worden berekend.
KERNPUNTEN
Door 2D-meting te gebruiken, kan de straal (R) direct worden gemeten zonder dat de geschatte R extern vanuit afzonderlijke puntgegevens moet worden berekend.
2D-triangulatiemethode. Inline meerpuntsmeting. 's Werelds snelste opnamesnelheid van 64.000 beelden/sec.
Voorbeeldtoepassing: meten van de binnendiameter van cilinderblokken
Optimaal meetsysteem
Optimaal meetsysteemLaserafstandssensor

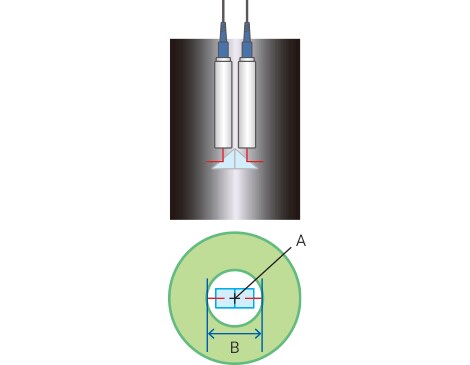

De diameters van gaten worden gemeten door met behulp van een prisma de optische assen van twee sensorkoppen 90° te buigen.
A
Midden van gat
B
Diameter
KERNPUNTEN
De laserstralen gaan evenwijdig door het centrum van het gat en raken prisma's om op tegenoverliggende binnenwanden te reflecteren. Het werkstuk kan worden gedraaid om de ronding en excentriciteit te meten.
Meerkleurige confocale methode Lineariteit: vanaf ±0,2 μm Confocale afstandssensor
