Voor degenen die op zoek zijn naar systemen voor het meten van excentriciteit
Bij het zoeken naar de beste manier om de excentriciteit te meten, zijn er een aantal belangrijke factoren waarmee rekening moet worden gehouden, waaronder het type meetsysteem en de installatieomgeving. Het kiezen van apparatuur die niet aan uw eisen voldoet, kan leiden tot onnauwkeurigere metingen en meer manuren tijdens de productie vergen. Deze website is opgezet om gebruikers te laten zien wat de beste manier is om zelfverzekerd te meten met betrekking tot een systeem voor het meten van excentriciteit.

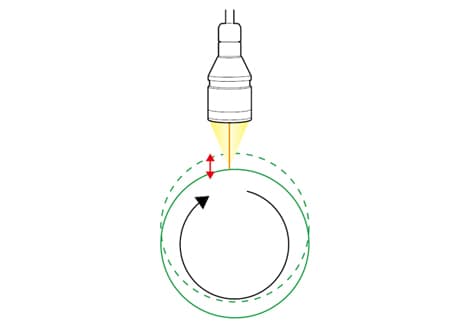

De laser is gericht op de apex van de cirkel om fluctuaties in de afstand vast te leggen door middel van een zeer snelle opname.
KERNPUNTEN
Er moet worden gemeten op een opnamesnelheid van ten minste tien maal de rotatiesnelheid.
Het aantal fouten wordt groter naarmate de diameter van de as kleiner wordt, omdat de positie van de apex naar links of rechts gaat als gevolg van de excentriciteit.
Meerkleurige confocale methode Lineariteit: vanaf ±0,2 μm Confocale afstandssensor

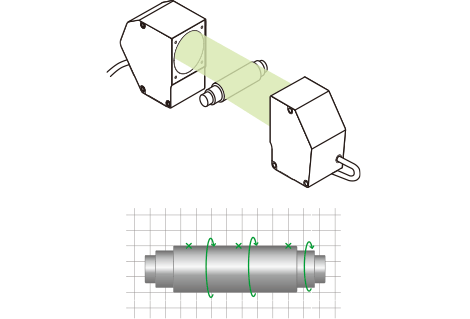

De excentriciteit wordt gemeten door fluctuaties op meerdere gespecificeerde puntposities op te zoeken aan de hand van het beeld dat is verkregen met de 2D optische projectiemethode.
KERNPUNTEN
De uitloop van V-groeven en uitsteeksels in de omtrek kan worden gemeten.
De uitloop van een punt op een vooraf bepaalde afstand van het uiteinde kan worden gemeten.
2D telecentrische optische methode. 's Werelds eerste inline profielprojector. Gelijktijdige meting van maximaal 16.
