Bij het zoeken naar de beste manier om de hoogte of de breedte te meten, zijn er een aantal belangrijke factoren waarmee rekening moet worden gehouden, waaronder de vorm van het doel, het type meetsysteem en de installatieomgeving. Het kiezen van apparatuur die niet aan uw eisen voldoet, kan leiden tot onnauwkeurigere metingen en meer manuren tijdens de productie vergen. Deze website is opgezet om diegenen die op zoek zijn naar een systeem voor het meten van breedtes, te laten zien wat de beste manier is om zelfverzekerd die metingen uit te voeren.
Smalle doelen kunnen met een enkele sensorkop worden gemeten. Gebruik bij brede doelen twee sensorkoppen om de randposities aan de linker- en rechterkant van het doel te detecteren en zo de breedte te meten.
KERNPUNTEN
Zo kan er nauwkeuriger worden gemeten dan met reflectieve meetapparaten.
Zelfs transparante doelen kunnen stabiel worden gemeten.
1D telecentrische optische methode. Ontwerp met lange levensduur dat geen bewegende delen bevat. Snelste opnamesnelheid in zijn klasse van 16 kHz.
Voorbeeld van toepassing: breedtemeting van elastomeren
Optimaal meetsysteem
Optimaal meetsysteem2D-laserafstandssensor

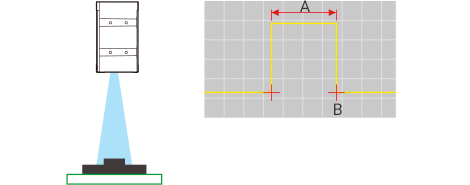

2D-dwarsdoorsnedegebieden en breedtes kunnen gemakkelijk worden gemeten.
A
Breedte
B
Positie (X-, Z-coördinaten)
De breedte en positie worden onder de opgegeven omstandigheden gemeten.
KERNPUNTEN
De breedte van plaatsen waar het laserlicht niet doordringt, kan eveneens worden gemeten, aangezien het meetsysteem een reflecterend model is. De breedte van de gespecificeerde locatie kan correct worden gemeten, zelfs als het doel naar links of rechts uit positie verschuift.
2D-triangulatiemethode. Inline meerpuntsmeting. 's Werelds snelste opnamesnelheid van 64.000 beelden/sec.
Voorbeeld van toepassing: breedtemeting van bouwmaterialen
Optimaal meetsysteem
Optimaal meetsysteemLaserafstandssensor

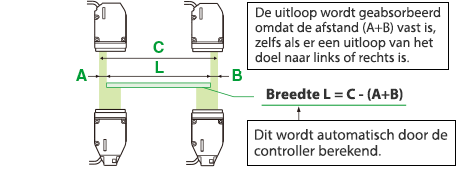

De breedte wordt gemeten door een doel tussen twee sensorkoppen te laten doorgaan.
KERNPUNTEN

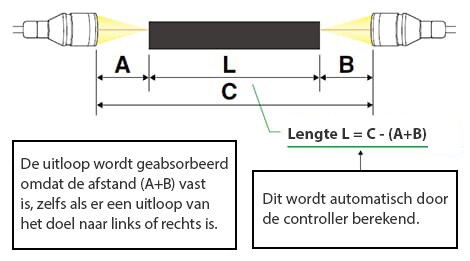

Het eindvlak van het doel moet een groter gebied zijn dan het meetpunt. De aanpassing van de uitlijning of het bereik van de optische as zijn belangrijk om er zeker van te zijn dat A+B is gefixeerd, zelfs als het werkstuk naar links of rechts uitloopt.
Meerkleurige confocale methode Lineariteit: vanaf ±0,2 μm Confocale afstandssensor
