Voor degenen die op zoek zijn naar systemen voor het meten van tussenruimtes/spelingen
Bij het zoeken naar de beste manier om tussenruimtes/spelingen te meten, zijn er een aantal belangrijke factoren waarmee rekening moet worden gehouden, waaronder de vorm en het materiaal van het doel, het type meetsysteem en de installatieomgeving. Het kiezen van apparatuur die niet aan uw eisen voldoet, kan leiden tot onnauwkeurigere metingen en meer manuren tijdens de productie vergen. Deze website is opgezet om gebruikers te laten zien wat de beste manier is om zelfverzekerd te meten met betrekking tot een systeem voor het meten van tussenruimtes/spelingen.
Bij transparante lichamen wordt het doel van bovenaf verlicht door een laser, zodat tussenruimtes kunnen worden gemeten met licht dat door het lichaam wordt doorgelaten.
KERNPUNTEN
De keuze van de sensorkop is belangrijk
Is er ten minste voorzien in de minimale tussenruimtes zodat de twee oppervlakken kunnen worden geïdentificeerd?
Kan er stabiel worden gemeten, zelfs als de twee oppervlakken een verschillend reflectievermogen hebben?
Meerkleurige confocale methode Lineariteit: vanaf ±0,2 μm Confocale afstandssensor
Meten van de tussenruimte van walsen met reflecterend model
Voorbeeld van toepassing: meten van de tussenruimte van walsen en messen
Optimaal meetsysteem
Optimaal meetsysteem2D-laserafstandssensoren

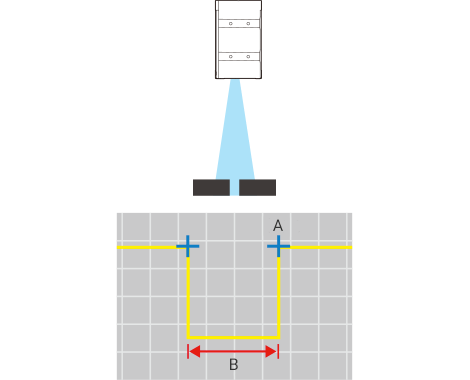

De laserlijn weerkaatst naar de sensor en aan de hand daarvan wordt een profiel van het doel gemaakt. Aan de hand van dit profiel kunnen we kenmerken als staphoogten en tussenruimtes meten.
A
Punt van buiging
B
Breedte
KERNPUNTEN
Zelfs tussenruimtes van gekantelde doelen kunnen nauwkeurig worden gemeten met behulp van de functie voor het corrigeren van posities.
De tussenruimte en staphoogte kunnen tegelijk worden gemeten.
2D-triangulatiemethode. Inline meerpuntsmeting. 's Werelds snelste opnamesnelheid van 64.000 beelden/sec.
