2D tvar

Pro uživatele hledající systémy pro měření 2D tvaru

Pokud hledáte nejlepší způsob měření profilu, je třeba zvážit řadu důležitých faktorů včetně typu měřícího systému a prostředí instalace. Výběr přístroje, který nesplňuje všechny vaše požadavky, může vést k nedostatečné přesnosti a zvýšení časové náročnosti výroby. Tato stránka má pomoct uživatelům určit nejlepší a nejspolehlivější způsob provádění měření pomocí systému pro měření 2D tvarů.

Jak měřit 2D tvary

Najděte nejlepší metodu měření a správný přístroj pro měření 2D tvarů.

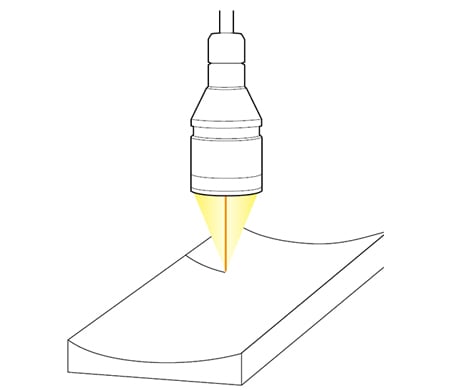

Měření pomocí 1D laserového senzoru

Příklad použití: Měření profilu hliníkových žeber

Optimální měřicí systém

Optimální měřící systémTriangulační laserový senzor s eliminací

Tvary se měří tak, že se objekt nebo senzorová hlava pohybuje a shromažďují se data o výšce.

KLÍČOVÉ BODY

Tvary lze měřit s vyšší přesností pomocí 1D laserových senzorů než pomocí 2D laserových senzorů.
Je potřebný mechanizmus zajišťující pohyb senzorové hlavy nebo objektu.
Vibrace vyvolané pohybem senzorové hlavy nebo objektu jsou zdrojem chyb měření.

Vícebarevná konfokální metoda
Linearita: od ±0,2 μm
Konfokální měřící systém

Řada CL

Zobrazit katalog
Triangulační metoda
Nejvyšší vzorkovací frekvence na světě – 392 kHz.
Možnost připojení až 12 senzorových hlav

Řada LK-G

Zobrazit katalog

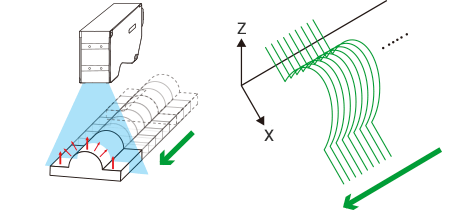

Měření pomocí 2D laserového senzoru

Příklad použití: Měření profilu drážek pneumatiky

Optimální měřicí systém

Optimální měřící systém2D triangulační laserový senzor

Lze získat tvar průřezu míst, kam dopadá laserový paprsek. Velmi rychlé vzorkování umožňuje dosáhnout stabilní detekci, i když se obrobek pohybuje.

KLÍČOVÉ BODY

Tvary lze měřit, aniž by bylo třeba pohybovat senzorovou hlavou a objektem.
V případě, že je třeba měřit tvar velkých objektů, lze nainstalovat více senzorových hlav.

2D triangulační metoda.
Vícebodové měření ve výrobním procesu.
Nejvyšší vzorkovací frekvence na světě – 64 000 snímků/s

Řada LJ-X

Zobrazit katalog
Vícebarevná konfokální metoda
Linearita: od ±0,2 μm
Konfokální měřící systém

Řada CL

Zobrazit katalog
