Pokud hledáte nejlepší způsob měření vnějšího průměru, je třeba zvážit řadu důležitých faktorů včetně tvaru objektu, typu měřícího systému a prostředí instalace. Výběr přístroje, který nesplňuje všechny vaše požadavky, může vést k nedostatečné přesnosti a zvýšení časové náročnosti výroby. Výběr správného přístroje je proto důležitý. Tato stránka má pomoct uživatelům určit nejlepší a nejspolehlivější způsob měření vnějšího průměru.
Najděte nejlepší metodu měření a správný přístroj pro měření vnějšího průměru.
Optimální měřící systém Optický mikrometr s průchozím paprskem

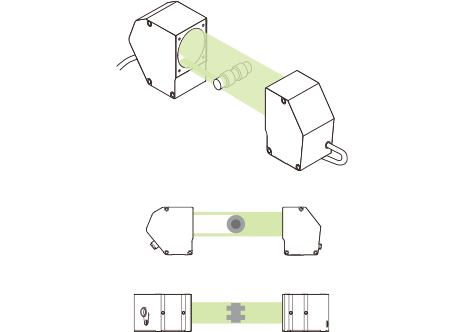

Objekt prochází skrz paprsek kolimovaného světla a měří se velikost jeho stínu.
A
Přijímač
B
Měřený objekt
C
Vysílač
D
Ohnisková vzdálenost
KLÍČOVÉ BODY
Vnější průměr lze měřit s vysokou přesností, pokud je vybrán nejvhodnější měřící systém pro daný průměr objektu.
Vysoká vzorkovací frekvence zajišťuje stabilní měření i v případě rozkmitu objektu.
1D telecentrická optická metoda.
Řada LS
Zobrazit katalog
Optimální měřící systém 2D optický mikrometr s průchozím paprskem
Metoda 2D optické projekce umožňuje měřit vnější průměr ve více bodech a také minimální nebo maximální hodnotu ve stanoveném rozsahu.
KLÍČOVÉ BODY
Pomocí funkce korekce polohy lze přesně měřit vnější průměr, i když je objekt skloněný.
2D telecentrická optická metoda.
Řada TM
Zobrazit katalog
Optimální měřící systém Optický mikrometr s průchozím paprskem

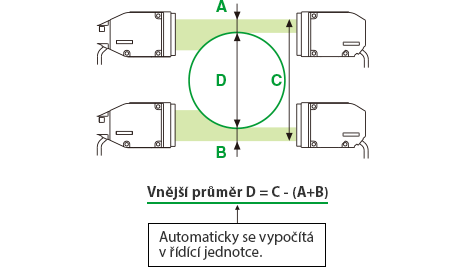

Vnější průměr se měří umístěním objektu mezi dvě senzorové hlavy.
KLÍČOVÉ BODY
Rovnoběžné uspořádání senzorových hlav je důležité, aby se předešlo změně hodnot při pohybu objektu doleva nebo doprava.
1D telecentrická optická metoda.
Řada LS
Zobrazit katalog
