Pokud hledáte nejlepší způsob měření poloměru nebo vnitřního průměru, je třeba zvážit řadu důležitých faktorů včetně tvaru objektu, typu měřícího systému a prostředí instalace. Výběr přístroje, který nesplňuje všechny vaše požadavky, může vést k nedostatečné přesnosti a zvýšení časové náročnosti výroby. Výběr správného přístroje je proto důležitý. Tato stránka má pomoct uživatelům určit nejlepší a nejspolehlivější způsob měření poloměru nebo vnitřního průměru.
Najděte nejlepší metodu měření a správný přístroj pro měření poloměru a vnitřního průměru.

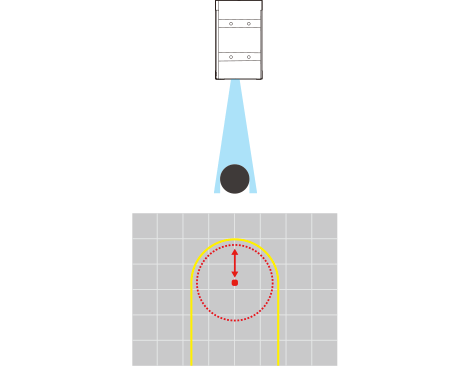

Příklad použití: Měření poloměru sudového lemu
Paprsek laseru je vyslán k objektu a pořídí profil povrchu, z něhož se vypočítá poloměr.
Pomocí 2D měření poloměru lze měřit přímo, bez nutnosti vypočítat následně přibližný poloměr z jednotlivých datových bodů.

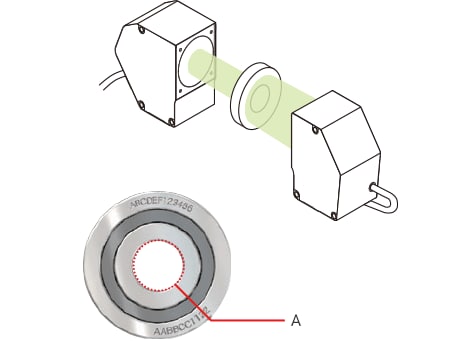

Příklad použití: Měření vnitřního průměru ložisek
Vnitřní průměr je změřen z obrazu, který je pořízen metodou 2D optické projekce.
I když se objekt v rámci měřícího rozsahu posune, lze poloměr správně změřit pomocí funkce korekce polohy.
2D telecentrická optická metoda.
První projektor profilu pro měření ve výrobním procesu na světě.
Až 16 současných měření.

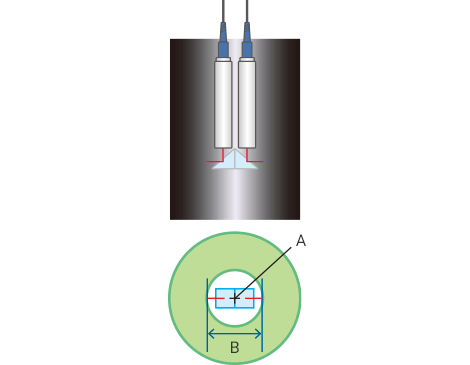

Příklad použití: Měření vnitřního průměru bloku motoru
Průměry otvorů se měří ohybem optických os dvou senzorových hlav o 90° pomocí hranolu.
Laserové paprsky vedou rovnoběžně středem otvoru a dopadají na hranoly, od kterých se odrážejí na protilehlé vnitřní stěny. Otáčením obrobku lze měřit kruhovitost a excentricitu.
