Pokud hledáte nejlepší způsob měření šířky, je třeba zvážit řadu důležitých faktorů včetně tvaru objektu, typu měřícího systému a prostředí instalace. Výběr přístroje, který nesplňuje všechny vaše požadavky, může vést k nedostatečné přesnosti a zvýšení časové náročnosti výroby. Tato stránka má pomoct uživatelům, kteří hledají systém pro měření šířky, aby našli nejlepší a nejspolehlivější způsob provádění měření.
Najděte nejlepší metodu měření a správný přístroj pro měření šířky.
Měření plochých objektů
Příklad použití: Měření šířky elektrodových fólií
Optimální měřicí systém
Optimální měřící systémOptický mikrometr s průchozím paprskem

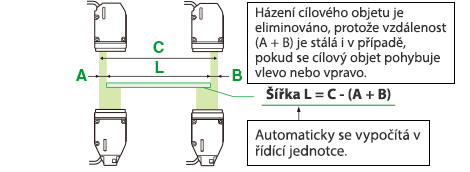

Úzké objekty lze měřit jednou senzorovou hlavou. Pokud chcete změřit šířku širokých objektů, použijte dvě senzorové hlavy, které detekují polohy hran vlevo a vpravo na objektu.
KLÍČOVÉ BODY
Lze dosáhnout vyšší přesnosti měření než u reflexních měřících přístrojů.
Lze také stabilně měřit dokonce i průhledné objekty.
1D telecentrická optická metoda. Provedení s dlouhou životností bez pohyblivých částí. Nejvyšší vzorkovací frekvence ve své třídě – 16 kHz.

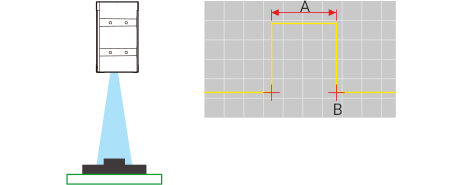

Šířku v místech, kde laserové světlo neproniká skrz objekt, lze měřit také, protože měřící systém je reflexním modelem. Šířku stanoveného místa lze měřit správně i tehdy, kdy se objekt posune ze své polohy vlevo nebo vpravo.
2D triangulační metoda. Vícebodové měření ve výrobním procesu. Nejvyšší vzorkovací frekvence na světě – 64 000 snímků/s

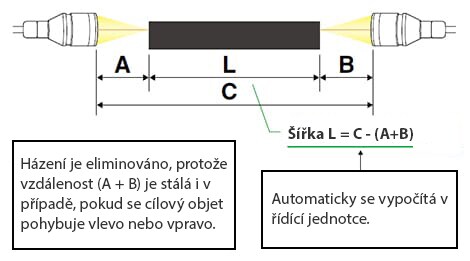

Šířka se měří průchodem objektu mezi dvěma senzorovými hlavami.
KLÍČOVÉ BODY
Koncové čelo objektu musí mít plochu, která je větší než bod měření. Je důležité provést zarovnání optické osy a úpravu rozpětí průtoku, aby byla hodnota A + B fixní, i když obrobek kmitá vlevo nebo vpravo.
Vícebarevná konfokální metoda Linearita: od ±0,2 μm Konfokální měřící systém
