Microscope à force atomique (AFM)

Microscope à force atomique (AFM)

Microscope à force atomique (AFM)

Le microscope à force atomique mesure l'aspérité d'un échantillon en utilisant les forces atomique entre la pointe et l'échantillon. Pour réaliser la mesure, l'utilisateur déplace le cantilever, doté d'une pointe (sonde) à son extrémité, à proximité de la surface d'un échantillon à une distance de plusieurs nanomètres. De façon à maintenir une force constante entre la pointe et l'échantillon (une déformation constante du cantilever), le microscope à force atomique fournit un retour au scanner piézoélectrique pendant le balayage.
Le déplacement fourni en retour au scanner piézoélectrique est mesuré pour obtenir le déplacement dans l'axe z, qui est la structure de la surface.

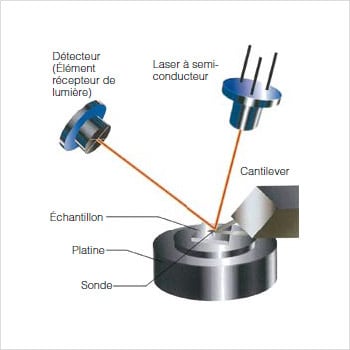

Une façon habituelle de mesurer le déplacement du scanner piézoélectrique consiste à adopter la méthode du levier optique, dans laquelle un faisceau laser est émis sur le côté postérieur du cantilever et le faisceau réfléchi est détecté par des diodes photoélectriques à quatre segments (ou deux segments).


Avantages Inconvénients
  • - Haute résolution (résolution : distance minimum entre les points résolubles)
  • - Capable de réaliser une mesure 3D avec un grossissement très élevé. Les données recueillies peuvent être traitées.
  • - Une observation dans des conditions atmosphériques est possible, et l'échantillon ne doit pas être pré-traité
  • - Capable d'analyser les propriétés physiques (propriété électrique, magnétique, frottement, viscoélasticité, etc.)
  • - Incapable de réaliser une mesure à faible grossissement (plage étendue). Les échantillons avec des aspérités importantes (différence de niveau supérieure à quelques μm) ne peuvent pas être mesurés.
  • - Difficultés de positionnement dues au besoin de réduire le champ de vision L'analyse pour chaque échantillon prend du temps
  • - Incapacité de mesurer de grands échantillons à cause du besoin de prétraitement et de traitement
  • - Opérations relativement difficiles ; expérience requise pour le remplacement du cantilever, etc.

Plage mesurable très petite

Le microscope à force atomique (AFM) est un outil d'observation à grossissement capable de mesurer les textures d'une surface minuscule en 3D. Au contraire des microscopes à balayage électronique, il peut acquérir des données de hauteur sous forme de valeurs numériques, qui permettent la quantification des échantillons et le post-traitement des données.
L'AFM permet également des mesures dans des conditions atmosphériques normales et ne présente pas de restrictions, telles que le besoin de prétraitement de l'échantillon et la conductivité électrique. Cependant, d'autre part, il est soumis à la limitation de la plage de mesure étroite (XYZ) à cause de ses capacités de résolution élevées. L'AFM connaît également des difficultés de positionnement précis de la sonde sur la surface de mesure et le besoin d'une utilisation par une personne qualifiée (montage correct du cantilever, etc.)
