Principes généraux de la rugosité de surface

Surface réelle	Surface réelle indique la surface à partir des données de mesure dans le sens du plan XY. En général, les données de hauteur font l'objet d'un traitement.
Surface primaire	Surface primaire est la surface obtenue après un filtrage S de la surface réelle.
Filtre de surface	Filtre de surface est un opérateur de filtration appliqué sur une surface.
Filtre S	Le filtre S est un filtre éliminant les éléments de plus petite taille de la surface (filtre passe-bas). Ce filtre est équivalent à la valeur de seuil λs dans la norme JIS B 0601-2001. Dans le cas de la mesure de rugosité de surface avec contact, le bruit dû aux bords est retiré.
Filtre L	Le filtre L est un filtre éliminant les éléments de plus grande taille de la surface (filtre passe-haut). Ce filtre est utilisé pour retirer les ondulations et autres composants latéraux de la surface, et permet donc l'extraction des seuls composants de rugosité. Le filtre L est équivalent à la valeur de seuil λc dans la norme JIS B 0633-2001.
Opérateur F	L'opérateur F retire la forme de la surface primaire. Ce filtre est équivalent à la correction de l'inclinaison, supprimant la caractérisation de la texture de la surface nominale.
Surface S-F	Le filtre de surface est une surface obtenue après l'application d'un opérateur F à la surface primaire.
Surface S-L	La surface S-L est une surface obtenue après l'application d'un filtre L à la surface S-F.
Surface de taille limitée	Surface de taille limitée signifie une surface S-F ou la surface S-L. C'est l'équivalent du profil de rugosité ou du profil d'ondulation dans la méthode du profil.
Surface de référence	La surface de référence est la base pour la surface de petite taille et représente le plan à la hauteur moyenne de la zone d'évaluation selon la fonction de la norme ISO 25178 Texture de Surface.
Zone d'évaluation	Zone d'évaluation est la partie de la surface de taille limitée soumise à l'évaluation.
Zone de définition	Zone de définition est la partie de la zone d'évaluation utilisée pour la définition du paramètre.
Hauteur	La hauteur représente la distance entre la surface de référence et chaque point sur la surface de taille limitée. Un point inférieur au plan de référence a une valeur négative.
Fonction d'auto-corrélation	La fonction d'auto-corrélation est utilisée pour évaluer la périodicité de la rugosité de surface dans la direction du plan.
Spectre angulaire (graphique)	Le spectre angulaire désigne un graphique servant à déterminer la direction de la couche (ou motif de surface ; craquelure, dans le cas du métal) comprenant une surface.
Crête	Point sur la surface supérieur à tous les autres points au voisinage de ce point
Colline	Région autour d'une crête telle que tous les trajets montants maximaux parviennent à la crête
Trajectoire	Courbe séparant des collines adjacentes
Puits	Point sur la surface inférieur à tous les autres points au voisinage de ce point
Vallée	Région autour d'un puits telle que tous les trajets descendants maximaux parviennent au puits
Ligne de crête	Courbe séparant des vallées adjacentes
Point de selle	Point auquel les lignes de crête et les trajectoires se croisent
Hauteur de crête locale	Différence de hauteur entre la crête et son point de selle le plus proche raccordés par une ligne de crête
Hauteur de puits locale	Différence de hauteur entre le puits et son point de selle le plus proche raccordés par une trajectoire

Segmentation

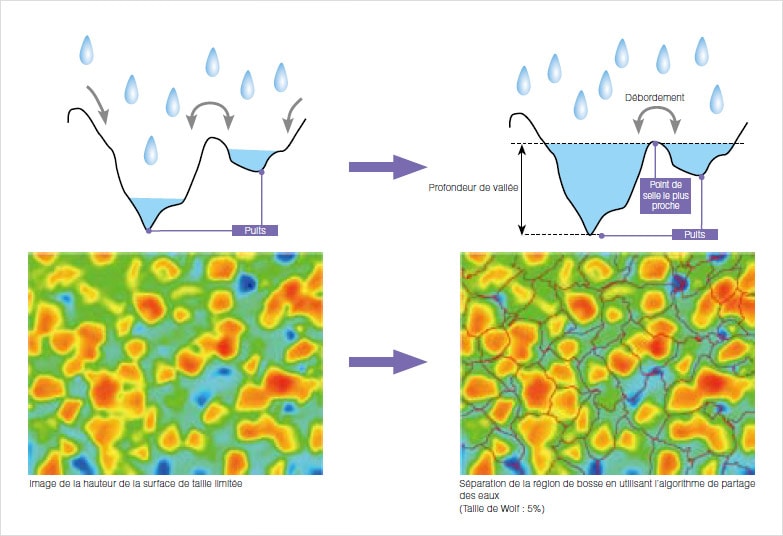

Watershed algorithm (algorithme de partage des eaux)

L'algorithme de partage des eaux est utilisé pour séparer les régions qui sont utilisées dans le calcul des paramètres caractéristiques.
L'eau est versée sur la surface et s'écoule le long de la forme de la surface et atteint le puits. En continuant à verser de l'eau, les
poches d'eau remplissant différents puits entrent en contact les unes avec les autres. L'ensemble de ces points de contact est la
ligne de crête qui sépare la région de vallée. La même approche peut être appliquée à la région de bosse en inversant verticalement
le procédé.

Wolf pruning (taille de Wolf)

Les crêtes et les puits doivent seulement être supérieurs ou inférieurs aux autres points dans leurs voisinages respectifs. Pour cette raison, une surface avec des aspérités fines peut avoir un grand nombre de crêtes et de puits. L'application de l'algorithme de partage des eaux à ces surfaces peut entraîner une segmentation méticuleuse en petites régions de crêtes et de creux.
De façon à supprimer cette segmentation excessive, la méthode de taille de Wolf est utilisée pour retirer les régions en dessous d'un certain seuil de hauteur/profondeur.
Le seuil est fourni comme un pourcentage de la hauteur maximale (Sz) de la surface. La valeur par défaut est de 5%.

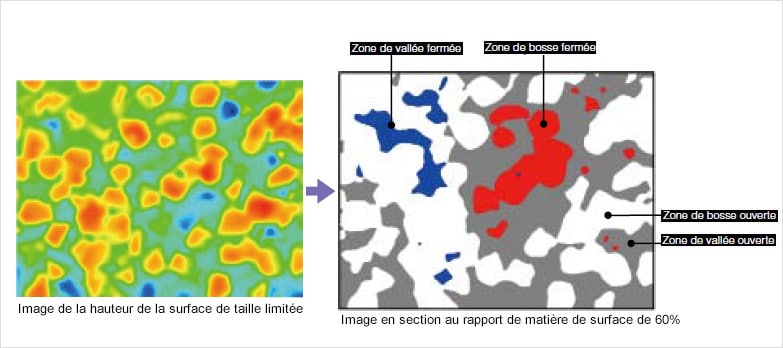

Zone fermée, Zone ouverte

Une région qui est en contact avec la limite de la zone de définition à la hauteur de la matière c est appelée une “surface ouverte”, alors qu'une région qui ne l'est pas est appelée une “surface fermée”. La hauteur c est donnée dans le rapport de matière de surface et la valeur par défaut est de 50%.
