Filtrage
Les normes de filtration sont toujours en cours de révision par l'Organisation Internationale de Normalisation (ISO). Cette section présente les méthodes de filtrage évaluées par ISO pour le Filtre S et le Filtre L.
Filtre gaussien
Le filtre gaussien est un type de filtre de lissage qui supprime le bruit en utilisant la fonction gaussienne. Les filtres gaussiens spécifiés dans la norme JIS B 0632:2001 (ISO 11562:1996) et la norme ISO 16610-21:2011 sont appliqués aux mesures de rugosité de surface de la zone.
Filtre cannelé
Le filtre cannelé est un type de filtre utilisé pour obtenir un profil lisse en interpolant les sections entre des points adjacents effectifs en utilisant la fonction de cannelure. Les filtres cannelés spécifiés dans la norme ISO/TS 16610-22:2006 sont appliqués aux mesures de rugosité de surface de la zone.
Réglages Filtre S et Filtre L
Longueur d'onde de coupure pour le Filtre S
Une valeur égale ou supérieure à 3 fois la résolution de la mesure pour le plan XY (plan horizontal) est utilisée. Si la valeur de consigne n'est pas suffisamment efficace, augmenter la valeur de consigne jusqu'à ce que le bruit de la surface de taille limitée soit retiré. Si un type de filtrage différent a été appliqué à l'avance, il ne peut pas être utilisé.
Longueur d'onde de coupure pour le Filtre L
La longueur d'onde de coupure pour le Filtre L est difficile à spécifier de manière uniforme selon le grossissement de la lentille ou le diamètre de la pointe du stylet ; par conséquent, elle doit être ajustée en référence à la surface réelle. Fixer une valeur de 5 fois la longueur de la direction XY du profil que vous désirez retirer comme ondulation.

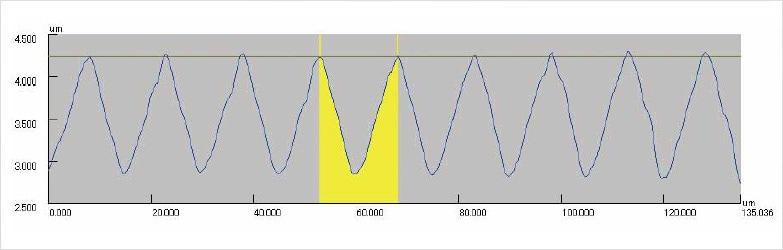

Exemple :
| Profil 1 |
Distance horizontale |
| Section 1 |
14,678 μm |
Dans l'exemple ci-dessus, la valeur de seuil est de 0,1 mm.
14,678 x 5 = 73,39 ≈ 0,1 mm
