Paramètres de rugosité de surface
Paramètres de rugosité de surface de la norme JIS B 0601
- Paramètres d'amplitude - pics et vallées
- Paramètres d’amplitude - moyenne
- Paramètres d’amplitude - courbes moyennes
- Paramètres spatiaux
- Paramètres hybrides
- Paramètres fonctionnels - courbe du taux de longueur portante et distribution d’amplitude
Recherche à partir de la liste des paramètres

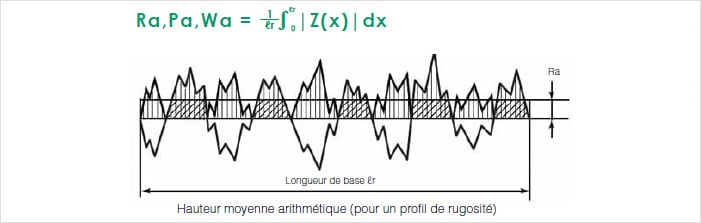

Hauteur moyenne arithmétique (Ra, Pa, Wa)
La hauteur moyenne arithmétique se réfère à la moyenne des valeurs absolues sur la longueur de base.
Pour les profils de rugosité, le paramètre Ra se réfère à la rugosité moyenne arithmétique et pour les profils d'ondulation, le paramètre Wa se réfère à l'ondulation moyenne arithmétique.
Paramètres de rugosité de surface
Cette section présente les principaux paramètres de la norme ISO 4287:1997. Chaque paramètre est classé selon qu'il s'applique au profil primaire (P), au profil de rugosité (R) ou au profil d'ondulation (W) afin d'évaluer les caractéristiques spécifiques au profil. (À partir du profil primaire, l’ondulation se réfère aux composantes de longueur d’onde plus longue et la rugosité se réfère aux composantes de longueur d’onde plus courte.)
Recherche à partir de la liste des paramètres
Paramètres d'amplitude - pics et vallées
| Hauteur moyenne arithmétique (Ra, Pa, Wa) |
Hauteur maximale du profil (Rz, Pz, Wz) |
Hauteur maximale des pics (Rp, Pp, Wp) |
Profondeur maximale des vallées (Rv, Pv, Wv) |
Hauteur moyenne des éléments du
profil (Rc, Pc, Wc) |
Hauteur totale du profil (Rt, Pt, Wt) |
Paramètres d’amplitude - moyenne |
Hauteur moyenne quadratique de la surface ( (Rq, Pq, Wq) |
Paramètres d’amplitude - courbes moyennes |
Asymétrie (Rsk, Psk, Wsk) |
Aplatissement (Rku, Pku, Wku) |
Paramètres spatiaux |
Largeur moyenne des éléments du profil (RSm, PSm, WSm) |
Paramètres hybrides |
Pente moyenne du profil (RΔq, PΔq, WΔq) |
Paramètres fonctionnels - courbe du taux de longueur portante et distribution d’amplitude |
Taux de longueur portante (Rmr (c), Pmr (c), Wmr (c)) |
Différence de hauteur de coupe du profil (Rδc, Pδc, Wδc) |
Taux de longueur portante relatif (Rmr, Pmr, Wmr) |
Courbe du taux de longueur portante (BAC) |
Courbe de distribution d'amplitude (ADF) |
