Procédure de mesure avec un instrument de mesure de la rugosité de surface de type stylet

La procédure de mesure de la rugosité de surface avec un instrument de type stylet est décrite ci-dessous.
(Basé sur la norme ISO 4288:1996.)

ÉTAPE1 Positionner la cible de mesure.

Retirer avec soin tout résidu d’huile ou particule de poussière de la surface de la cible.

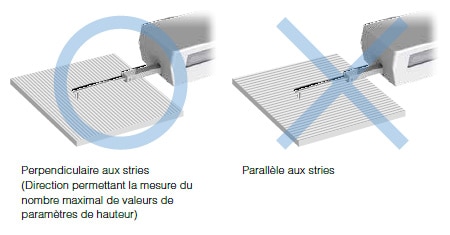

Si la direction de mesure n’est pas indiquée, positionner la cible de sorte à permettre la mesure du nombre maximal de valeurs de paramètres de hauteur (Ra, Rz).

ÉTAPE2 Examiner visuellement la surface de la cible.

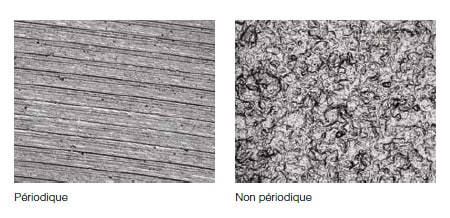

Évaluer si l’état de surface de la cible (stries, profil de rugosité) est périodique ou non périodique.

ÉTAPE3-1 Si la longueur de base est indiquée sur la représentation graphique

Si la longueur de base est indiquée sur la représentation graphique ou dans la notice technique du produit, définir la longueur de base indiquée en tant que longueur d’onde de coupure λc.

ÉTAPE3-2 Si le profil de rugosité est périodique

1. Pour les surfaces cibles présentant un profil de rugosité périodique, estimer le paramètre RSm à partir du profil primaire mesuré.
2. Déterminer la longueur de base (longueur d’onde de coupure λc) correspondant au paramètre RSm estimé, à partir du Tableau 1.

RSm(mm)	Longueur de base du profil de rugosité (mm)	Longueur d’évaluation du profil de rugosité (mm)
0.013 < RSm ≤ 0.04	0.08	0.4
0.04 < RSm ≤ 0.13	0.25	1.25
0.13 < RSm ≤ 0.4	0.8	4
0.4 < RSm ≤ 1.3	2.5	12.5
1.3 < RSm ≤ 4	8	40

Tableau 1 Longueurs de base pour la mesure des paramètres de profils de rugosité périodiques et pour la mesure du paramètre Rsm de profils périodiques/non périodiques

3. Utiliser la longueur de base déterminée pour mesurer la valeur RSm.
4. Utiliser la longueur d’onde de coupure déterminée si la valeur RSm mesurée se trouve dans la plage RSm estimée à partir du Tableau 1. Si le résultat de mesure se trouve hors de la plage Rsm estimée, définir en tant que longueur d’onde de coupure la longueur de base de la plage Rsm correspondante.
5. Utiliser la longueur de base déterminée en suivant les étapes précédentes pour mesurer les paramètres requis.

ÉTAPE3-3 Si le profil de rugosité n’est pas périodique

1. Pour les surfaces cibles présentant un profil de rugosité non périodique, estimer le paramètre inconnu Ra, Rz ou RSm à partir du profil primaire mesuré.
2. Déterminer la longueur de base (longueur d’onde de coupure λc) correspondant au paramètre inconnu Ra, Rz ou RSm estimé, à partir des Tableaux 1 à 3

Ra (μm)	Longueur de base du profil de rugosité (mm)	Longueur d’évaluation du profil de rugosité (mm)
(0.006) < Ra ≤ 0.02	0.08	0.4
0.02 < Ra ≤ 0.1	0.25	1.25
0.1 < Ra ≤ 2	0.8	4
2 < Ra ≤ 10	2.5	12.5
10 < Ra ≤ 80	8	40

Tableau 2. Longueurs de base pour les paramètres de rugosité Ra, Rq, Rsk, Rku et R⊿q de profils non périodiques, courbe de charge BAC, fonction de densité d’amplitude ADF

Rz (μm)	Longueur de base du profil de rugosité (mm)	Longueur d’évaluation du profil de rugosité (mm)
(0.025) < Rz ≤ 0.1	0.08	0.4
0.1 < Rz ≤ 0.5	0.25	1.25
0.5 < Rz ≤ 10	0.8	4
10 < Rz ≤ 50	2.5	12.5
50 < Rz ≤ 200	8	40

Tableau 3. Longueurs de base pour les paramètres de rugosité Rz, Rv, Rc et Rt de profils non périodiques

3. Utiliser la longueur de base déterminée pour mesurer les valeurs des paramètres de rugosité.
4. Utiliser la longueur d’onde de coupure déterminée si le résultat de mesure se trouve dans la plage Ra ou Rz estimée à partir des Tableaux 1 à 3. Si le résultat de mesure se trouve hors de la plage Ra ou Rz estimée, définir en tant que longueur d’onde de coupure la longueur de base de la plage correspondant au résultat de mesure pour Ra ou Rz.
5. Utiliser la longueur de base déterminée en suivant les étapes précédentes pour mesurer les paramètres requis.

ÉTAPE4 Utiliser les résultats de mesure pour évaluer si les paramètres respectent les limites de spécification.

Réitérer l’examen visuel de l’étape 2 pour déterminer si l’état de surface de la cible est uniforme (périodique) ou irrégulier (non périodique).

Cas.1 l’état de surface de la cible est uniforme.

Comparer les valeurs mesurées sur la totalité de la surface de la cible aux valeurs requises, indiquées sur la représentation graphique ou dans la notice technique du produit. Puis, évaluer si les paramètres se trouvent dans les plages admissibles en fonction de la règle des 16% ou de la règle de la valeur maximale.

Cas.2 l’état de surface de la cible est irrégulier.

Comparer les valeurs mesurées en divers points de la surface de la cible aux valeurs requises, indiquées sur la représentation graphique ou dans la notice technique du produit. Puis, évaluer si les paramètres se trouvent dans les plages admissibles en fonction de la règle des 16% ou de la règle de la valeur maximale.

Règle des 16%
Si les valeurs requises sont spécifiées par la limite supérieure du paramètre : Mesurer l’emplacement offrant le nombre maximal de valeurs de paramètres de hauteur (Ra, Rz) d’après l’examen visuel. La surface est considérée comme acceptable si au maximum 16% de toutes les valeurs mesurées, sur une longueur de base définie à partir du profil de rugosité total, dépassent les valeurs requises. Si les valeurs requises sont spécifiées par la limite inférieure du paramètre : La surface est considérée comme acceptable si au maximum 16% de toutes les valeurs mesurées, sur une longueur de base définie à partir du profil de rugosité total, sont inférieures aux valeurs requises. En détail : - La première valeur mesurée ne dépasse pas 70% de la valeur requise (indiquée sur la représentation graphique). - Les 3 premières valeurs mesurées ne dépassent pas la valeur requise (indiquée sur la représentation graphique). - Parmi les 6 premières valeurs mesurées, une seule dépasse la valeur requise (indiquée sur la représentation graphique). - Parmi les 12 premières valeurs mesurées, pas plus de 2 dépassent la valeur requise (indiquée sur la représentation graphique).

Règle des 16%

Si les valeurs requises sont spécifiées par la limite supérieure du paramètre : Mesurer l’emplacement offrant le nombre maximal de valeurs de paramètres de hauteur (Ra, Rz) d’après l’examen visuel.
La surface est considérée comme acceptable si au maximum 16% de toutes les valeurs mesurées, sur une longueur de base définie à partir du profil de rugosité total, dépassent les valeurs requises.
Si les valeurs requises sont spécifiées par la limite inférieure du paramètre : La surface est considérée comme acceptable si au maximum 16% de toutes les valeurs mesurées, sur une longueur de base définie à partir du profil de rugosité total, sont inférieures aux valeurs requises.
En détail :
- La première valeur mesurée ne dépasse pas 70% de la valeur requise (indiquée sur la représentation graphique).
- Les 3 premières valeurs mesurées ne dépassent pas la valeur requise (indiquée sur la représentation graphique).
- Parmi les 6 premières valeurs mesurées, une seule dépasse la valeur requise (indiquée sur la représentation graphique).
- Parmi les 12 premières valeurs mesurées, pas plus de 2 dépassent la valeur requise (indiquée sur la représentation graphique).

Règle de la valeur maximale
Si les valeurs requises indiquées sur la représentation graphique ou dans la notice technique du produit sont spécifiées par la valeur maximale du paramètre, la surface est considérée comme acceptable si toutes les valeurs mesurées sur l’ensemble de la surface de la cible sont inférieures ou égales aux valeurs requises.
