Az elmozdulásérzékelő egy tárgy pozíciója és egy referenciapozíció közötti elmozdulási tartomány mérésére szolgál. Az elmozdulásérzékelőkkel az elmozdulási tartományon kívül a tárgyak magasságát, vastagságát és szélességét is mérni lehet. A használt berendezést mindig az alkalmazási terület, a kívánt pontosság és a felhasználási környezet figyelembevételével kell kiválasztani. Az elmozdulásérzékelőkkel végzett mérések két fő kategóriába sorolhatók: érintésmentes mérés fénnyel vagy mágneses mezővel/hanghullámokkal, valamint a célponttal közvetlen érintkezést igénylő mérés.
Az egyes módszerek működési elveit és tulajdonságait az alábbiakban részletezzük.
| Tétel |
Érintésmentes típus |
Érintéses típus |
| Optikai típus |
Örvényáramos típus |
Ultrahangos típus |
Lézerfókusz módszer |
| Érzékelt célok |
Legtöbb cél |
Fém |
Legtöbb cél |
Legtöbb cél |
Szilárd |
| Mérési távolság |
Normál |
Rövid |
Hosszú |
Rövid |
Rövid |
| Pontosság |
Magas |
Magas |
Alacsony |
Magas |
Magas |
| Válaszidő |
Gyors |
Gyors |
Lassú |
Normál |
Lassú |
| Por, víz, olaj stb. |
Normál |
Erős |
Normál |
Normál |
Erős |
| Mérési felület |
Kicsi |
Normál |
Nagy |
Kicsi |
Kicsi |
Az elmozdulásmérőket számos különböző célra használják. Az alábbiakban felsorolunk néhány példát.
| Rendeltetés |
Példa |
| Vastagság |
Annak mérése, hogy a hengerelt acéllemezek vastagsága egyenletes-e, a laminált üveg vastagsága szabványos-e stb. |
| Magasság és szintkülönbség |
Annak mérése, hogy az igazított NYÁK-ok magassága egyenletes-e, és hogy vannak-e szokatlan szintkülönbségek a NYÁK-okra szerelt chipeken. |
| Külső átmérő |
A sorozatgyártott hengeres alkatrészek külső átmérőjének mérése az alkatrészek elfogadhatóságának meghatározására. |
| Görbület és síklapúság |
Annak mérése, hogy az üvegszubsztrátum meg van-e görbülve, egy polírozott fém alkatrész lapos-e stb. |
| Löket és pozicionálás |
Egy kameramodul löketszámának mérése, annak meghatározása, hogy a cél megfelelő pozícióba érkezett-e a feldolgozó berendezésen belül stb. |
| 3D-s alak |
Az alkatrészek vetemedésének ellenőrzésén kívül a görbület mérése sík felületen, vonalban történő mérés helyett minden irányban. |

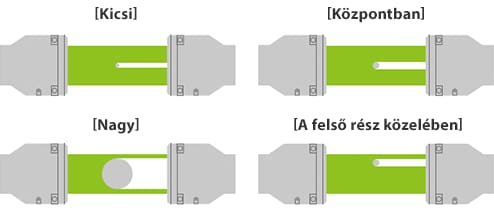

| Fotoelektromos/közelítéskapcsoló |
Elmozdulásérzékelő |
|
|
|

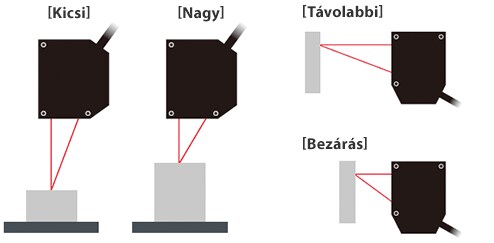

| Fotoelektromos/közelítéskapcsoló |
Elmozdulásérzékelő |
|
|
|
