Alkalmazási megoldások

Egyenesség/él

A megfelelő megoldás megtalálása a Egyenesség/él mérésére

A Egyenesség/él mérésének legjobb módját keresve számos fontos tényezőt kell figyelembe venni, a mérőrendszer típusát és a telepítési környezetet is beleértve. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során, ezért fontos a megfelelő berendezés kiválasztása. Ez az oldal azért jött létre, hogy segítsen felfedezni a legjobb módszert a görbeség/él mérésének magabiztos elvégzéséhez.

Hogyan mérjünk: Egyenesség/él

Keresse meg a legjobb mérési módszert és a megfelelő felszerelést a „Egyenesség/él” méréséhez.

Mérés adóvevős modellel

Alkalmazási példa: Gumilapok görbeségének mérése

Optimális mérőrendszer

Optimális mérőrendszerAdóvevős optikai mikrométer

Az élpozíciót és a target ingadozását méri a sugárban lévő objektumok esetében.

X
Idő
Y
Szél
A
Görbeség mértéke
KULCSPONTOK

Az érzékelési küszöb manuálisan állítható, hogy még átlátszó targetek esetén is stabil méréseket lehessen végezni.

  • 1D telecentrikus optikai módszer.
    Hosszú élettartamú kialakítás mozgó alkatrészek nélkül.
    A kategória leggyorsabb, 16 kHz-es mintavételi sebessége.

    LS sorozat

    Katalógus megtekintése

Mérés reflexiós modellel

Alkalmazási példa: Gumilapok görbeségének mérése

Optimális mérőrendszer

Optimális mérőrendszer2D lézeres elmozdulásmérő

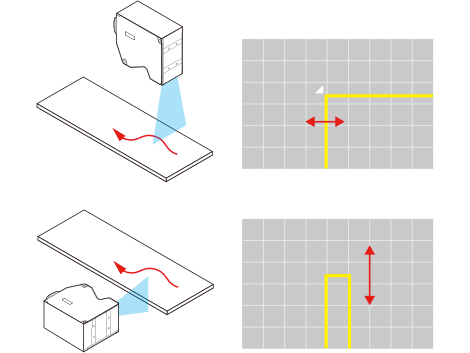

A lézervonal visszaverődik a targetről, és egy olyan profilt hoz létre, amelyből nyomon követhetők az élek helyzetének ingadozásai. Ezt a mérést a targetről felülről vagy oldalról lehet elvégezni.

KULCSPONTOK
  • Az élpozíció változása és a magasság ingadozásai egyidejűleg mérhetők.
  • Az élek görbeségét távolról is nyomon lehet követni
  • 2D háromszögelési módszer.
    Gyártósorba integrálható többpontos mérés.
    A világ leggyorsabb mintavételezési sebessége 64 000 kép/másodperccel.

    LJ-X sorozat

    Katalógus megtekintése
